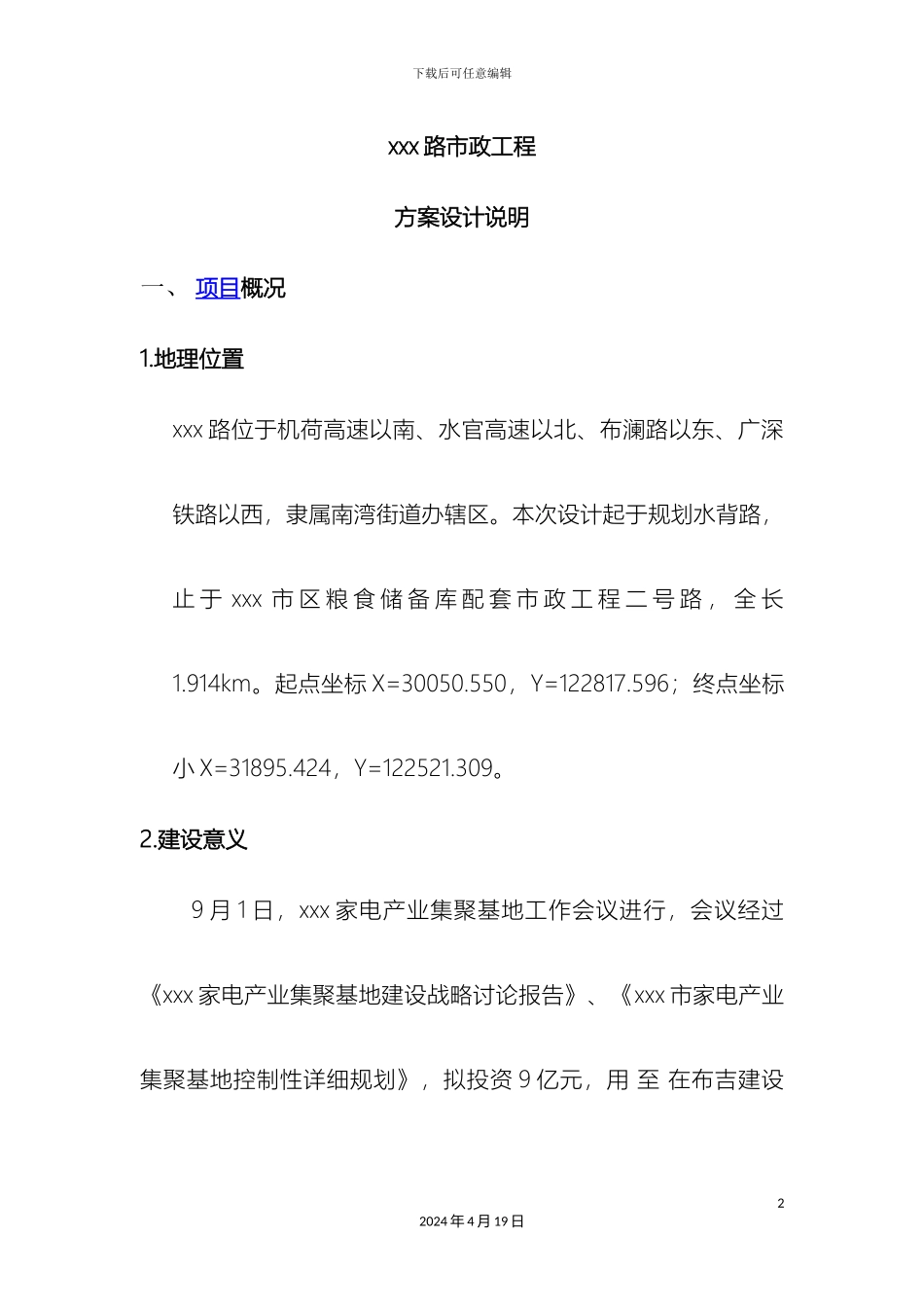

下载后可任意编辑市政道路方案设计说明12024 年 4 月 19 日下载后可任意编辑xxx 路市政工程方案设计说明一、 项目 概况1.地理位置xxx 路位于机荷高速以南、水官高速以北、布澜路以东、广深铁路以西，隶属南湾街道办辖区。本次设计起于规划水背路，止 于 xxx 市 区 粮 食 储 备 库 配 套 市 政 工 程 二 号 路 ， 全 长1.914km。起点坐标 X=30050.550，Y=122817.596；终点坐标小 X=31895.424，Y=122521.309。2.建设意义 9 月 1 日，xxx 家电产业集聚基地工作会议进行，会议经过《xxx 家电产业集聚基地建设战略讨论报告》、《xxx 市家电产业集聚基地控制性详细规划》，拟投资 9 亿元，用 至 在布吉建设22024 年 4 月 19 日下载后可任意编辑xxx 家电产业集聚基地，到 建成全国著名的综合性家电产业集聚基地，将成 xxx 市新的经济增长带。 现状布吉镇高速公路及干线主干道系统较完善，在区域内有深惠公路、水官高速、机荷高速等。但镇内联系各片区的主干道及次干道却较缺乏，断头路较多，没有形成有效的道路网络。为了配合家电产业基地的建设，完善周边市政配套设施，xxx路的建设有着重要的意义，将金融路、联李东路等多条东西走向道路有效的联系起来，加强了该区域的交通联系，方便了该基地的货物疏导。受小星星委托，我院进行 xxx 路市政工程设计。本次设计包括：道路工程、交通工程、桥涵工程、给排水工程、燃气工程、电气工程、交通监控工程。32024 年 4 月 19 日下载后可任意编辑二、 设计依据《xxx 市中部物流组团规划》（中国城市规划设计讨论院 ）；《xxx 市龙岗区布吉镇市政工程详细规划》（中国市政工程中南设计研 究院 ）； xxx 路市政工程勘察设计中标通知书； 沿线区域 1：1000 地形图及地质勘察报告； 其它相关国家及地方规程、法律规范。三、 道路工程1、采纳的法律规范和标准《市政公用工程设计文件编制深度规定》；《城市道路设计法律规范》(CJJ37-90)；《城市桥梁设计准则》(CJJ11-93)；42024 年 4 月 19 日下载后可任意编辑《道路交通标志和标线》(GB 5768－1999)； 其它相关国家及地方规程、法律规范。2、主要技术指标主要技术指标一览表 序号指标名称技术标准1道路等级城市次干道2计算行车速度40km/h 3单车道宽度3.5m4车道数双向 4 车道5红线宽度30m6圆曲线最小半径500m7最大纵坡5.436%8最小纵坡0.5%9纵坡最小坡长110m...
