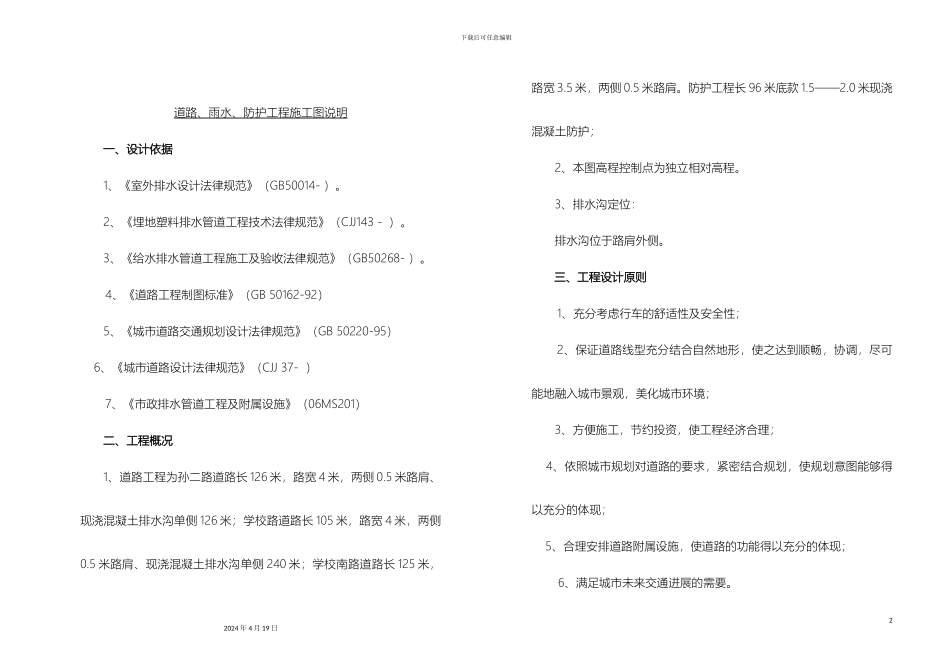

下载后可任意编辑市政道路设计说明12024 年 4 月 19 日下载后可任意编辑道路、雨水、防护工程施工图说明一、设计依据1、《室外排水设计法律规范》（GB50014- ）。2、《埋地塑料排水管道工程技术法律规范》（CJJ143－ ）。3、《给水排水管道工程施工及验收法律规范》（GB50268- ）。4、《道路工程制图标准》（GB 50162-92）5、《城市道路交通规划设计法律规范》（GB 50220-95） 6、《城市道路设计法律规范》（CJJ 37- ）7、《市政排水管道工程及附属设施》（06MS201）二、工程概况1、道路工程为孙二路道路长 126 米，路宽 4 米，两侧 0.5 米路肩、现浇混凝土排水沟单侧 126 米；学校路道路长 105 米，路宽 4 米，两侧0.5 米路肩、现浇混凝土排水沟单侧 240 米；学校南路道路长 125 米，路宽 3.5 米，两侧 0.5 米路肩。防护工程长 96 米底款 1.5——2.0 米现浇混凝土防护； 2、本图高程控制点为独立相对高程。3、排水沟定位：排水沟位于路肩外侧。三、工程设计原则1、充分考虑行车的舒适性及安全性；2、保证道路线型充分结合自然地形，使之达到顺畅，协调，尽可能地融入城市景观，美化城市环境；3、方便施工，节约投资，使工程经济合理； 4、依照城市规划对道路的要求，紧密结合规划，使规划意图能够得以充分的体现； 5、合理安排道路附属设施，使道路的功能得以充分的体现； 6、满足城市未来交通进展的需要。22024 年 4 月 19 日下载后可任意编辑四、各项主要技术标准如下：道路等级 ：市政支路设计速度：20km/h路基宽度： 5.0 m；4.5 m行车道宽度：4.0m；3.0 m路肩宽度：0.5m×2，0.5m×2路拱坡度： 路面 0%：路肩 2%：五、路基、路面1、路基低填及挖方路基，机动车道路基压实度应大于 95%；人行道大于93%。2、路面考虑到道路等级及沿线气候、水文、地质等情况，特别是交通量和筑路材料等条件，路面采纳以下结构：20cm 厚 C30 水泥混凝土面层15cm 厚水泥稳定砂砾基层（水泥含量 6%）15cm 厚砂砾基层基底压实 92%具体详图见“道路路面结构图”。六、.道路施工方案及注意事项（1）路基施工1、路基土方施工采纳机械挖土、汽车运输、机械碾压方法施工。2、路基土方必须分层碾压，严格控制最佳含水量，以达到要求的压实度。3、严格控制挖方段的边坡坡率，以保证边坡防护的稳定性。4、路基施工要保证排水畅通，防止路基积水。（2）材料要求石料：采纳质地坚硬、均匀、不易风化的片石，极...
