广日ESP调试手册样本

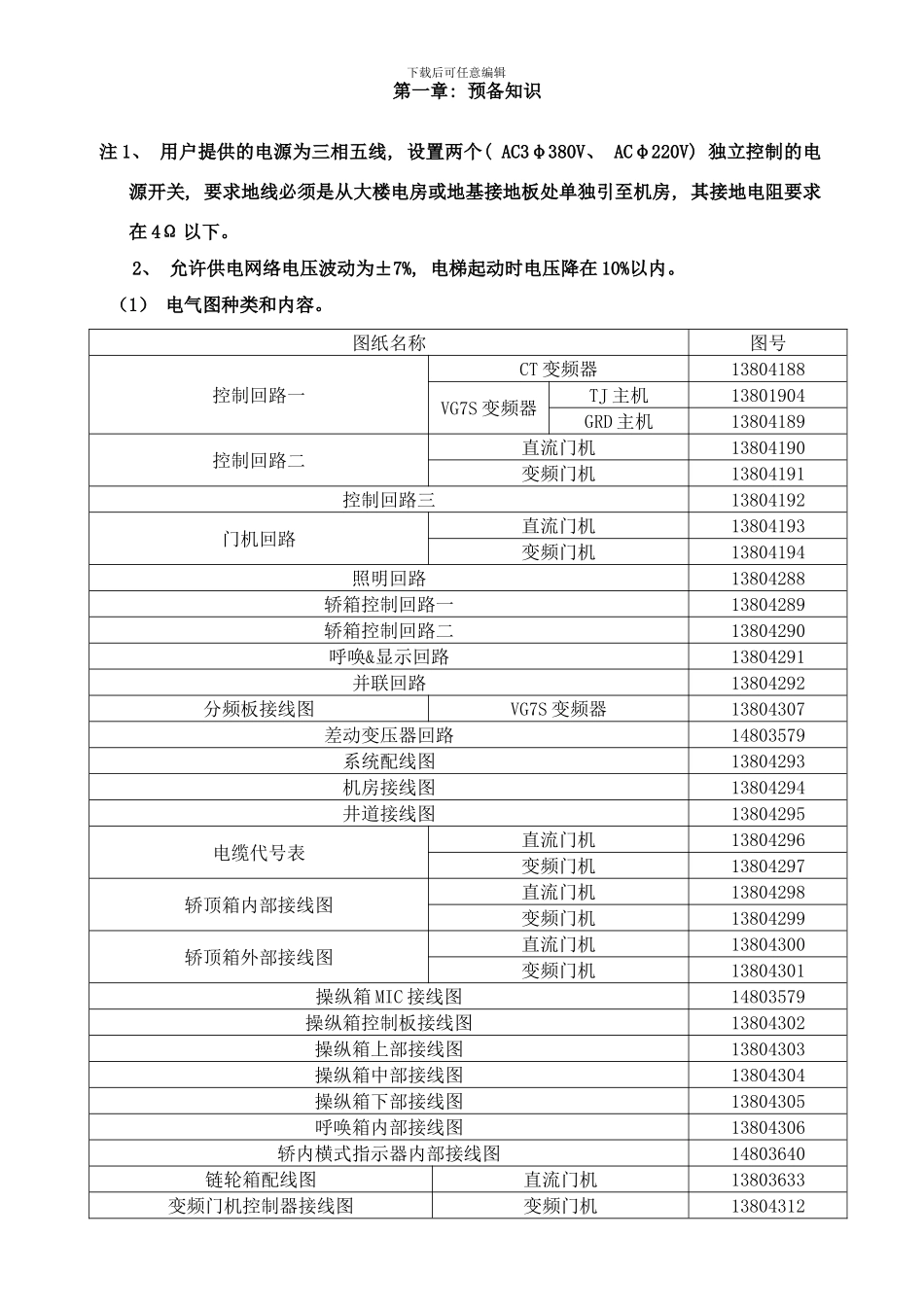

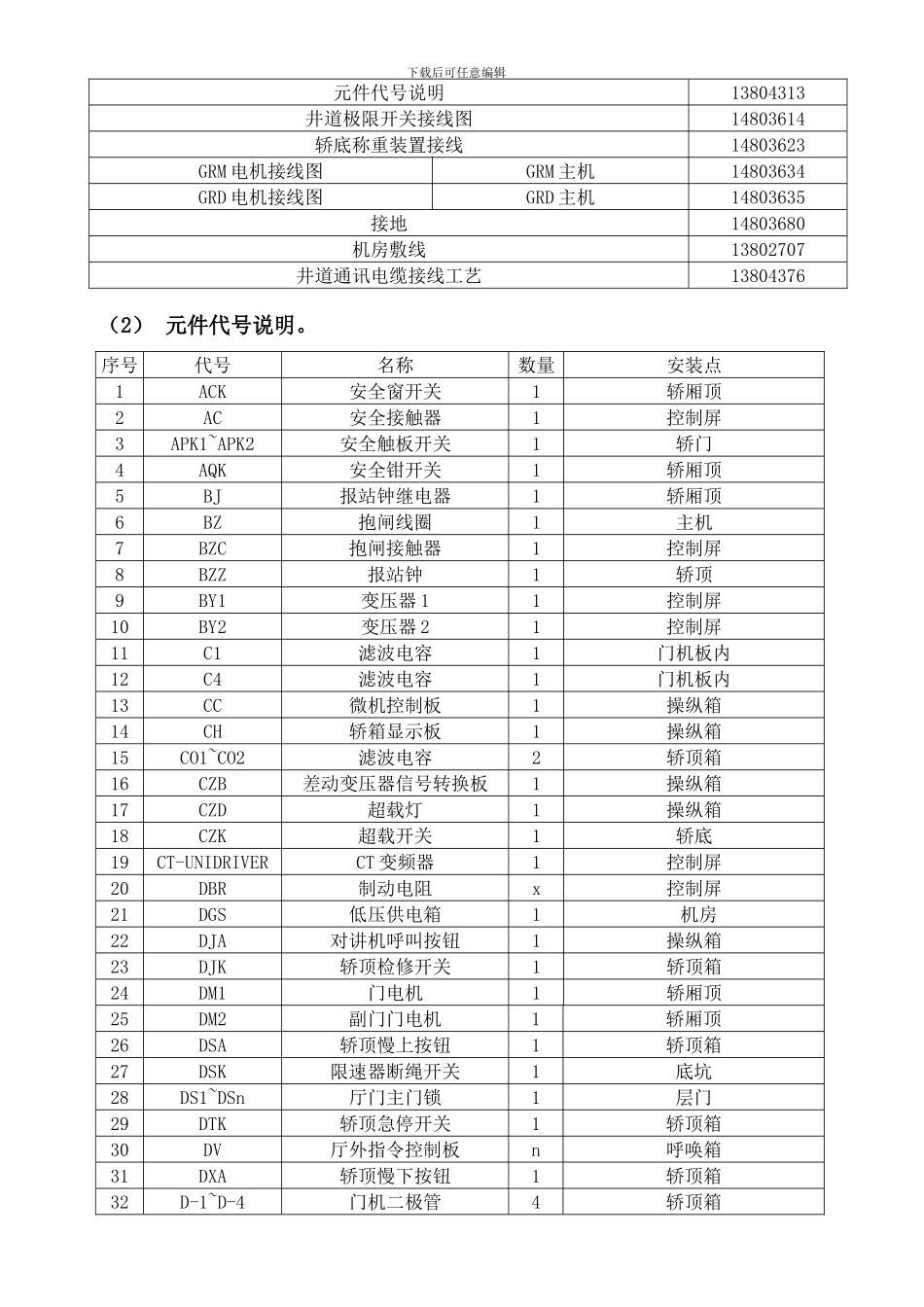

下载后可任意编辑第一章: 预备知识注 1、 用户提供的电源为三相五线, 设置两个( AC3φ380V、 ACφ220V) 独立控制的电源开关, 要求地线必须是从大楼电房或地基接地板处单独引至机房, 其接地电阻要求在 4Ω 以下。2、 允许供电网络电压波动为±7%, 电梯起动时电压降在 10%以内。（1） 电气图种类和内容。图纸名称图号控制回路一CT 变频器13804188VG7S 变频器TJ 主机13801904GRD 主机13804189控制回路二直流门机13804190变频门机13804191控制回路三13804192门机回路直流门机13804193变频门机13804194照明回路13804288轿箱控制回路一13804289轿箱控制回路二13804290呼唤&显示回路13804291并联回路13804292分频板接线图VG7S 变频器13804307差动变压器回路14803579系统配线图13804293机房接线图13804294井道接线图13804295电缆代号表直流门机13804296变频门机13804297轿顶箱内部接线图直流门机13804298变频门机13804299轿顶箱外部接线图直流门机13804300变频门机13804301操纵箱 MIC 接线图14803579操纵箱控制板接线图13804302操纵箱上部接线图13804303操纵箱中部接线图13804304操纵箱下部接线图13804305呼唤箱内部接线图13804306轿内横式指示器内部接线图14803640链轮箱配线图直流门机13803633变频门机控制器接线图变频门机13804312下载后可任意编辑元件代号说明13804313井道极限开关接线图14803614轿底称重装置接线14803623GRM 电机接线图GRM 主机14803634GRD 电机接线图GRD 主机14803635接地14803680机房敷线13802707井道通讯电缆接线工艺13804376（2） 元件代号说明。序号代号名称数量安装点1ACK安全窗开关1轿厢顶2AC安全接触器1控制屏3APK1~APK2安全触板开关1轿门4AQK安全钳开关1轿厢顶5BJ报站钟继电器1轿厢顶6BZ抱闸线圈1主机7BZC抱闸接触器1控制屏8BZZ报站钟1轿顶9BY1变压器 11控制屏10BY2变压器 21控制屏11C1滤波电容1门机板内12C4滤波电容1门机板内13CC微机控制板1操纵箱14CH轿箱显示板1操纵箱15CO1~CO2滤波电容2轿顶箱16CZB差动变压器信号转换板1操纵箱17CZD超载灯1操纵箱18CZK超载开关1轿底19CT-UNIDRIVERCT 变频器1控制屏20DBR制动电阻x控制屏21DGS低压供电箱1 机房22DJA对讲机呼叫按钮1操纵箱23DJK轿顶检修开关1轿顶箱24DM1门电机1轿厢顶25DM2副门门电机1轿厢顶26DSA轿顶慢上按钮1轿顶箱27DSK限速器断绳开关1底坑28DS1~DSn厅门主门锁1层门29DTK轿顶急停开关1轿顶箱30DV厅外指令控制板n呼唤箱31DXA轿顶慢下按...
