玄武岩纤维场调研情况

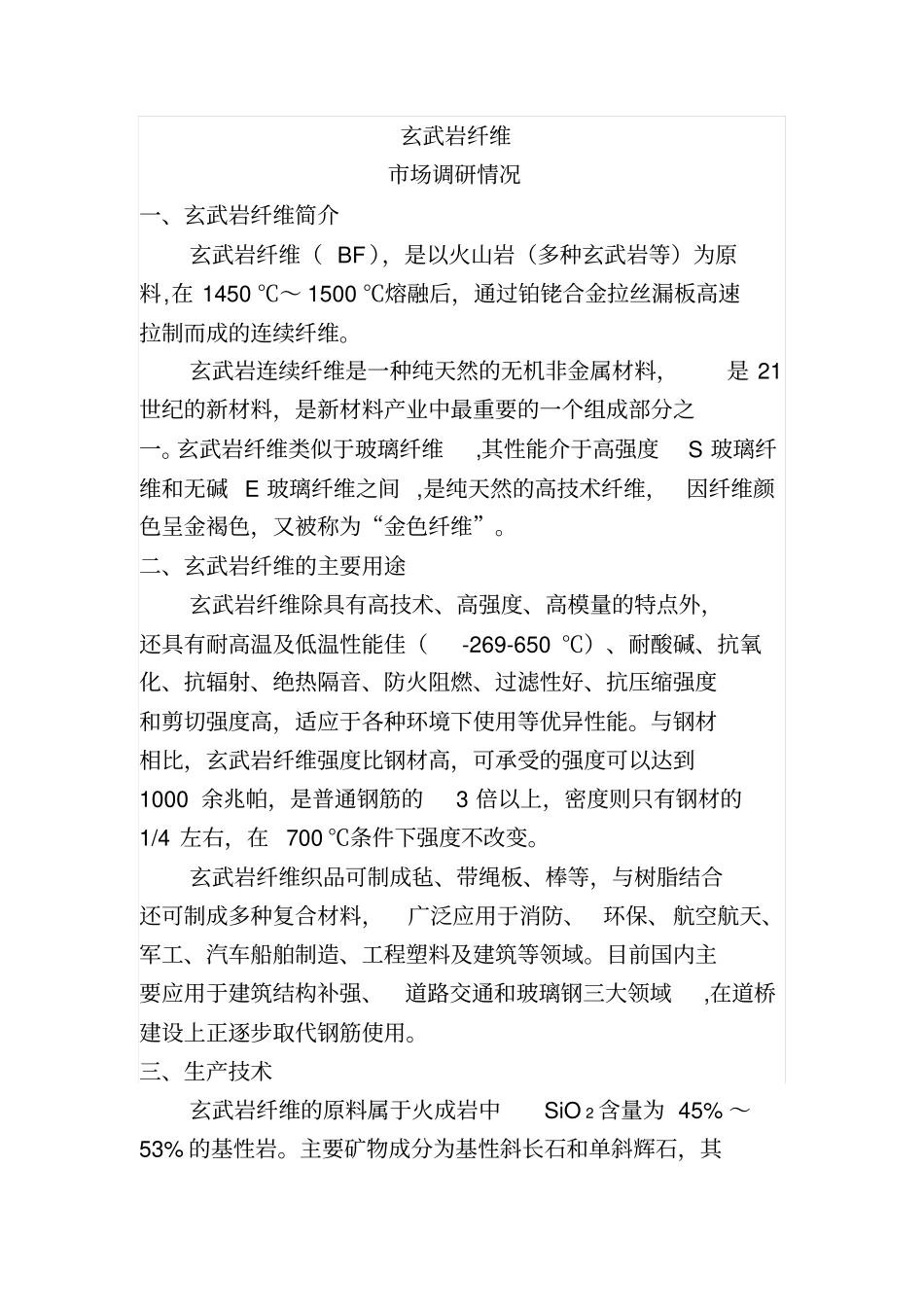

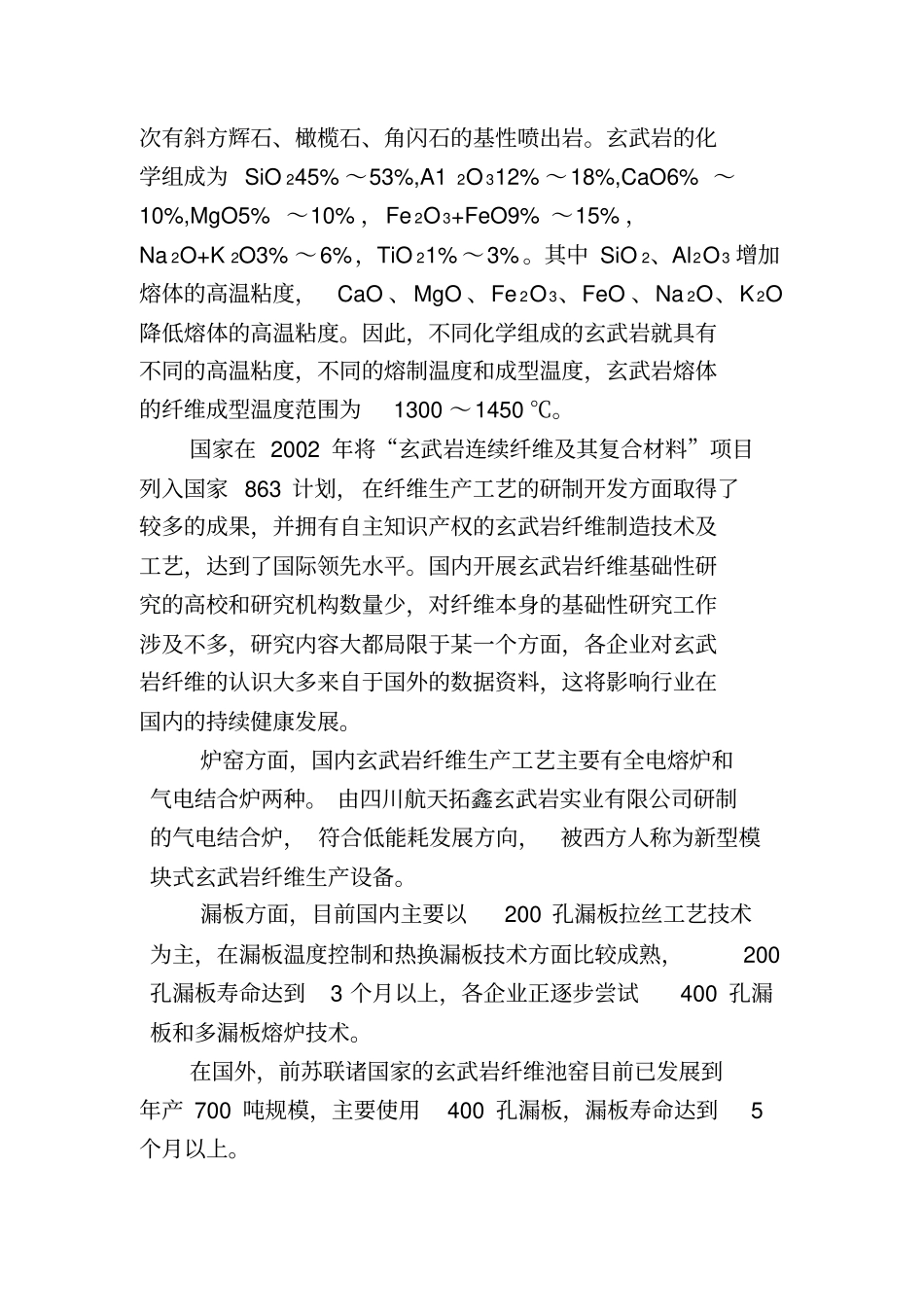

玄武岩纤维市场调研情况一、玄武岩纤维简介玄武岩纤维（ BF ），是以火山岩（多种玄武岩等）为原料,在 1450 ℃～ 1500 ℃熔融后，通过铂铑合金拉丝漏板高速拉制而成的连续纤维。玄武岩连续纤维是一种纯天然的无机非金属材料，是 21世纪的新材料，是新材料产业中最重要的一个组成部分之一。玄武岩纤维类似于玻璃纤维,其性能介于高强度S 玻璃纤维和无碱 E 玻璃纤维之间 ,是纯天然的高技术纤维，因纤维颜色呈金褐色，又被称为“金色纤维”。二、玄武岩纤维的主要用途玄武岩纤维除具有高技术、高强度、高模量的特点外，还具有耐高温及低温性能佳（-269-650 ℃）、耐酸碱、抗氧化、抗辐射、绝热隔音、防火阻燃、过滤性好、抗压缩强度和剪切强度高，适应于各种环境下使用等优异性能。与钢材相比，玄武岩纤维强度比钢材高，可承受的强度可以达到1000 余兆帕，是普通钢筋的3 倍以上，密度则只有钢材的1/4 左右，在 700 ℃条件下强度不改变。玄武岩纤维织品可制成毡、带绳板、棒等，与树脂结合还可制成多种复合材料，广泛应用于消防、 环保、航空航天、军工、汽车船舶制造、工程塑料及建筑等领域。目前国内主要应用于建筑结构补强、道路交通和玻璃钢三大领域,在道桥建设上正逐步取代钢筋使用。三、生产技术玄武岩纤维的原料属于火成岩中SiO 2 含量为 45% ～53% 的基性岩。主要矿物成分为基性斜长石和单斜辉石，其次有斜方辉石、橄榄石、角闪石的基性喷出岩。玄武岩的化学组成为 SiO 245% ～53%,A1 2O 312% ～18%,CaO6% ～10%,MgO5% ～10% ，Fe 2O3+FeO9% ～15% ，Na 2O+K 2O3% ～6%，TiO 21% ～3% 。其中 SiO 2、Al2O3 增加熔体的高温粘度，CaO 、MgO 、Fe 2O3、FeO 、Na 2O、K 2O降低熔体的高温粘度。因此，不同化学组成的玄武岩就具有不同的高温粘度，不同的熔制温度和成型温度，玄武岩熔体的纤维成型温度范围为1300 ～1450 ℃。国家在 2002 年将“玄武岩连续纤维及其复合材料”项目列入国家 863 计划，在纤维生产工艺的研制开发方面取得了较多的成果，并拥有自主知识产权的玄武岩纤维制造技术及工艺，达到了国际领先水平。国内开展玄武岩纤维基础性研究的高校和研究机构数量少，对纤维本身的基础性研究工作涉及不多，研究内容大都局限于某一个方面，各企业对玄武岩纤维的认识大多来自于国外的数据资料，这将影响行业在国内的持续健康发展。炉窑方面，国内玄武岩纤维生产工艺主要有全电熔炉和气...
