康泰药业施工测量方案模板

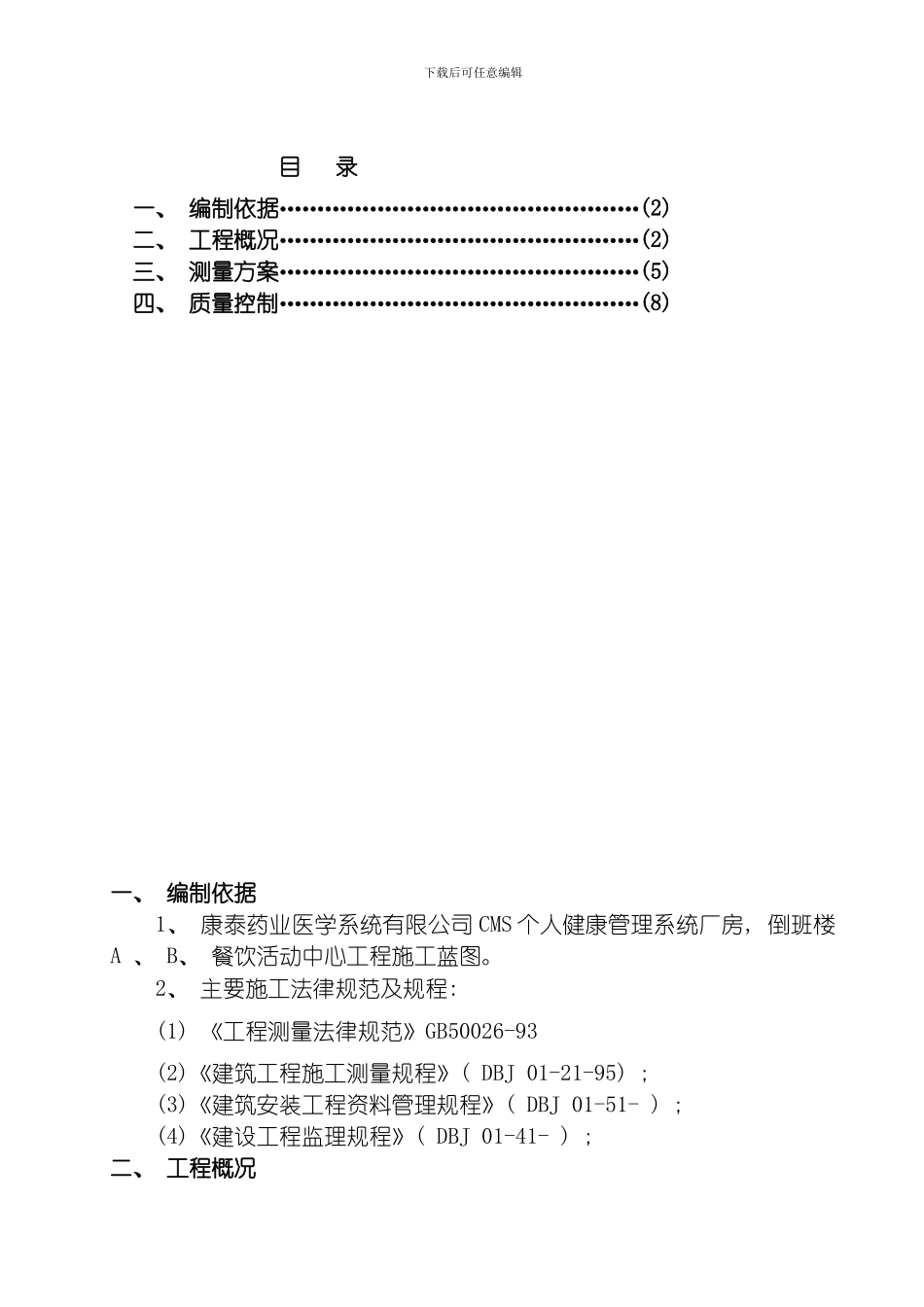

下载后可任意编辑目 录一、 编制依据…………………………………………(2)二、 工程概况…………………………………………(2)三、 测量方案…………………………………………(5)四、 质量控制…………………………………………(8)一、 编制依据1、 康泰药业医学系统有限公司 CMS 个人健康管理系统厂房, 倒班楼A 、 B、 餐饮活动中心工程施工蓝图。2、 主要施工法律规范及规程: (1) 《工程测量法律规范》GB50026-93(2)《建筑工程施工测量规程》( DBJ 01-21-95) ; (3)《建筑安装工程资料管理规程》( DBJ 01-51- ) ; (4)《建设工程监理规程》( DBJ 01-41- ) ; 二、 工程概况下载后可任意编辑1.建筑设计特点: CMS 个人管理系统厂房: 1.1 本工程位于秦皇岛开发区黄河西道南侧, 小汤河西侧; 1.2 建筑单位: 康泰医学系统有限责任公司; 1.3 建筑用途: 1－2 层为机械加工车间, 3－5 层为生产中心, 火灾危险性类别为丙级; 1.4 建筑面积为 26045.75m2, 建筑占地面积为 6794.66m2; 1.5 建筑层数为 5 层, 建筑高度 18.400m, 结构类型为框架结构; 1.6 建筑合理使用年限为 50 年: 工程设计规模为大型建筑: 防火等级为二级, 抗震设防烈度为 7 度; 1.7 墙体工程: 1.7.1 外墙采纳为 250 加气混凝土砌块, 内墙为 200 厚加气混凝土砌块, 卫生间墙厚 100, 采纳中空内模水泥空心条板; 1.7.2 ±0.000 以下墙体采纳实心砖或将多孔砌块用 Cb20 细石混凝土灌实; 1.8 屋面工程防水等级为 2 级, 使用年限为 ; 1.9 防水设计: 需做防水的地面采纳聚氨脂涂膜防水。防水房间地面防水卷起高于完成地面 30mm; 1.10 防火设计: 建筑防火等级为二级, 三至五层均设喷淋; 1.11 外墙保温为 30mmFTC 相变保温材料。倒班楼 A、 B: 1.1 本工程功能为职工倒班楼; 1.2 项目建筑面积、 层数、 高度等见下表: 建筑名称建筑面积占地面积结构类型建筑层数建筑高度绝对高程±0.000体形系数倒班楼3834.4m2572.26m2砌体6＋1F19.250m12.70m0.2881.3 设计规模为小型, 设计使用年限为 50 年; 1.4 本项目为多层建筑, 耐火等级为二级, 屋面防水等级为 3 级, 抗震设防烈度为 7 度; 1.5 墙体工程: 外墙采纳为 370 厚烧结页岩多孔砖, 内墙为 240 厚烧结页岩多孔砖轴线居中( 除注明外) 。卫生间墙厚 120, 采纳烧结页岩多孔砖。二层户门处填充墙采纳 240 厚陶粒空心...
