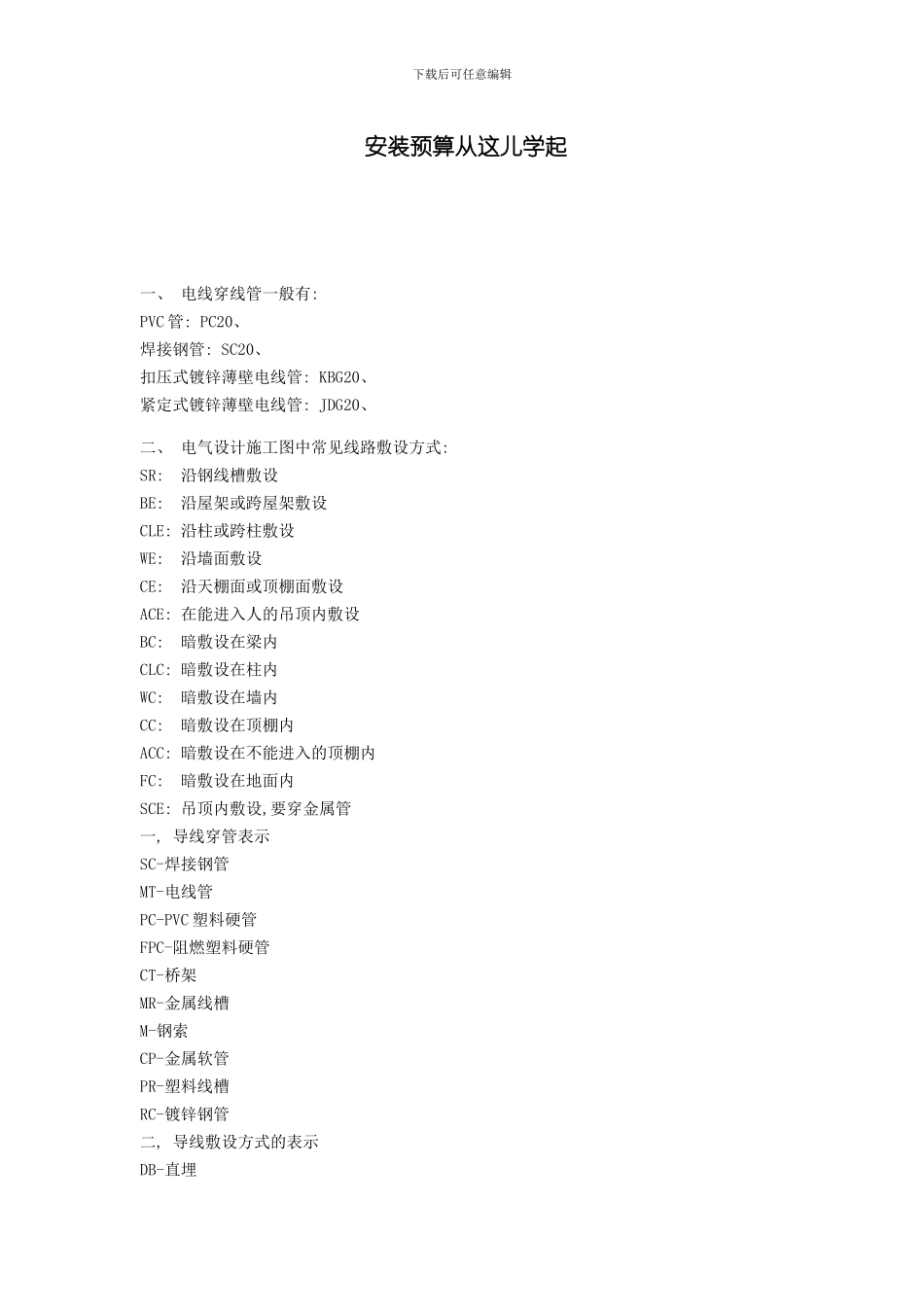

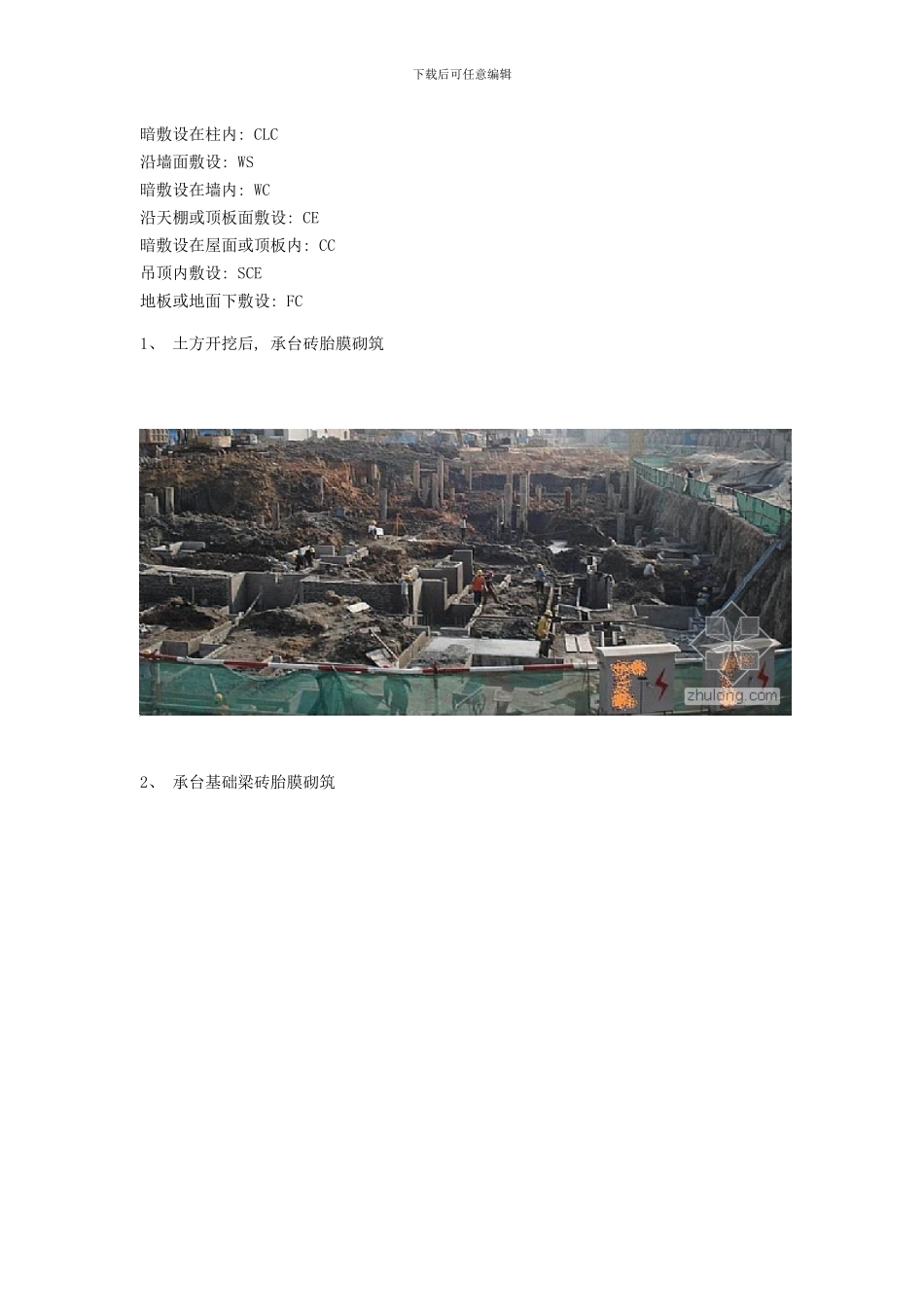

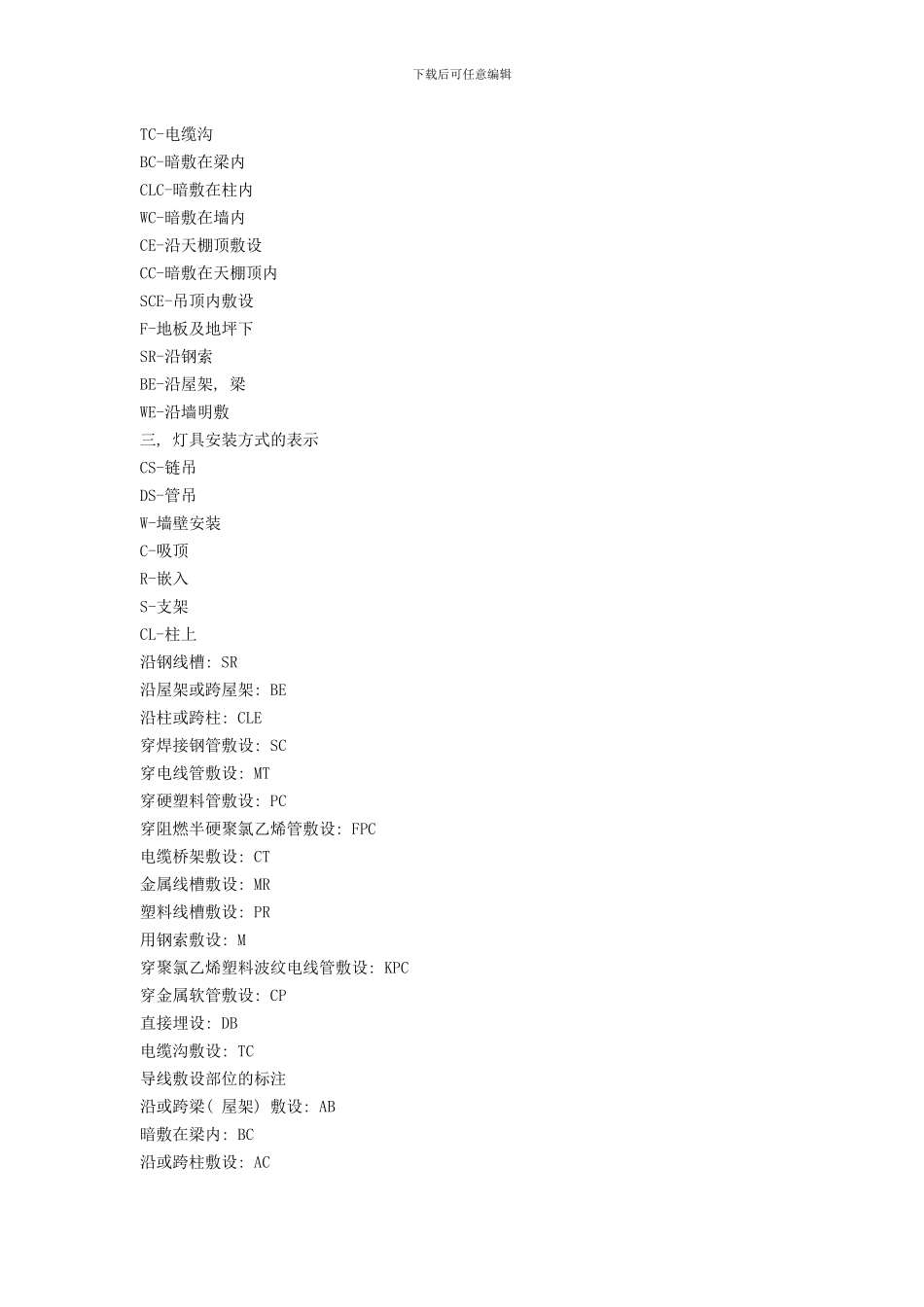

下载后可任意编辑 安装预算从这儿学起 一、 电线穿线管一般有: PVC 管: PC20、 焊接钢管: SC20、 扣压式镀锌薄壁电线管: KBG20、 紧定式镀锌薄壁电线管: JDG20、 二、 电气设计施工图中常见线路敷设方式: SR: 沿钢线槽敷设BE: 沿屋架或跨屋架敷设CLE: 沿柱或跨柱敷设WE: 沿墙面敷设CE: 沿天棚面或顶棚面敷设ACE: 在能进入人的吊顶内敷设BC: 暗敷设在梁内CLC: 暗敷设在柱内WC: 暗敷设在墙内CC: 暗敷设在顶棚内ACC: 暗敷设在不能进入的顶棚内FC: 暗敷设在地面内SCE: 吊顶内敷设,要穿金属管一, 导线穿管表示SC-焊接钢管MT-电线管PC-PVC 塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二, 导线敷设方式的表示DB-直埋下载后可任意编辑TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架, 梁WE-沿墙明敷三, 灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽: SR沿屋架或跨屋架: BE沿柱或跨柱: CLE穿焊接钢管敷设: SC穿电线管敷设: MT穿硬塑料管敷设: PC穿阻燃半硬聚氯乙烯管敷设: FPC电缆桥架敷设: CT金属线槽敷设: MR塑料线槽敷设: PR用钢索敷设: M穿聚氯乙烯塑料波纹电线管敷设: KPC穿金属软管敷设: CP直接埋设: DB电缆沟敷设: TC导线敷设部位的标注沿或跨梁( 屋架) 敷设: AB暗敷在梁内: BC沿或跨柱敷设: AC下载后可任意编辑暗敷设在柱内: CLC沿墙面敷设: WS暗敷设在墙内: WC沿天棚或顶板面敷设: CE暗敷设在屋面或顶板内: CC吊顶内敷设: SCE地板或地面下敷设: FC1、 土方开挖后, 承台砖胎膜砌筑2、 承台基础梁砖胎膜砌筑下载后可任意编辑3、 承台、 底板垫层砼浇捣后4、 地下室底板及承台基础梁防水卷材施工下载后可任意编辑5、 钢筋绑扎中6、 地下室外墙及消防水池的施工缝处的止水钢板焊接施工中下载后可任意编辑7、 外墙施工缝处模板挂模8、 外墙模板挂模。注意要用止水螺杆下载后可任意编辑9、 管道预埋下载后可任意编辑10、 高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模下载后可任意编辑11、 止水钢板在柱的节点, 当然各地在此次的做法能够都不大一样啊, 有的地方的止水钢板有直接经过柱的箍筋, 也就是箍筋断开, 止水钢板不断, 然后箍筋实行焊接。有的地方就是止水钢板到柱边就断开, 保证...
