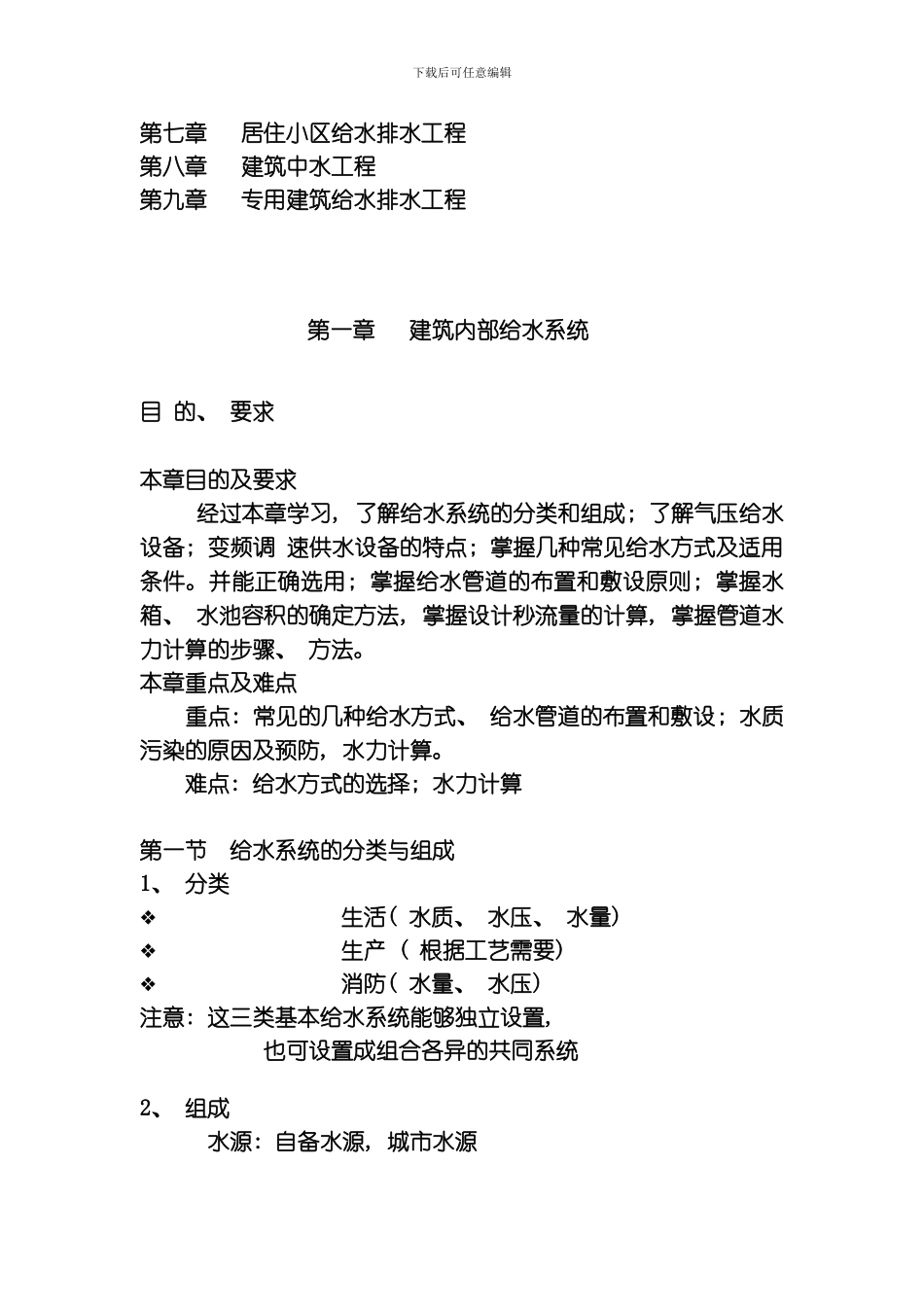

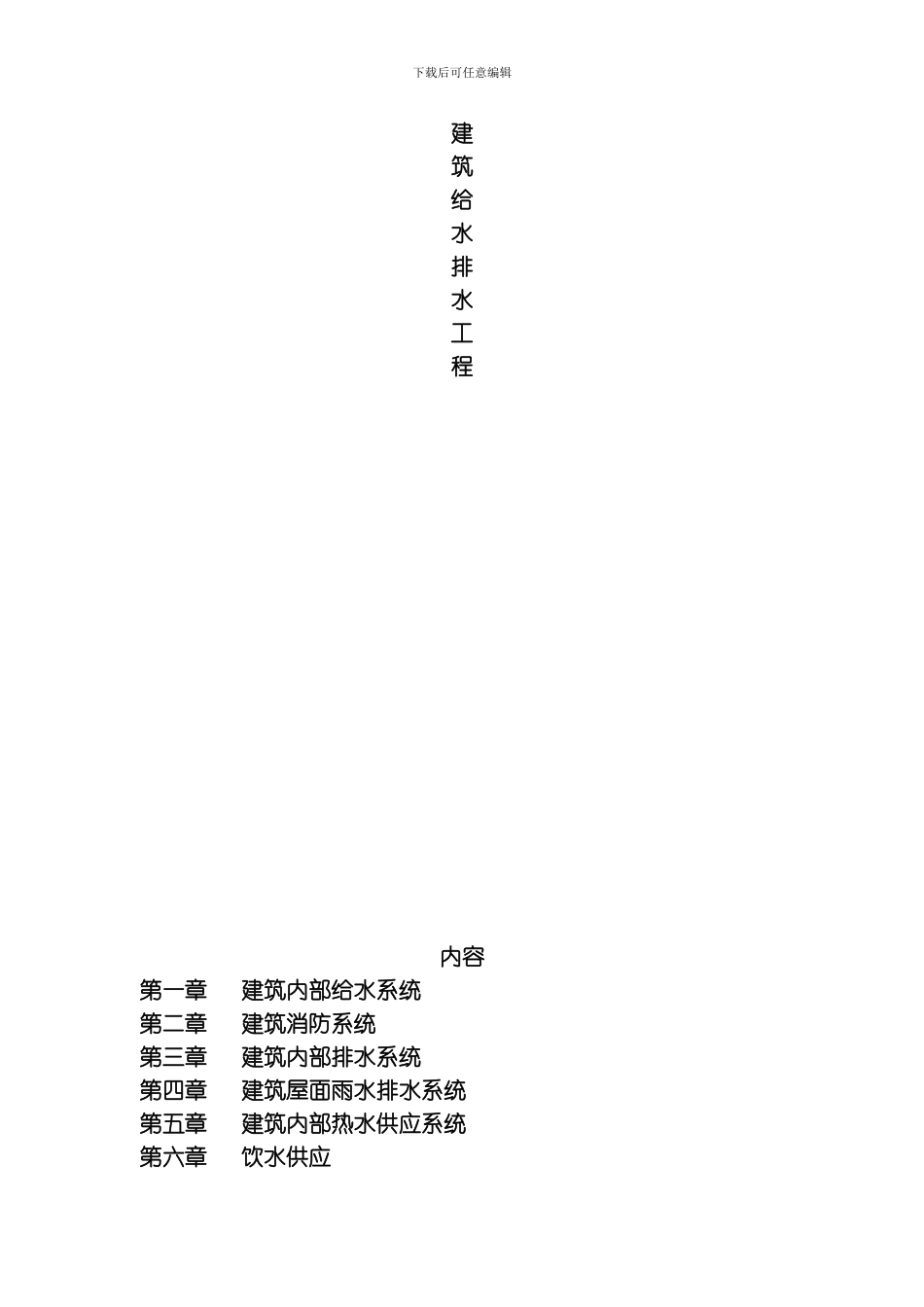

下载后可任意编辑建筑给水排水工程内容第一章 建筑内部给水系统第二章 建筑消防系统第三章 建筑内部排水系统第四章 建筑屋面雨水排水系统第五章 建筑内部热水供应系统第六章 饮水供应下载后可任意编辑第七章 居住小区给水排水工程第八章 建筑中水工程第九章 专用建筑给水排水工程第一章 建筑内部给水系统目 的、 要求本章目的及要求 经过本章学习, 了解给水系统的分类和组成; 了解气压给水设备; 变频调 速供水设备的特点; 掌握几种常见给水方式及适用条件。并能正确选用; 掌握给水管道的布置和敷设原则; 掌握水箱、 水池容积的确定方法, 掌握设计秒流量的计算, 掌握管道水力计算的步骤、 方法。本章重点及难点 重点: 常见的几种给水方式、 给水管道的布置和敷设; 水质污染的原因及预防, 水力计算。 难点: 给水方式的选择; 水力计算 第一节 给水系统的分类与组成1、 分类 生活( 水质、 水压、 水量) 生产 ( 根据工艺需要) 消防( 水量、 水压) 注意: 这三类基本给水系统能够独立设置, 也可设置成组合各异的共同系统2、 组成 水源: 自备水源, 城市水源下载后可任意编辑 引入管: 室外给水管网引入建筑内管网的管段 水表节点: 安装在引入管上的水表及其前后设置 的阀门、 泄水装置 给水管网: 干管、 立管、 支管 配水装置与附件: 配水龙头、 消火栓、 喷头、 各类阀门 增压和贮水设备: 水泵、 水池等 给水局部处理设施 : 设备、 构筑物进行再处理第二节 给水方式1、 给水方式概念 它指建筑内给水系统的具体组成与具体布置的实施 方案。2、 给水方式类型 利用外网水压直接给水方式 设有增压和贮水设备给水方式 分区给水方式 分质给水方式条件: 根据不同用途所需的不同水质, 设置不同给水系统。优点: 节约用水。缺点: 工程量大、 造价高。利用外网水压直接给水方式 室外管网直接给水方式( 图 1-3) 单设水箱的给水方式( 图 1-4) 条件: 在用水高峰时段出现不足时, 或者建筑室内要求水压稳定, 而且该建筑物具备设置高位 水箱优点: 系统比较简单、 投资较小, 充分利用外网压力, 节约电耗, 系统具有一定的贮备水量, 供水的安全可靠性较好。缺点: 设置了高位水箱, 增加了结构荷载, 容易形成二次污染。下载后可任意编辑 设有增压和贮水设备给水方式 单设恒速水泵( 图 1-5) 设水泵和水箱联合供水(...
