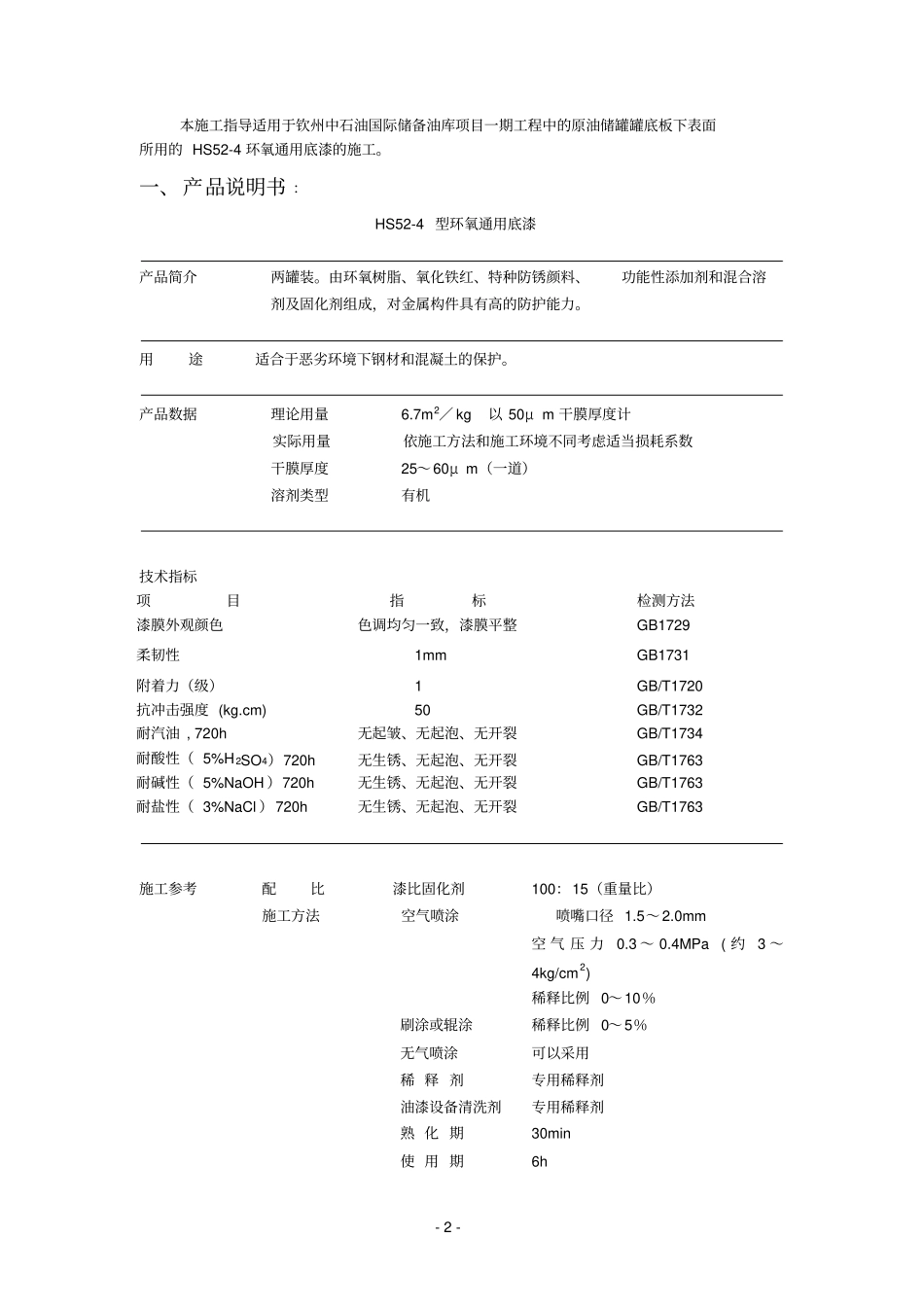

- 1 - 中国石油国际事业有限公司钦州国际储备库项目防腐涂料环氧通用底漆施工作业指导书西安天元化工有限责任公司二 00 九年七月二十五日- 2 - 本施工指导适用于钦州中石油国际储备油库项目一期工程中的原油储罐罐底板下表面所用的 HS52-4 环氧通用底漆的施工。一、产品说明书 ：HS52-4 型环氧通用底漆产品简介两罐装。由环氧树脂、氧化铁红、特种防锈颜料、功能性添加剂和混合溶剂及固化剂组成，对金属构件具有高的防护能力。用途适合于恶劣环境下钢材和混凝土的保护。产品数据理论用量6.7m2／ kg 以 50μ m 干膜厚度计实际用量依施工方法和施工环境不同考虑适当损耗系数干膜厚度25～60μ m（一道）溶剂类型有机技术指标项目指标检测方法漆膜外观颜色色调均匀一致，漆膜平整GB1729 柔韧性1mm GB1731 附着力（级）1 GB/T1720 抗冲击强度 (kg.cm) 50 GB/T1732 耐汽油 , 720h 无起皱、无起泡、无开裂GB/T1734 耐酸性（ 5%H2SO4）720h 无生锈、无起泡、无开裂GB/T1763 耐碱性（ 5%NaOH ）720h无生锈、无起泡、无开裂GB/T1763 耐盐性（ 3%NaCl ）720h 无生锈、无起泡、无开裂GB/T1763 施工参考配比漆比固化剂100：15（重量比）施工方法空气喷涂喷嘴口径 1.5～2.0mm空 气 压 力0.3 ～ 0.4MPa ( 约3 ～4kg/cm2) 稀释比例 0～10％刷涂或辊涂稀释比例 0～5％无气喷涂可以采用稀 释 剂专用稀释剂油漆设备清洗剂专用稀释剂熟 化 期30min 使 用 期6h - 3 - 注：施工前用丝绢或筛网过滤涂料底漆干燥后应尽快涂敷中/面漆，避免涂层长时间暴露在空气中，以免造成返锈或涂层破坏。干燥时间（23℃， 50％RH）表干（ h）实干（ h）完全固化（ d）复涂间隔2 24 7 最短 16h，最长 1 个月上述数据仅供参考，实际干燥时间和复涂间隔时间有一定变化，取决于漆膜厚度、通风状况、湿度、上层油漆品种、装卸要求等。贮 存 期一年（ 23℃）。储存于干燥、阴凉环境中，避开热源和火源。表面处理施工前应保持被涂物表面清洁、干燥、无污物，复涂时表面应无粉化和其它污染物。安全措施本产品含有机溶剂，为易燃品，故处理时需特别小心。应避免皮肤及眼睛与本类产品接触，最好配带安全护目镜及防护手套。喷涂时，必须保护呼吸器官免受喷雾损害，配带通气式面罩。油漆溅在皮肤上，应立即用合适的清洗剂、肥皂和水冲洗。溅入眼睛要用水充分冲洗，并立即就医治疗。施工现场必须保持良好通风，在狭窄处...
