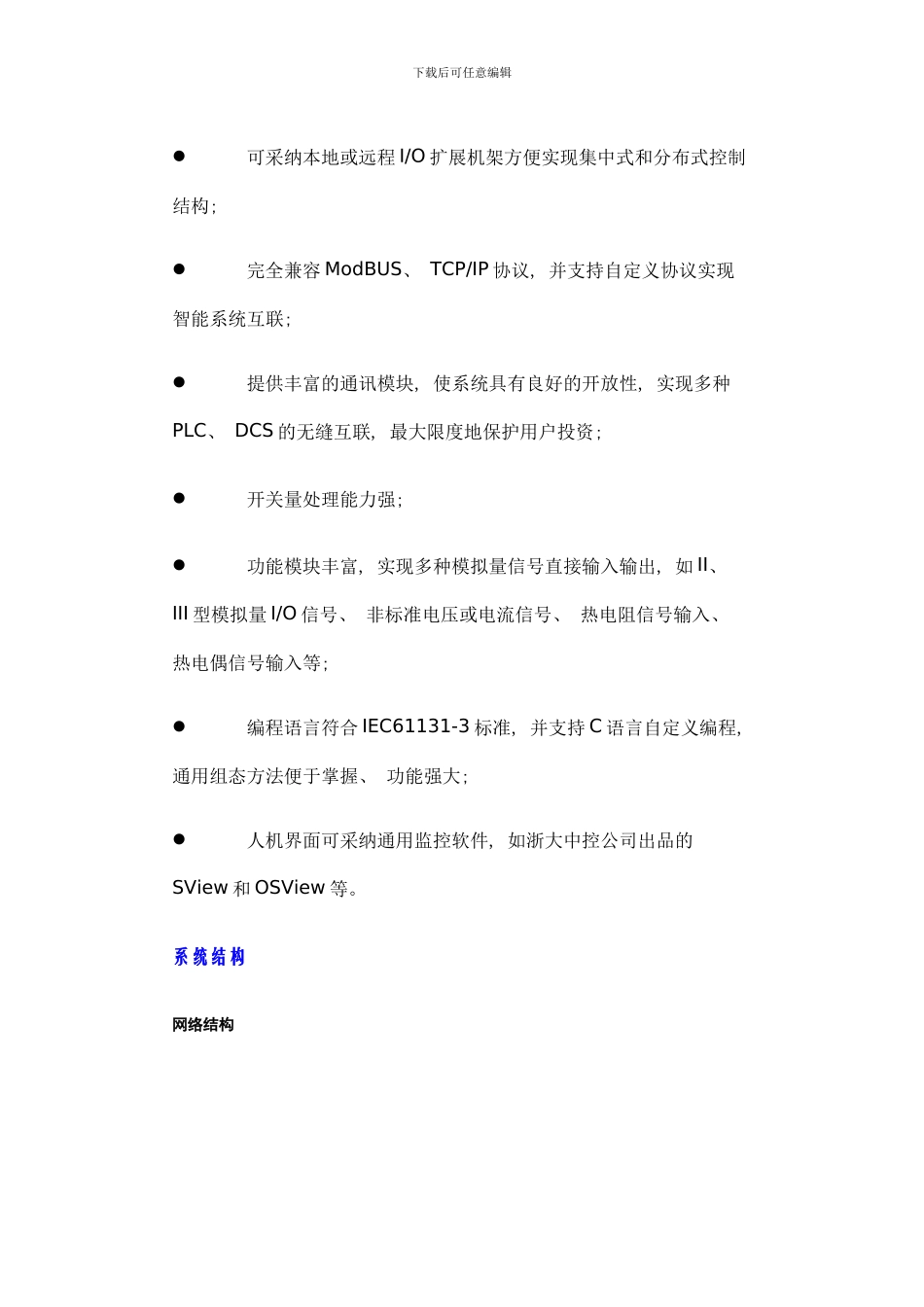

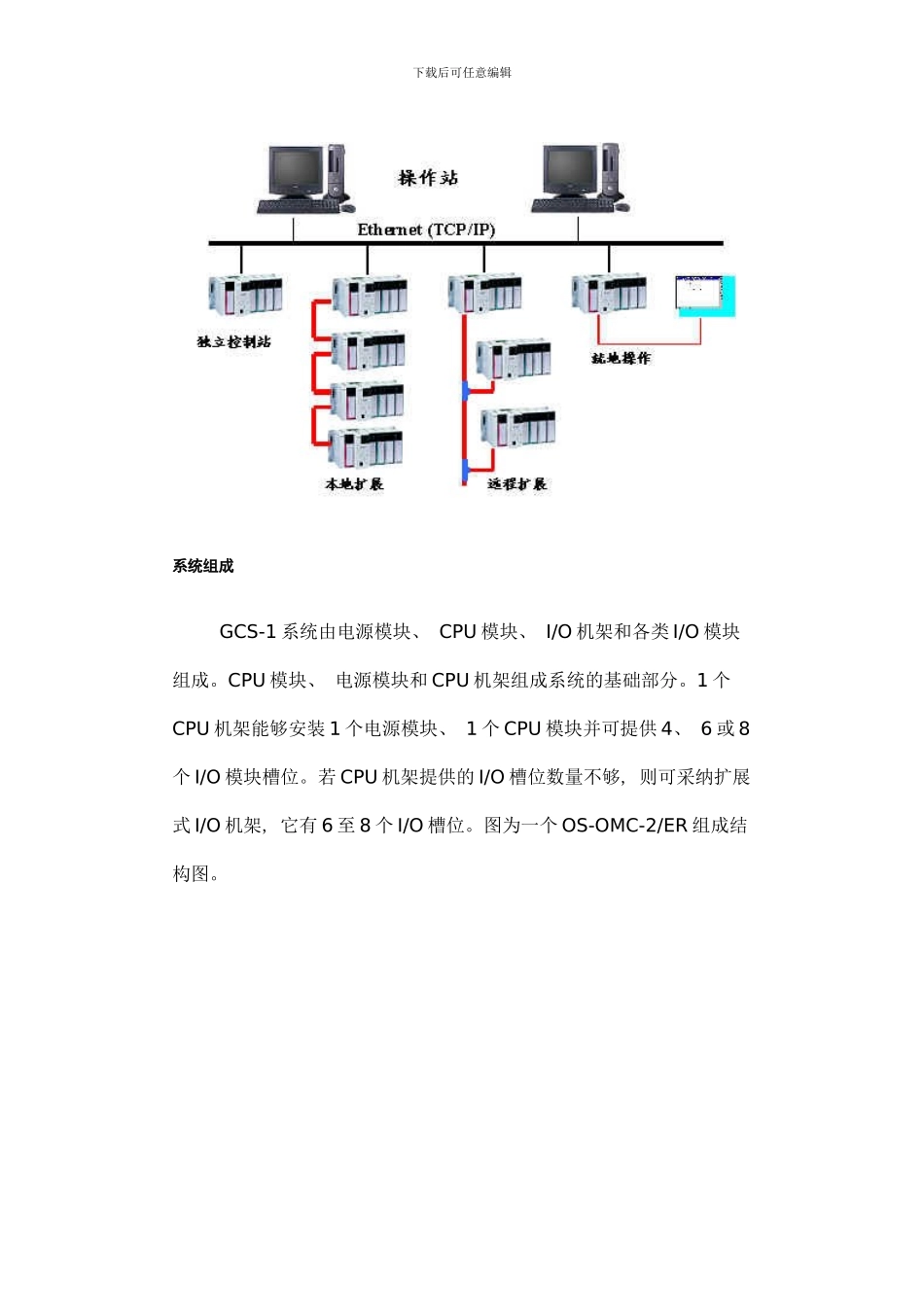

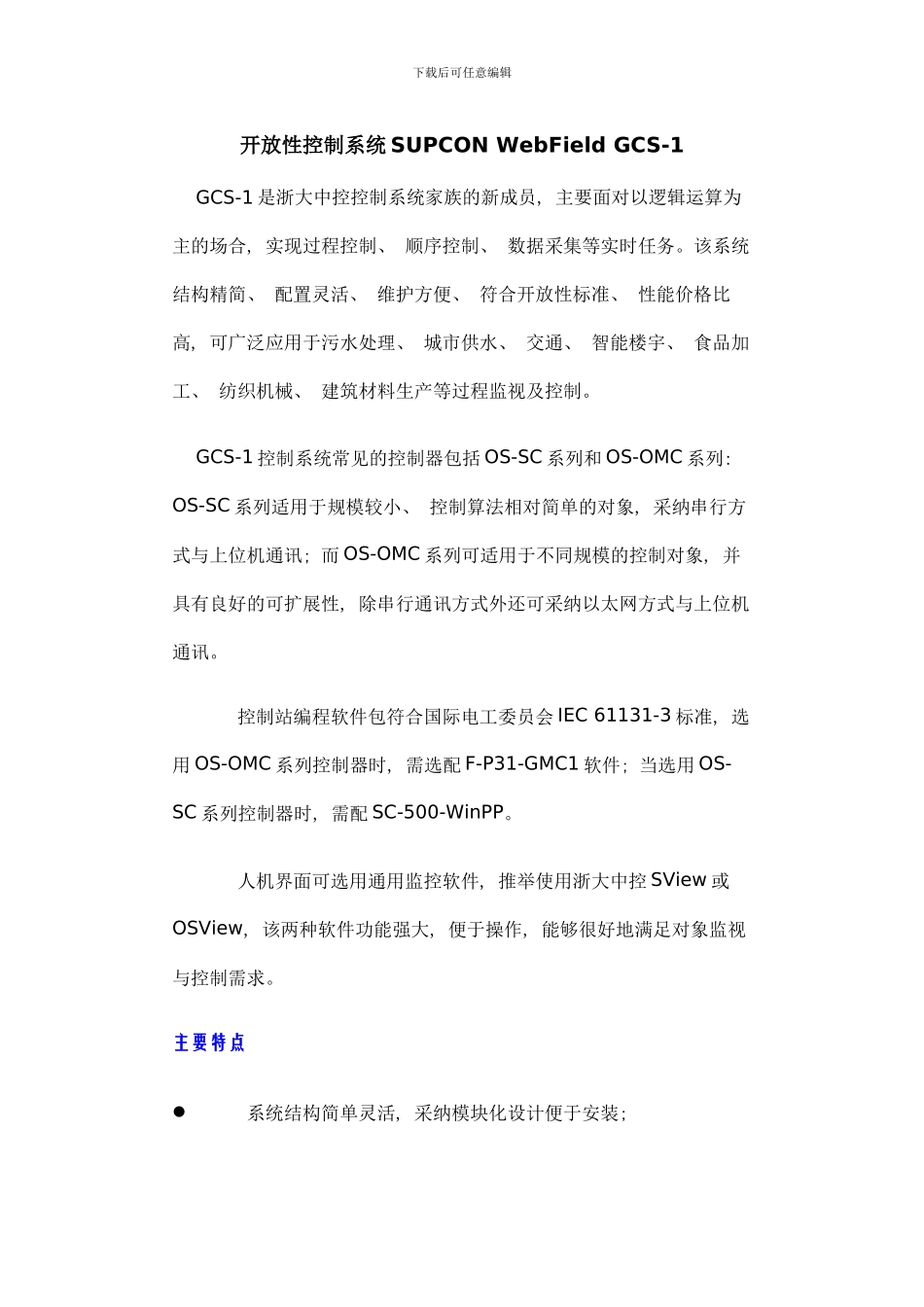

下载后可任意编辑开放性控制系统 SUPCON WebField GCS-1 GCS-1 是浙大中控控制系统家族的新成员, 主要面对以逻辑运算为主的场合, 实现过程控制、 顺序控制、 数据采集等实时任务。该系统结构精简、 配置灵活、 维护方便、 符合开放性标准、 性能价格比高, 可广泛应用于污水处理、 城市供水、 交通、 智能楼宇、 食品加工、 纺织机械、 建筑材料生产等过程监视及控制。 GCS-1 控制系统常见的控制器包括 OS-SC 系列和 OS-OMC 系列: OS-SC 系列适用于规模较小、 控制算法相对简单的对象, 采纳串行方式与上位机通讯; 而 OS-OMC 系列可适用于不同规模的控制对象, 并具有良好的可扩展性, 除串行通讯方式外还可采纳以太网方式与上位机通讯。 控制站编程软件包符合国际电工委员会 IEC 61131-3 标准, 选用 OS-OMC 系列控制器时, 需选配 F-P31-GMC1 软件; 当选用 OS-SC 系列控制器时, 需配 SC-500-WinPP。 人机界面可选用通用监控软件, 推举使用浙大中控 SView 或OSView, 该两种软件功能强大, 便于操作, 能够很好地满足对象监视与控制需求。主要特点 系统结构简单灵活, 采纳模块化设计便于安装; 下载后可任意编辑 可采纳本地或远程 I/O 扩展机架方便实现集中式和分布式控制结构; 完全兼容 ModBUS、 TCP/IP 协议, 并支持自定义协议实现智能系统互联; 提供丰富的通讯模块, 使系统具有良好的开放性, 实现多种PLC、 DCS 的无缝互联, 最大限度地保护用户投资; 开关量处理能力强; 功能模块丰富, 实现多种模拟量信号直接输入输出, 如 II、 III 型模拟量 I/O 信号、 非标准电压或电流信号、 热电阻信号输入、 热电偶信号输入等; 编程语言符合 IEC61131-3 标准, 并支持 C 语言自定义编程, 通用组态方法便于掌握、 功能强大; 人机界面可采纳通用监控软件, 如浙大中控公司出品的SView 和 OSView 等。系统结构 网络结构下载后可任意编辑系统组成 GCS-1 系统由电源模块、 CPU 模块、 I/O 机架和各类 I/O 模块组成。CPU 模块、 电源模块和 CPU 机架组成系统的基础部分。1 个CPU 机架能够安装 1 个电源模块、 1 个 CPU 模块并可提供 4、 6 或 8个 I/O 模块槽位。若 CPU 机架提供的 I/O 槽位数量不够, 则可采纳扩展式 I/O 机架, 它有 6 至 8 个 I/O 槽位。图为一个 OS-OMC-2/ER 组成结构图。...
