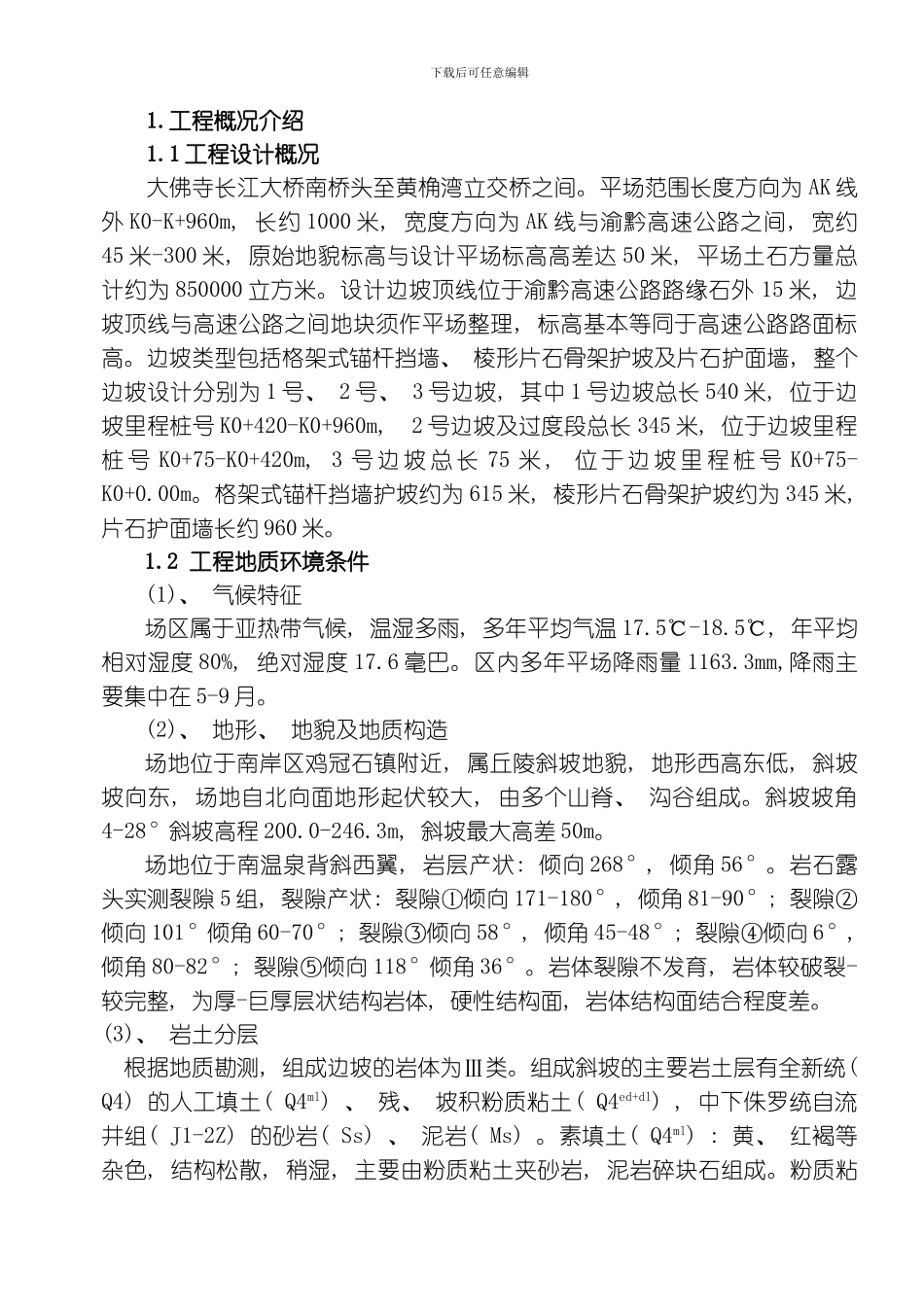

下载后可任意编辑1.工程概况介绍1.1 工程设计概况大佛寺长江大桥南桥头至黄桷湾立交桥之间。平场范围长度方向为 AK 线外 K0-K+960m, 长约 1000 米, 宽度方向为 AK 线与渝黔高速公路之间, 宽约45 米-300 米, 原始地貌标高与设计平场标高高差达 50 米, 平场土石方量总计约为 850000 立方米。设计边坡顶线位于渝黔高速公路路缘石外 15 米, 边坡顶线与高速公路之间地块须作平场整理, 标高基本等同于高速公路路面标高。边坡类型包括格架式锚杆挡墙、 棱形片石骨架护坡及片石护面墙, 整个边坡设计分别为 1 号、 2 号、 3 号边坡, 其中 1 号边坡总长 540 米, 位于边坡里程桩号 K0+420-K0+960m, 2 号边坡及过度段总长 345 米, 位于边坡里程桩 号 K0+75-K0+420m, 3 号 边 坡 总 长 75 米 , 位 于 边 坡 里 程 桩 号 K0+75-K0+0.00m。格架式锚杆挡墙护坡约为 615 米, 棱形片石骨架护坡约为 345 米, 片石护面墙长约 960 米。1.2 工程地质环境条件(1)、 气候特征场区属于亚热带气候, 温湿多雨, 多年平均气温 17.5℃-18.5℃, 年平均相对湿度 80%, 绝对湿度 17.6 毫巴。区内多年平场降雨量 1163.3mm,降雨主要集中在 5-9 月。(2)、 地形、 地貌及地质构造场地位于南岸区鸡冠石镇附近, 属丘陵斜坡地貌, 地形西高东低, 斜坡坡向东, 场地自北向面地形起伏较大, 由多个山脊、 沟谷组成。斜坡坡角4-28°斜坡高程 200.0-246.3m, 斜坡最大高差 50m。场地位于南温泉背斜西翼, 岩层产状: 倾向 268°, 倾角 56°。岩石露头实测裂隙 5 组, 裂隙产状: 裂隙①倾向 171-180°, 倾角 81-90°; 裂隙②倾向 101°倾角 60-70°; 裂隙③倾向 58°, 倾角 45-48°; 裂隙④倾向 6°, 倾角 80-82°; 裂隙⑤倾向 118°倾角 36°。岩体裂隙不发育, 岩体较破裂-较完整, 为厚-巨厚层状结构岩体, 硬性结构面, 岩体结构面结合程度差。(3)、 岩土分层根据地质勘测, 组成边坡的岩体为Ⅲ类。组成斜坡的主要岩土层有全新统( Q4) 的人工填土( Q4ml) 、 残、 坡积粉质粘土( Q4ed+dl) , 中下侏罗统自流井组( J1-2Z) 的砂岩( Ss) 、 泥岩( Ms) 。素填土( Q4ml) : 黄、 红褐等杂色, 结构松散, 稍湿, 主要由粉质粘土夹砂岩, 泥岩碎块石组成。粉质粘下载后可任意编辑土( Q4ed+dl) : 褐红色。可塑状达, 残坡积成因。摇震反应无, 稍有光泽, ...
