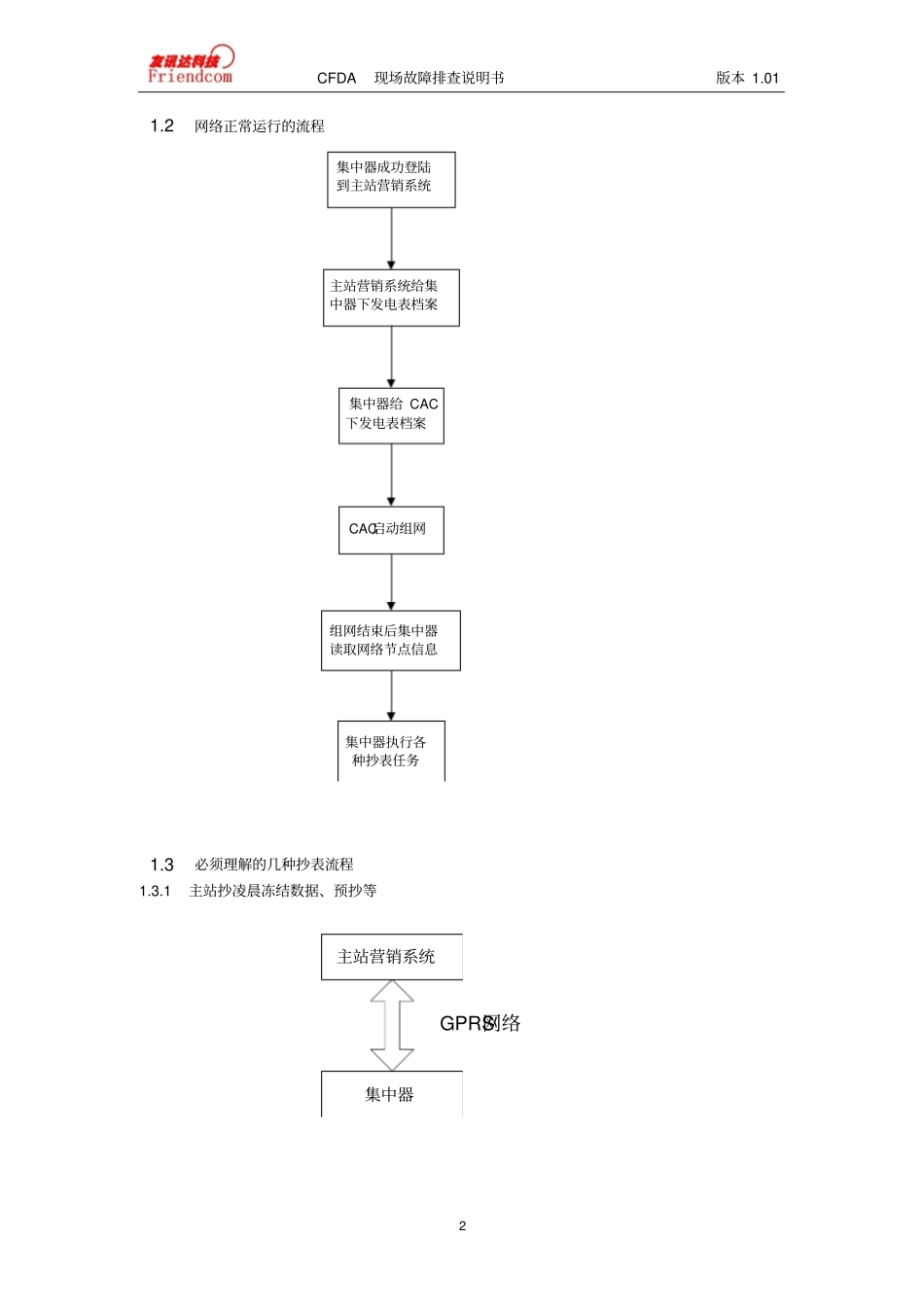

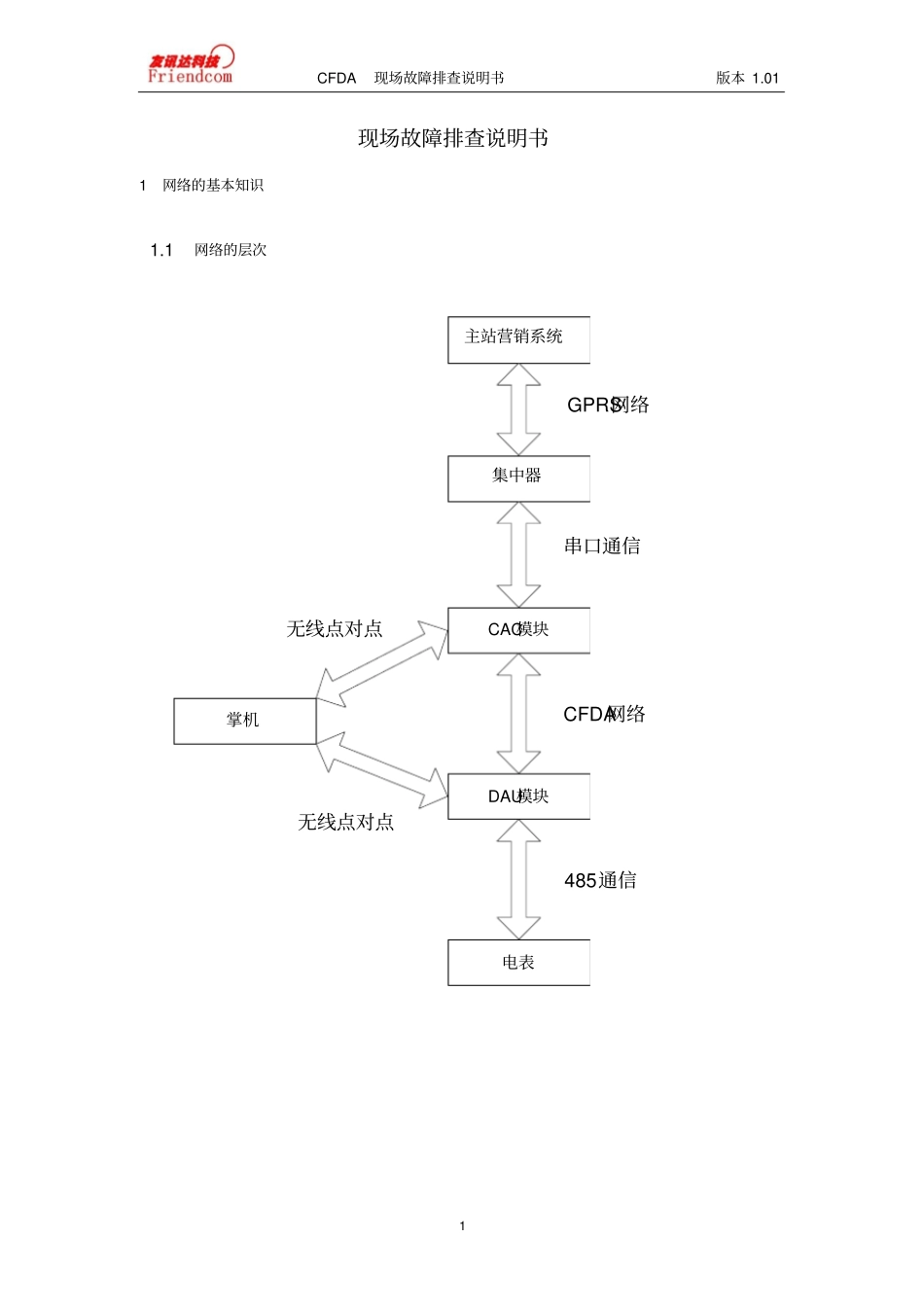

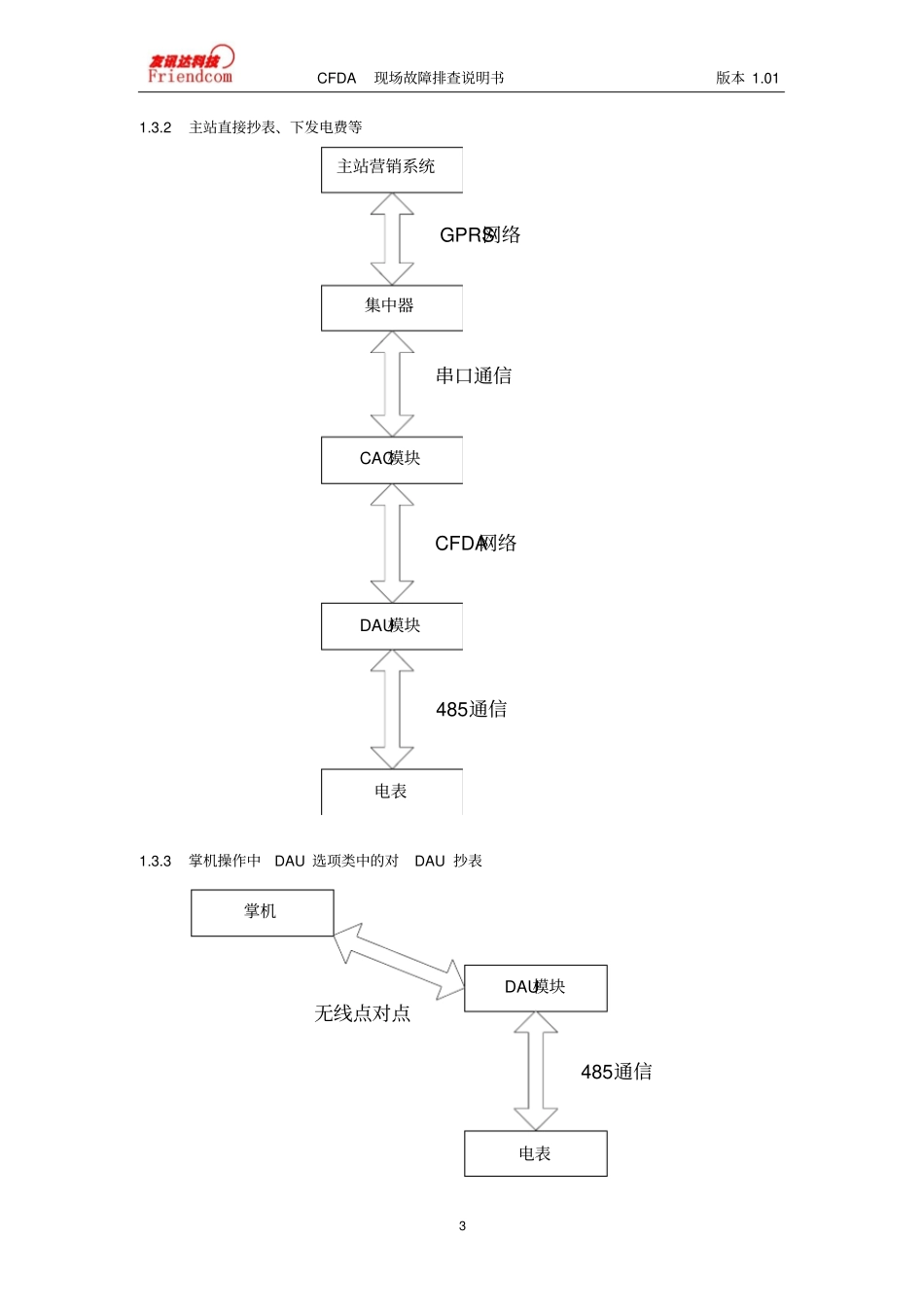

CFDA 现场故障排查说明书版本 1.01 1 现场故障排查说明书1 网络的基本知识1.1 网络的层次主站营销系统集中器CAC模块DAU模块电表GPRS网络串口通信CFDA网络485通信掌机无线点对点无线点对点CFDA 现场故障排查说明书版本 1.01 2 1.2 网络正常运行的流程集中器成功登陆到主站营销系统主站营销系统给集中器下发电表档案集中器给 CAC下发电表档案CAC启动组网组网结束后集中器读取网络节点信息集中器执行各种抄表任务1.3 必须理解的几种抄表流程1.3.1 主站抄凌晨冻结数据、预抄等主站营销系统集中器GPRS网络CFDA 现场故障排查说明书版本 1.01 3 1.3.2 主站直接抄表、下发电费等主站营销系统集中器CAC模块DAU模块电表GPRS网络串口通信CFDA网络485通信1.3.3 掌机操作中DAU 选项类中的对DAU 抄表DAU模块电表485通信掌机无线点对点CFDA 现场故障排查说明书版本 1.01 4 1.3.4 集中器上手动抄表集中器CAC模块DAU模块电表串口通信CFDA网络485通信1.3.5 掌机操作中CAC 选项中的对DAU 抄表CAC模块DAU模块电表CFDA网络485通信掌机无线点对点CFDA 现场故障排查说明书版本 1.01 5 1.3.6 掌机操作中CAC 选项中的对DAU 点名CAC模块DAU模块CFDA网络掌机无线点对点1.3.7 掌机操作中DAU 选项类中的对DAU 点名DAU模块掌机无线点对点2 主站与集中器间通信常见的问题故障与判断2.1 正常时的的基本功能（如能实现以下几条，说明主站与集中器间没故障）一 集中器能登陆主站，且主站能读取到集中器的当前时间信息（和其它各种参数）；二 在集中器上能手动抄表的情况下，集中器能预抄；三 在集中器上能手动抄表的情况下，集中器能抄到凌晨冻结；2.2 常见故障：一 集中器无法登陆主站；二 集中器经常断线；三 主站无法读取集中器的当前时间（和其它各种参数）四 在集中器上能手动抄表的情况下，集中器不能预抄；五 在集中器上能手动抄表的情况下，集中器不能抄到凌晨冻结；2.3 造成故障的可能原因：一 集中器的 IP，端口等信息输入错误；二 集中器的 GPRS 天线故障；三 集中器的 GPRS 天线位置不合理（可用手机的信号做参考）；四 集中器的 GPRS 模块中的 SM 卡未能正确插入或者已经损坏；五 集中器的 GPRS 模块是否损坏。CFDA 现场故障排查说明书版本 1.01 6 3 集中器与 CAC 间通信常见的问题故障与判断3.1 正常时的的基本功能（如能实现以下这条，说明集中器与CAC 间通没故障）集中器给 CAC 下载...
