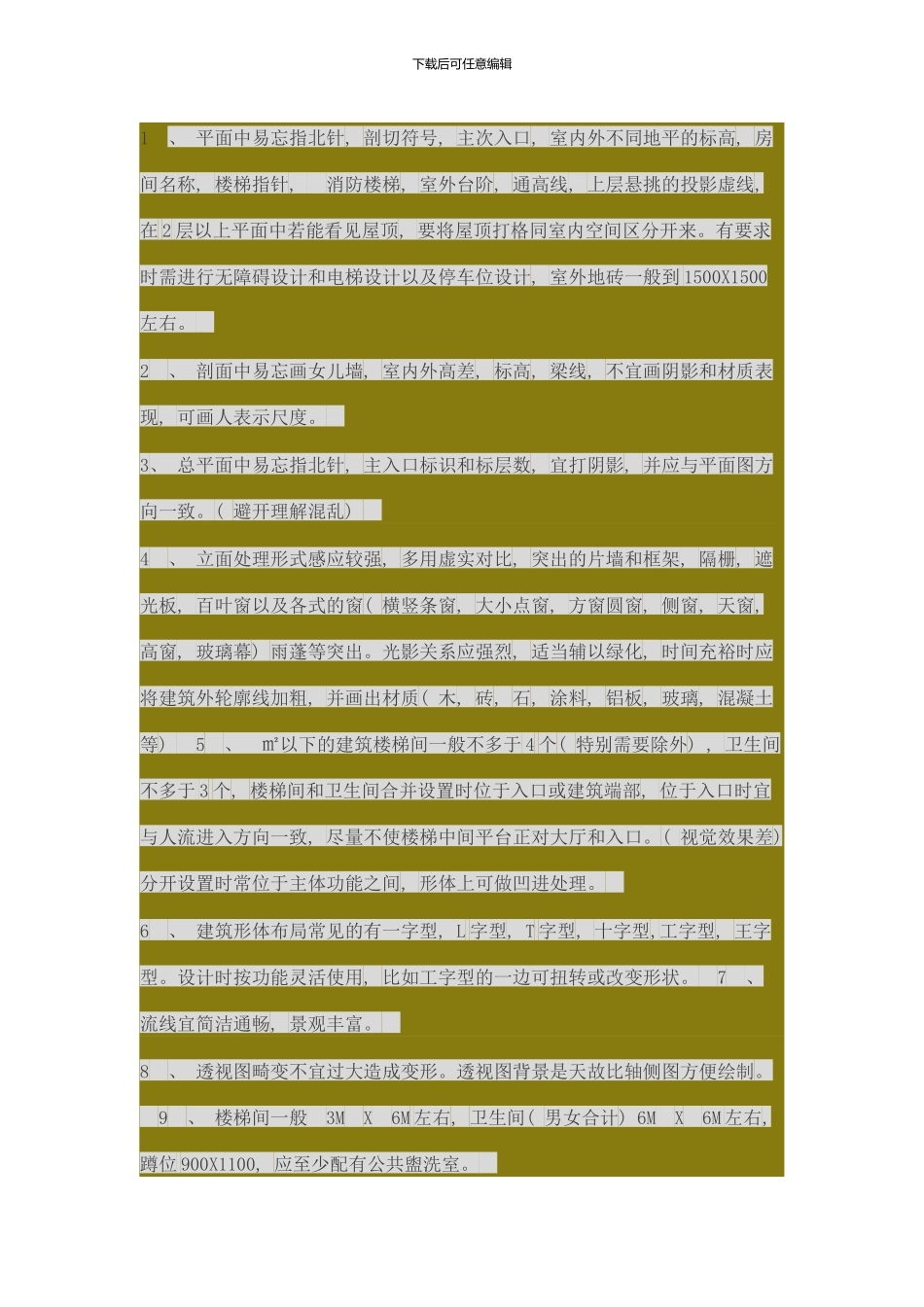

下载后可任意编辑1 、 平面中易忘指北针, 剖切符号, 主次入口, 室内外不同地平的标高, 房间名称, 楼梯指针, 消防楼梯, 室外台阶, 通高线, 上层悬挑的投影虚线, 在 2 层以上平面中若能看见屋顶, 要将屋顶打格同室内空间区分开来
有要求时需进行无障碍设计和电梯设计以及停车位设计, 室外地砖一般到 1500X1500左右
2 、 剖面中易忘画女儿墙, 室内外高差, 标高, 梁线, 不宜画阴影和材质表现, 可画人表示尺度
3、 总平面中易忘指北针, 主入口标识和标层数, 宜打阴影, 并应与平面图方向一致
( 避开理解混乱) 4 、 立面处理形式感应较强, 多用虚实对比, 突出的片墙和框架, 隔栅, 遮光板, 百叶窗以及各式的窗( 横竖条窗, 大小点窗, 方窗圆窗, 侧窗, 天窗, 高窗, 玻璃幕) 雨蓬等突出
光影关系应强烈, 适当辅以绿化, 时间充裕时应将建筑外轮廓线加粗, 并画出材质( 木, 砖, 石, 涂料, 铝板, 玻璃, 混凝土等) 5 、 ㎡以下的建筑楼梯间一般不多于 4 个( 特别需要除外) , 卫生间不多于 3 个, 楼梯间和卫生间合并设置时位于入口或建筑端部, 位于入口时宜与人流进入方向一致, 尽量不使楼梯中间平台正对大厅和入口
( 视觉效果差) 分开设置时常位于主体功能之间, 形体上可做凹进处理
6 、 建筑形体布局常见的有一字型, L 字型, T 字型, 十字型,工字型, 王字型
设计时按功能灵活使用, 比如工字型的一边可扭转或改变形状
7 、 流线宜简洁通畅, 景观丰富
8 、 透视图畸变不宜过大造成变形
透视图背景是天故比轴侧图方便绘制
9 、 楼梯间一般 3M X 6M 左右, 卫生间( 男女合计) 6M X 6M 左右, 蹲位 900X1100, 应至少配有公共盥洗室

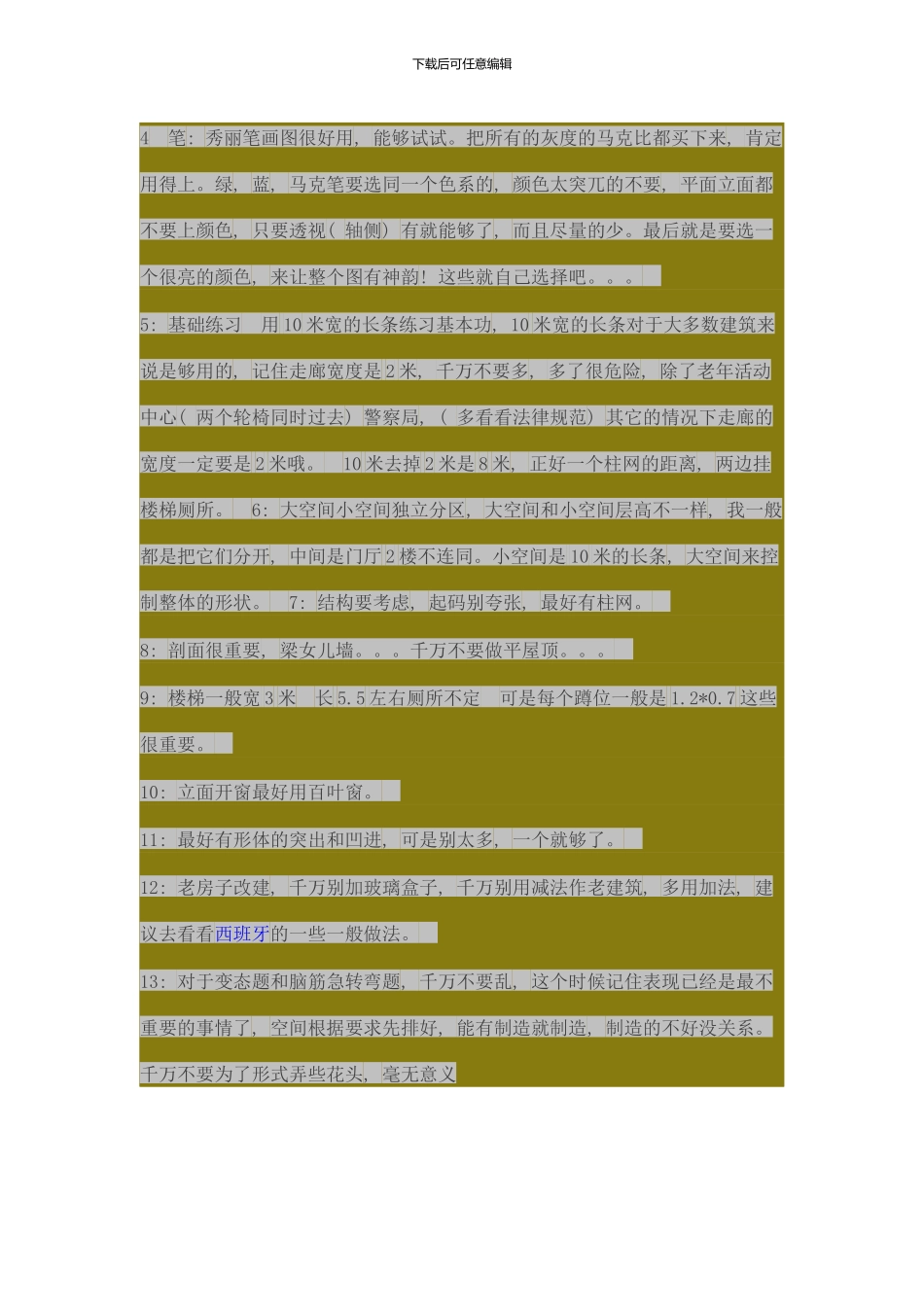

下载后可任意编辑10 、 单间面积较大时, 需考虑独置或
