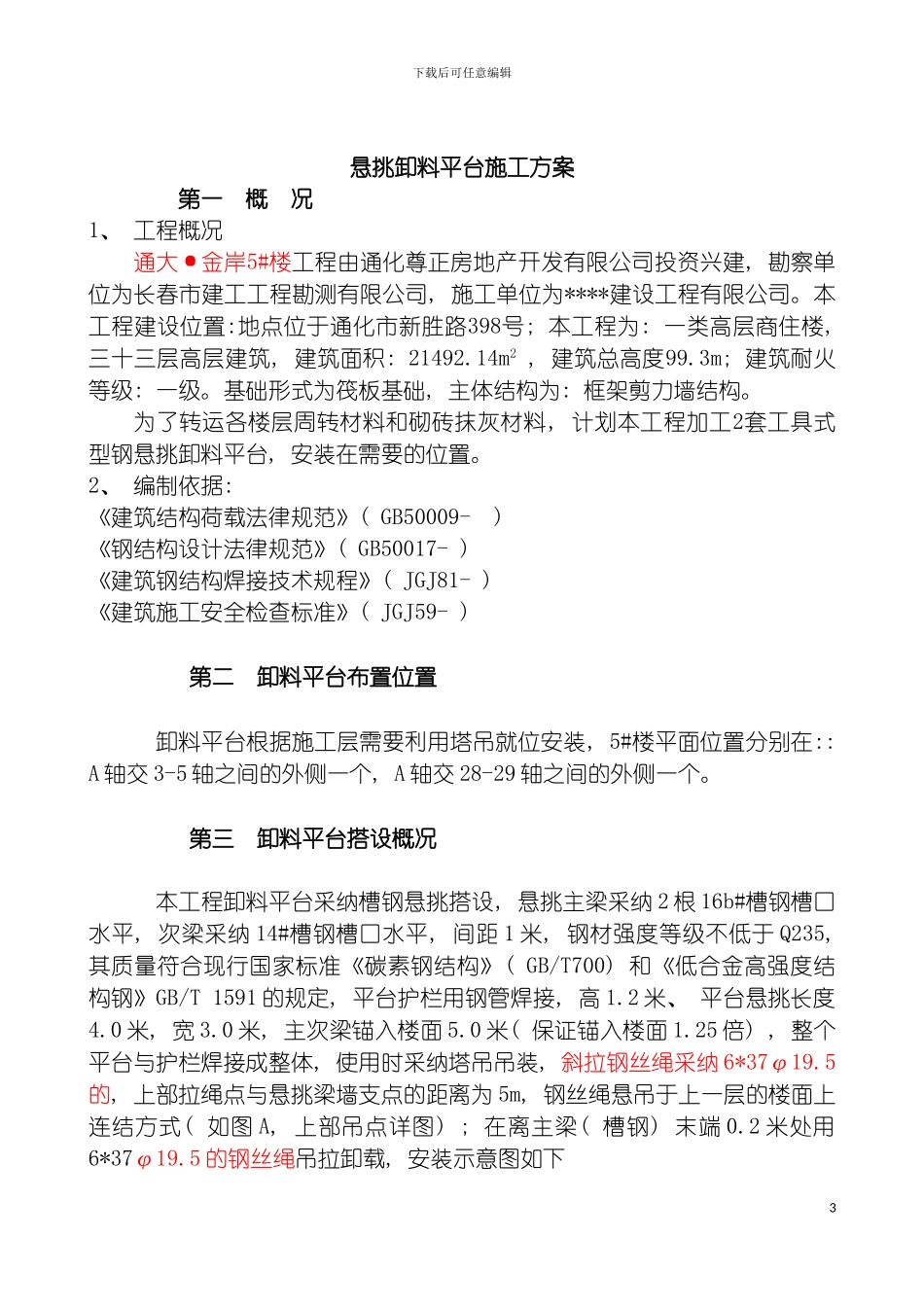

下载后可任意编辑悬挑卸料平台专项施工方案1下载后可任意编辑通大·金岸 5#、 6#、 7#、 8#楼悬挑卸料平台专项施工方案******建设工程有限公司2下载后可任意编辑悬挑卸料平台施工方案第一 概 况1、 工程概况通大·金岸5#楼工程由通化尊正房地产开发有限公司投资兴建, 勘察单位为长春市建工工程勘测有限公司, 施工单位为****建设工程有限公司。本工程建设位置:地点位于通化市新胜路398号; 本工程为: 一类高层商住楼, 三十三层高层建筑, 建筑面积: 21492.14m2 , 建筑总高度99.3m; 建筑耐火等级: 一级。基础形式为筏板基础, 主体结构为: 框架剪力墙结构。为了转运各楼层周转材料和砌砖抹灰材料, 计划本工程加工2套工具式型钢悬挑卸料平台, 安装在需要的位置。2、 编制依据: 《建筑结构荷载法律规范》( GB50009- ) 《钢结构设计法律规范》( GB50017- ) 《建筑钢结构焊接技术规程》( JGJ81- ) 《建筑施工安全检查标准》( JGJ59- ) 第二 卸料平台布置位置卸料平台根据施工层需要利用塔吊就位安装, 5#楼平面位置分别在:: A 轴交 3-5 轴之间的外侧一个, A 轴交 28-29 轴之间的外侧一个。 第三 卸料平台搭设概况 本工程卸料平台采纳槽钢悬挑搭设, 悬挑主梁采纳 2 根 16b#槽钢槽口水平, 次梁采纳 14#槽钢槽口水平, 间距 1 米, 钢材强度等级不低于 Q235, 其质量符合现行国家标准《碳素钢结构》( GB/T700) 和《低合金高强度结构钢》GB/T 1591 的规定, 平台护栏用钢管焊接, 高 1.2 米、 平台悬挑长度4.0 米, 宽 3.0 米, 主次梁锚入楼面 5.0 米( 保证锚入楼面 1.25 倍) , 整个平台与护栏焊接成整体, 使用时采纳塔吊吊装, 斜拉钢丝绳采纳 6*37φ19.5的, 上部拉绳点与悬挑梁墙支点的距离为 5m, 钢丝绳悬吊于上一层的楼面上连结方式( 如图 A, 上部吊点详图) ; 在离主梁( 槽钢) 末端 0.2 米处用6*37φ19.5 的钢丝绳吊拉卸载, 安装示意图如下3下载后可任意编辑第四 悬挑卸料平台参数信息1.荷载参数脚手板类别: 冲压钢脚手板, 脚手板自重(kN/m2): 0.30; 栏杆、 挡板类别: 冲压钢脚手板挡板, 栏杆、 挡板脚手板自重(kN/m): 0.11; 施工人员等活荷载(kN/m2):2.00, 最大堆放材料荷载(kN):5.50。2.悬挑参数内侧钢绳与墙的距离(m): 3.0, 外侧钢绳与内侧钢绳之间的距离(m): 3.8; 上部拉绳点与悬挑梁墙支点的距离(m): 4.0 m; 钢丝绳安全系数K: 5.50,...
