瑞丽服装CAD操作手册电子22p

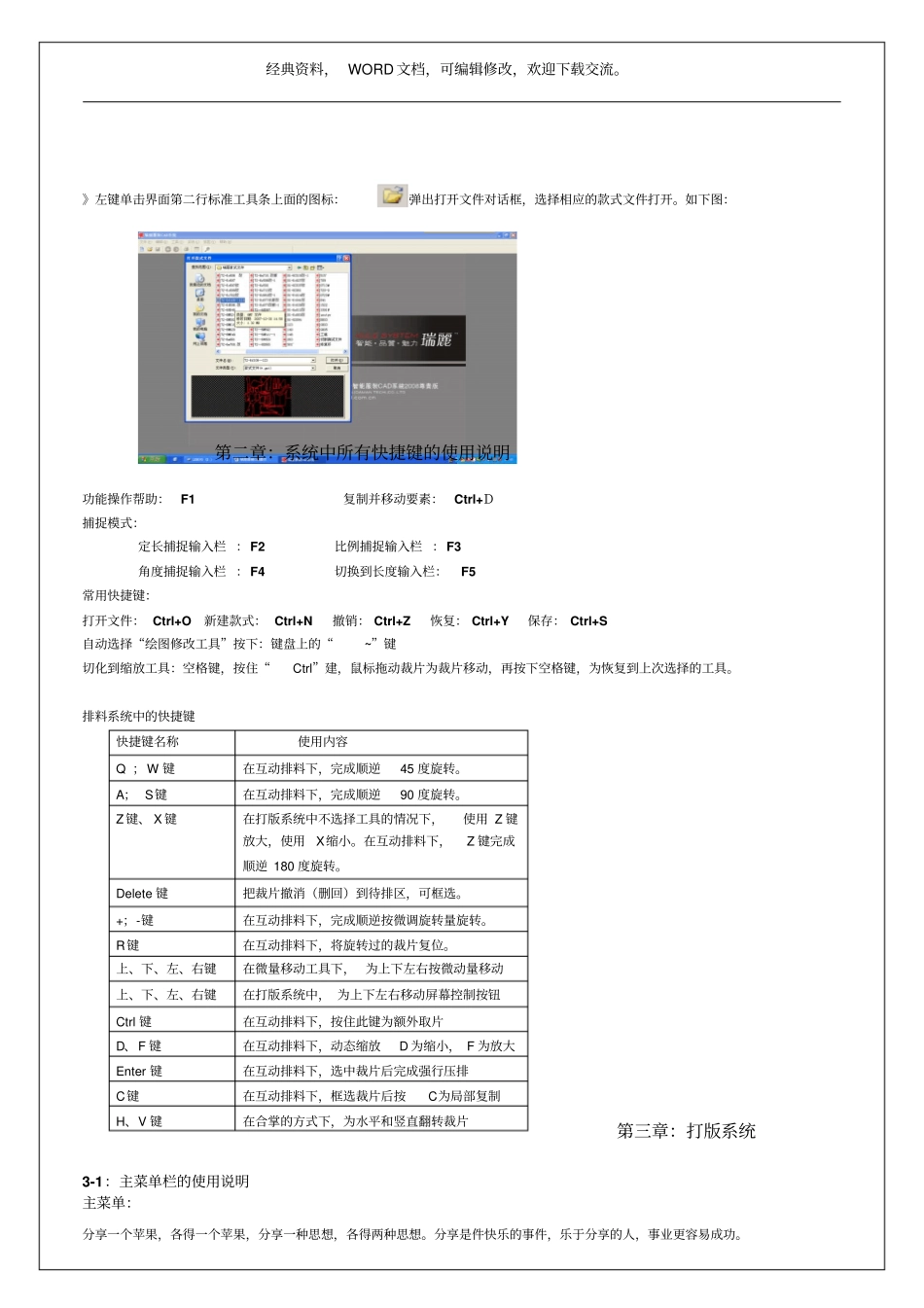

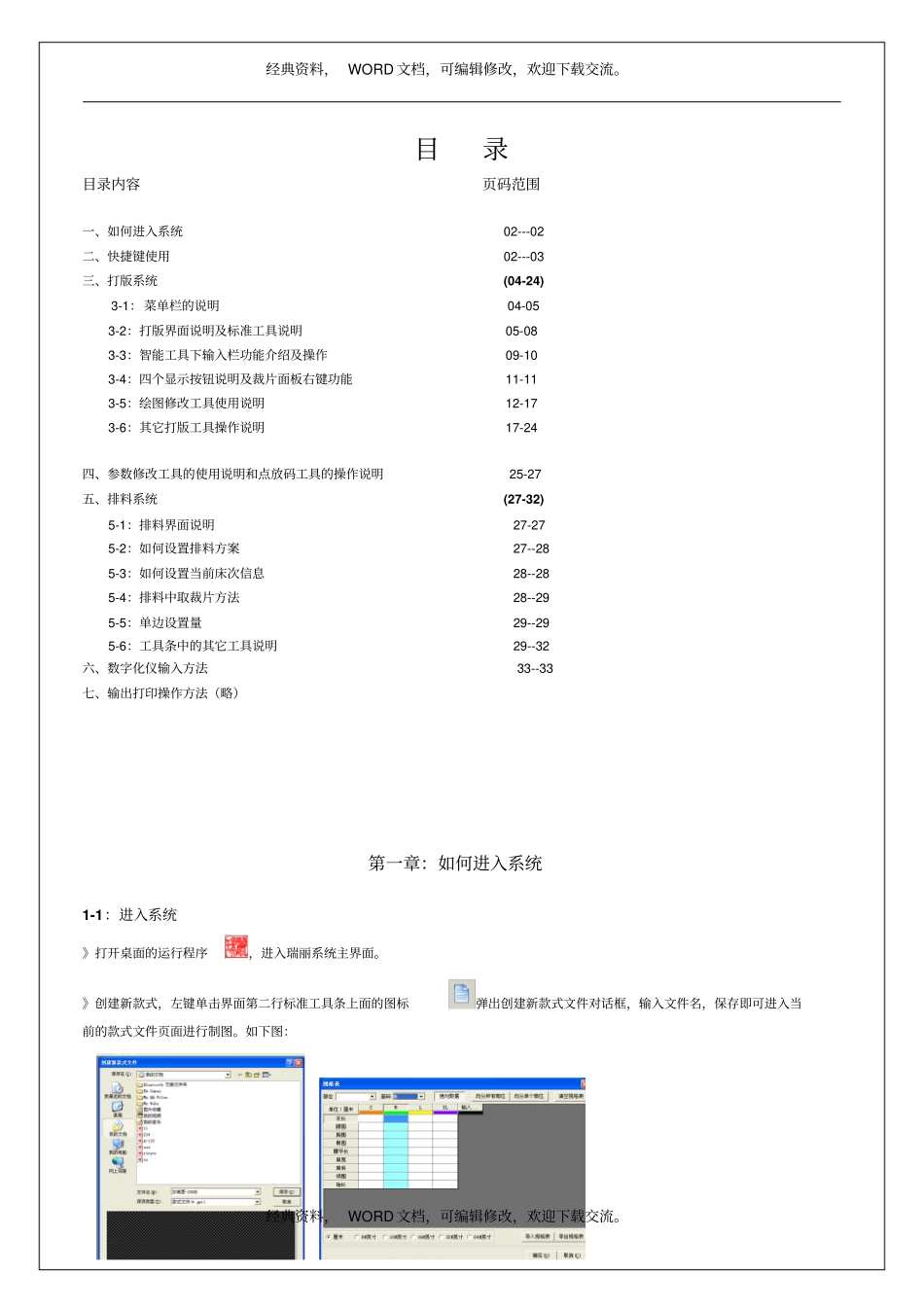

经典资料， WORD 文档，可编辑修改，欢迎下载交流。分享一个苹果，各得一个苹果，分享一种思想，各得两种思想。分享是件快乐的事件，乐于分享的人，事业更容易成功。经典资料， WORD 文档，可编辑修改，欢迎下载交流。经典资料， WORD 文档，可编辑修改，欢迎下载交流。目录目录内容页码范围一、如何进入系统02---02 二、快捷键使用02---03 三、打版系统(04-24) 3-1： 菜单栏的说明04-05 3-2：打版界面说明及标准工具说明05-083-3：智能工具下输入栏功能介绍及操作09-10 3-4：四个显示按钮说明及裁片面板右键功能11-11 3-5：绘图修改工具使用说明12-17 3-6：其它打版工具操作说明17-24 四、参数修改工具的使用说明和点放码工具的操作说明25-27 五、排料系统(27-32)5-1：排料界面说明27-27 5-2：如何设置排料方案27--28 5-3：如何设置当前床次信息28--28 5-4：排料中取裁片方法28--29 5-5：单边设置量29--29 5-6：工具条中的其它工具说明29--32 六、数字化仪输入方法33--33 七、输出打印操作方法（略）第一章：如何进入系统1-1：进入系统》打开桌面的运行程序，进入瑞丽系统主界面。》创建新款式，左键单击界面第二行标准工具条上面的图标弹出创建新款式文件对话框，输入文件名，保存即可进入当前的款式文件页面进行制图。如下图：经典资料， WORD 文档，可编辑修改，欢迎下载交流。分享一个苹果，各得一个苹果，分享一种思想，各得两种思想。分享是件快乐的事件，乐于分享的人，事业更容易成功。》左键单击界面第二行标准工具条上面的图标：弹出打开文件对话框，选择相应的款式文件打开。如下图：第二章：系统中所有快捷键的使用说明功能操作帮助：F1复制并移动要素：Ctrl+Ｄ捕捉模式：定长捕捉输入栏 ： F2比例捕捉输入栏 ： F3角度捕捉输入栏 ： F4 切换到长度输入栏：F5常用快捷键：打开文件： Ctrl+O新建款式： Ctrl+N 撤销： Ctrl+Z 恢复： Ctrl+Y保存： Ctrl+S自动选择“绘图修改工具”按下：键盘上的“~”键切化到缩放工具：空格键，按住“Ctrl”建，鼠标拖动裁片为裁片移动，再按下空格键，为恢复到上次选择的工具。排料系统中的快捷键第三章：打版系统3-1：主菜单栏的使用说明主菜单：快捷键名称使用内容Q ； W 键在互动排料下，完成顺逆45 度旋转。A； S键在互动排料下，完成顺逆90 度旋转。Z 键、 X 键在打版系统中不选择工具的情况下，使用 Z 键放大，使用X缩小。在互动排料下，Z ...
