瑞士康达交换机配置说明

瑞士康达交换机配置说明_第1页
1/7
瑞士康达交换机配置说明_第2页
2/7
瑞士康达交换机配置说明_第3页
3/7

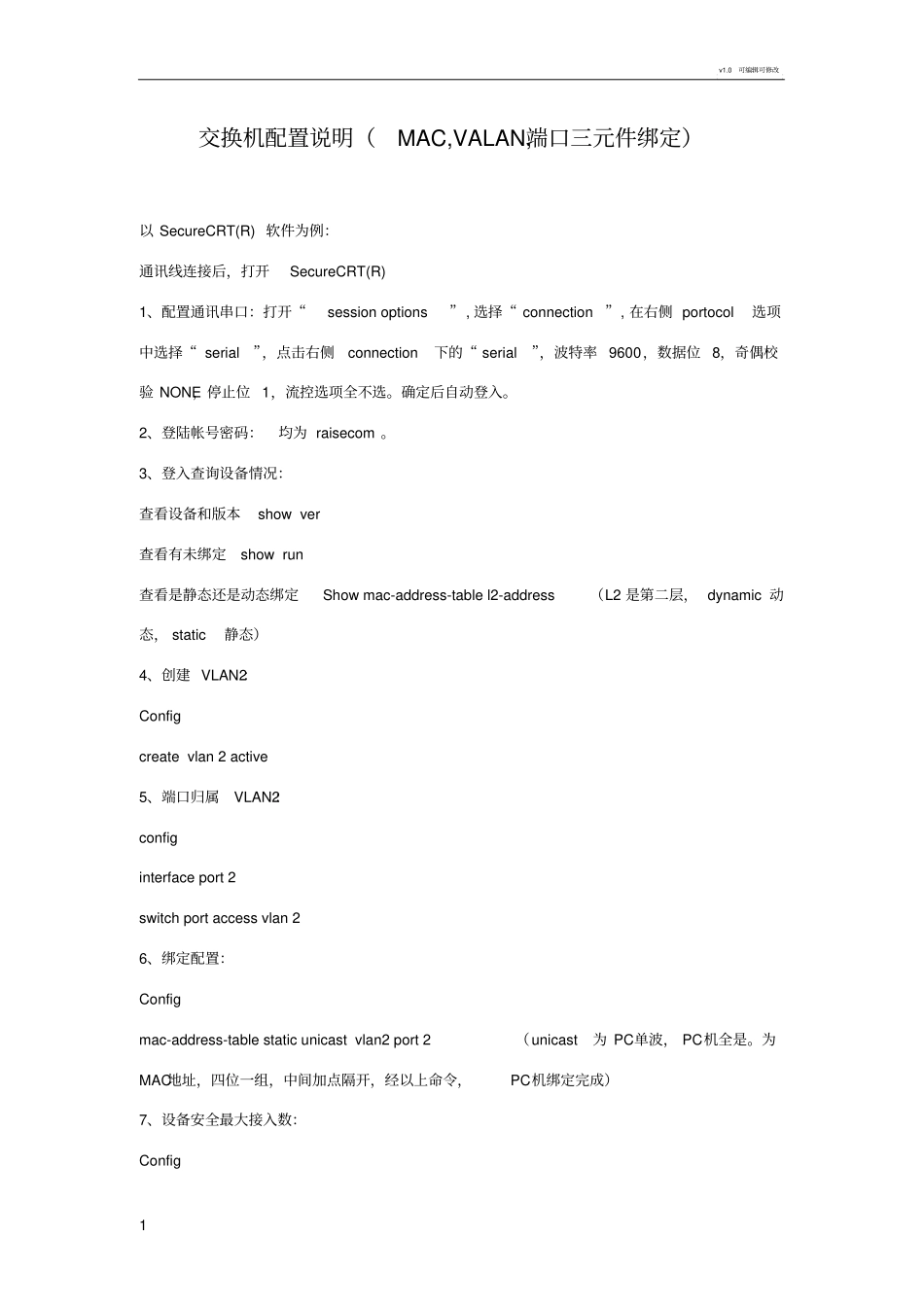

v1.0 可编辑可修改1 交换机配置说明(MAC,VALAN,端口三元件绑定)以 SecureCRT(R) 软件为例:通讯线连接后,打开SecureCRT(R) 1、配置通讯串口:打开“session options”, 选择“ connection”, 在右侧 portocol选项中选择“ serial”,点击右侧connection下的“ serial”,波特率 9600,数据位 8,奇偶校验 NONE,停止位 1,流控选项全不选。确定后自动登入。2、登陆帐号密码:均为 raisecom 。3、登入查询设备情况:查看设备和版本show ver查看有未绑定show run查看是静态还是动态绑定Show mac-address-table l2-address(L2 是第二层, dynamic 动态, static静态)4、创建 VLAN2:Configcreate vlan 2 active5、端口归属VLAN2:config interface port 2switch port access vlan 26、绑定配置:Configmac-address-table static unicast vlan2 port 2(unicast为 PC单波, PC机全是。为MAC地址,四位一组,中间加点隔开,经以上命令,PC机绑定完成)7、设备安全最大接入数:Configv1.0 可编辑可修改2 interface port 2swichport port-security(回车后会显示set successfully,已启用安全)Swichport port-security maximum 1(最大允许PC接入数为 1)8、配置保存:End(显示 raisecom# )返回特权模式(显示raisecom# )write命令回车保存。9、配置交换机IP 地址:hostname zhaotao ( 可以理解为交换机安装地址) config (进入编辑)create vlan 4,5,6,7,8,9,10 active (创建和激活业务vlan )interface ip 0 (进入 0 端口为交换机本身的地址)ip address 3996(按规划设置交换机的内网地址、子网掩码、管理vlan )quit (退出当前端口)10、配置端口IP 地址:Configinterface ip 0 (第一个 IP 接口)IP add 1(为 IP 地址,后面的1 为第一个 VLAN接口)11、 ping 配置 IP :配置完后,要PING 交换机配置IP 是否正确(从配置好的端口PING配置 IP ,可以 PING通,从其他口应PING 不通)配置完后可执行以下命令查看配置情况。v1.0 可编辑可修改3 Show run 查看当前配置Wr 写入保存Show startup-config 查看保存后配置。12、打开 / 关闭端口:ConfigInterface-port 2Stutdown (开启用此命令,关闭用no stutdown).13、 telnet使用: 配置前不能用,配置后可使用telnet更方便。(有的电脑此功能未开,可打开程序和功能, 打...
