抱杆技术规范书样本

抱杆技术规范书样本_第1页
1/5
抱杆技术规范书样本_第2页
2/5
抱杆技术规范书样本_第3页
3/5

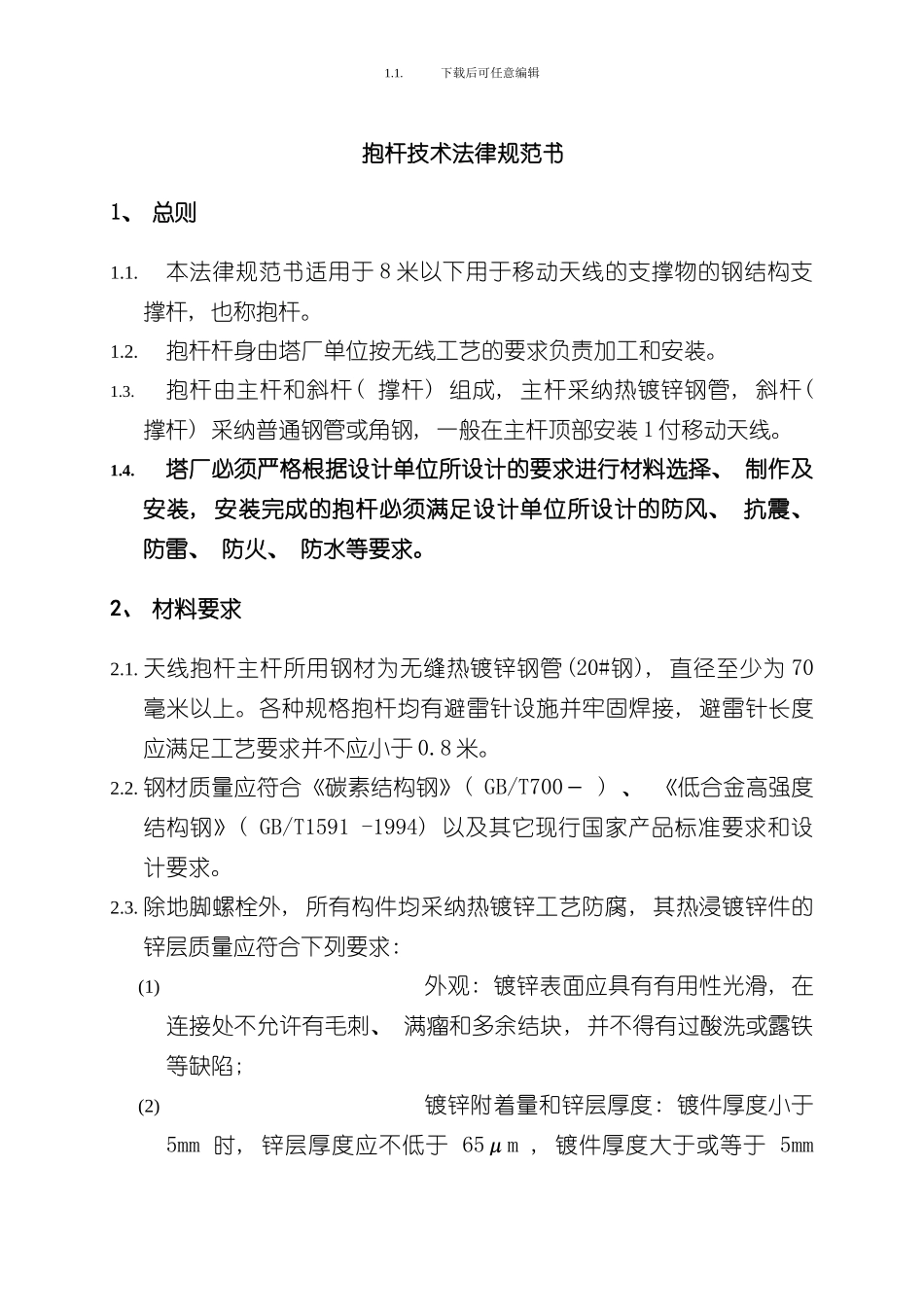

1.1.下载后可任意编辑抱杆技术法律规范书1、 总则1.1.本法律规范书适用于 8 米以下用于移动天线的支撑物的钢结构支撑杆, 也称抱杆。1.2.抱杆杆身由塔厂单位按无线工艺的要求负责加工和安装。1.3.抱杆由主杆和斜杆( 撑杆) 组成, 主杆采纳热镀锌钢管, 斜杆( 撑杆) 采纳普通钢管或角钢, 一般在主杆顶部安装 1 付移动天线。1.4.塔厂必须严格根据设计单位所设计的要求进行材料选择、 制作及安装, 安装完成的抱杆必须满足设计单位所设计的防风、 抗震、 防雷、 防火、 防水等要求。2、 材料要求2.1. 天线抱杆主杆所用钢材为无缝热镀锌钢管(20#钢), 直径至少为 70毫米以上。各种规格抱杆均有避雷针设施并牢固焊接, 避雷针长度应满足工艺要求并不应小于 0.8 米。2.2. 钢材质量应符合《碳素结构钢》( GB/T700- ) 、 《低合金高强度结构钢》( GB/T1591 -1994) 以及其它现行国家产品标准要求和设计要求。2.3. 除地脚螺栓外, 所有构件均采纳热镀锌工艺防腐, 其热浸镀锌件的锌层质量应符合下列要求: (1)外观: 镀锌表面应具有有用性光滑, 在连接处不允许有毛刺、 满瘤和多余结块, 并不得有过酸洗或露铁等缺陷; (2)镀锌附着量和锌层厚度: 镀件厚度小于 5mm 时, 锌层厚度应不低于 65μm , 镀件厚度大于或等于 5mm 1.1.下载后可任意编辑时, 镀锌层厚度应不低于 86μm; (3)均匀性: 镀件的锌层应均匀, 用硫酸铜浸蚀四次不露铁; (4) 附着性: 镀锌的锌层应与基本金属结合牢固, 经锤击试验, 锌层不剥离, 不凸起或按 GB2694 测定; (5)对运输和安装中少量损坏要用与长效防腐效果接近的方法加以修复及实行可靠的补救措施。2.4.钢材的表面外观质量除应符合国家现行有关标准的规定外, 尚应符合下列规定: (1) 当钢材的表面有锈蚀、 麻点或划痕等缺陷时, 其深度不得大于该钢材厚度负允许偏差值的 1/2; (2) 钢材表面的锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923 规定的 C 级及 C 级以上; (3) 钢材端边或断口处不应有分层、 夹渣等缺陷。2.5. 焊条采纳 E43 型, 其质量标准符合《碳钢焊条的药皮类型和焊接电源》( GB5111-85) , 焊缝等级为三级。2.6. 钢塔桅结构连接用高强度螺栓、 普通螺栓、 锚栓( 机械型和化学试剂型) 、 地脚锚栓等紧固标准件及螺母、 垫圈等标准配件, 其品种、 规格、 性能等应符合现行国家产品标准和设计要求。3、 ...
