大桥桥墩钢套箱围堰计算单

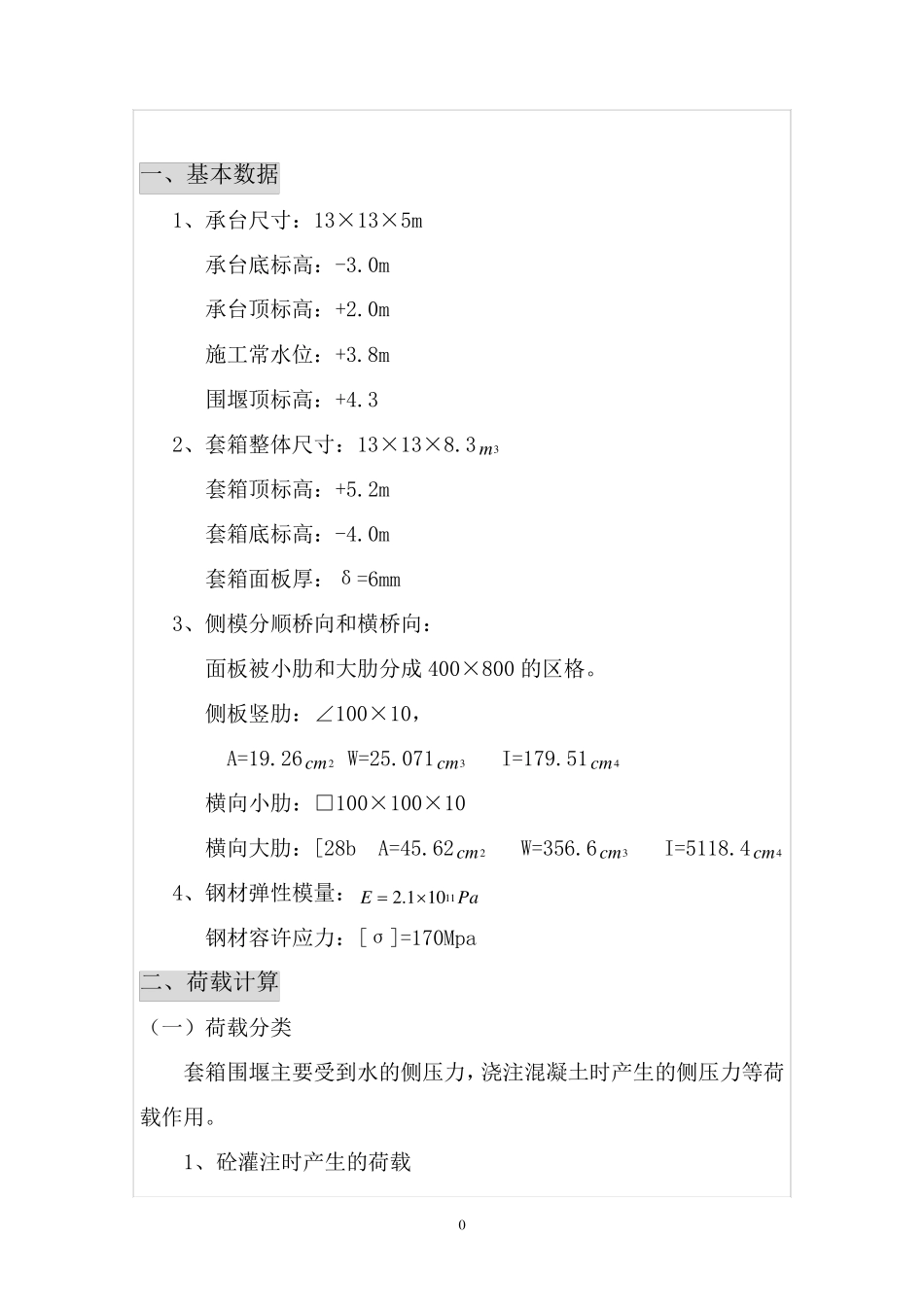

0 一、基本数据 1、承台尺寸：13×13×5m 承台底标高：-3.0m 承台顶标高：+2.0m 施工常水位：+3.8m 围堰顶标高：+4.3 2、套箱整体尺寸：13×13×8.33m 套箱顶标高：+5.2m 套箱底标高：-4.0m 套箱面板厚：δ=6mm 3、侧模分顺桥向和横桥向： 面板被小肋和大肋分成 400×800 的区格。 侧板竖肋：∠100×10， A=19.262cm W=25.0713cm I=179.514cm 横向小肋：□100×100×10 横向大肋：[28b A=45.622cm W=356.63cm I=5118.44cm 4、钢材弹性模量：PaE1 11 01.2 钢材容许应力：[σ]=170Mpa 二、荷载计算 （一）荷载分类 套箱围堰主要受到水的侧压力，浇注混凝土时产生的侧压力等荷载作用。 1、砼灌注时产生的荷载 1 侧压力KpaP221  2、水压计算时以最高水位计。则侧板的水侧压力为2/10mhKN。 （二）各种工况荷载分析 吊箱受力的最不利工况为吊箱封底1m 后抽水，水位为最高施工水位4.0 m 时，此时侧板最大压力(标高－3.0 处)： 2/688.610mKNP；以此为控制工况。 三、结构验算 1、面板验算： 选面板区格中四面固结进行计算，区格尺寸为lx=400mm, ly=800mm,厚度h=6mm; lx/ly=0.5; 查表得：;00253.0;0038.0;040.0fMMKKKyx ;0570.0;0829.000yxMMKK 取1mm 宽的板条作为计算单元，荷载为： q=Pb=0.068×1=0.068N/mm; 中点弯距为： ;.952.901400068.00829.020000mmNlqKMMxMyxx 面板截面系数： 32266616mmbhW MpaMpaWM170][32.1506952.901maxmax 强度符合要求； 根据《公路桥涵施工技术规范》，钢模板面板变形不得超过 1.5mm; 462352301015.4)3.01(126101.2]1(12[mmEhB ;5.106.11015.4400068.000253.06404mmmmBqlKf 2 挠度符合要求; 假设按单向板计算，单向板按最不利的两跨连续计算，水头高x处单位宽度上的荷载为q;查表可得K支=0.07;K中=0.125;f中＝0.521； 最大正弯矩：M支＝0.07ql2; 最大负弯距：M中＝0.125ql2; ;/051.0;1706400125.02maxmaxmNqMpaqWM得 10x=51；可得在水头高度为5.1m 也即在标高-1.3m 以上的面板可考虑用单向板。 2、竖肋计算 竖肋采用∠1002×10，两端焊接在横向大肋肋上，对竖肋按简支梁来计算。对于∠1002×10, A=19.262cm ,I=179.514cm ,cmy84.20 ; 面积矩S=400×6×3＋1926×（100+6-28.4）=156657.63mm ; 截面积 A=400×6+1926=...
