大连理工大学网络教育《电机与拖动实验报告》

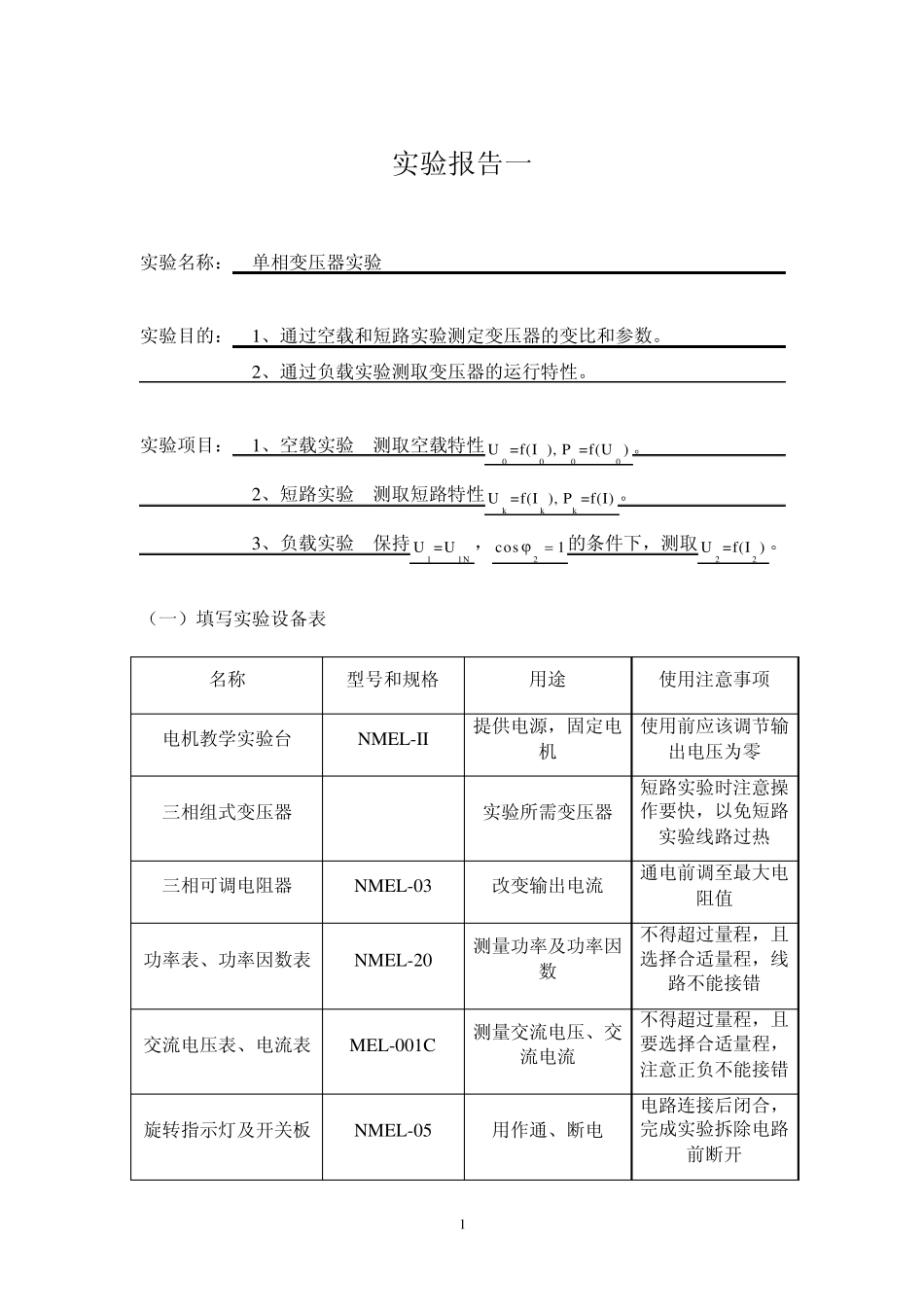

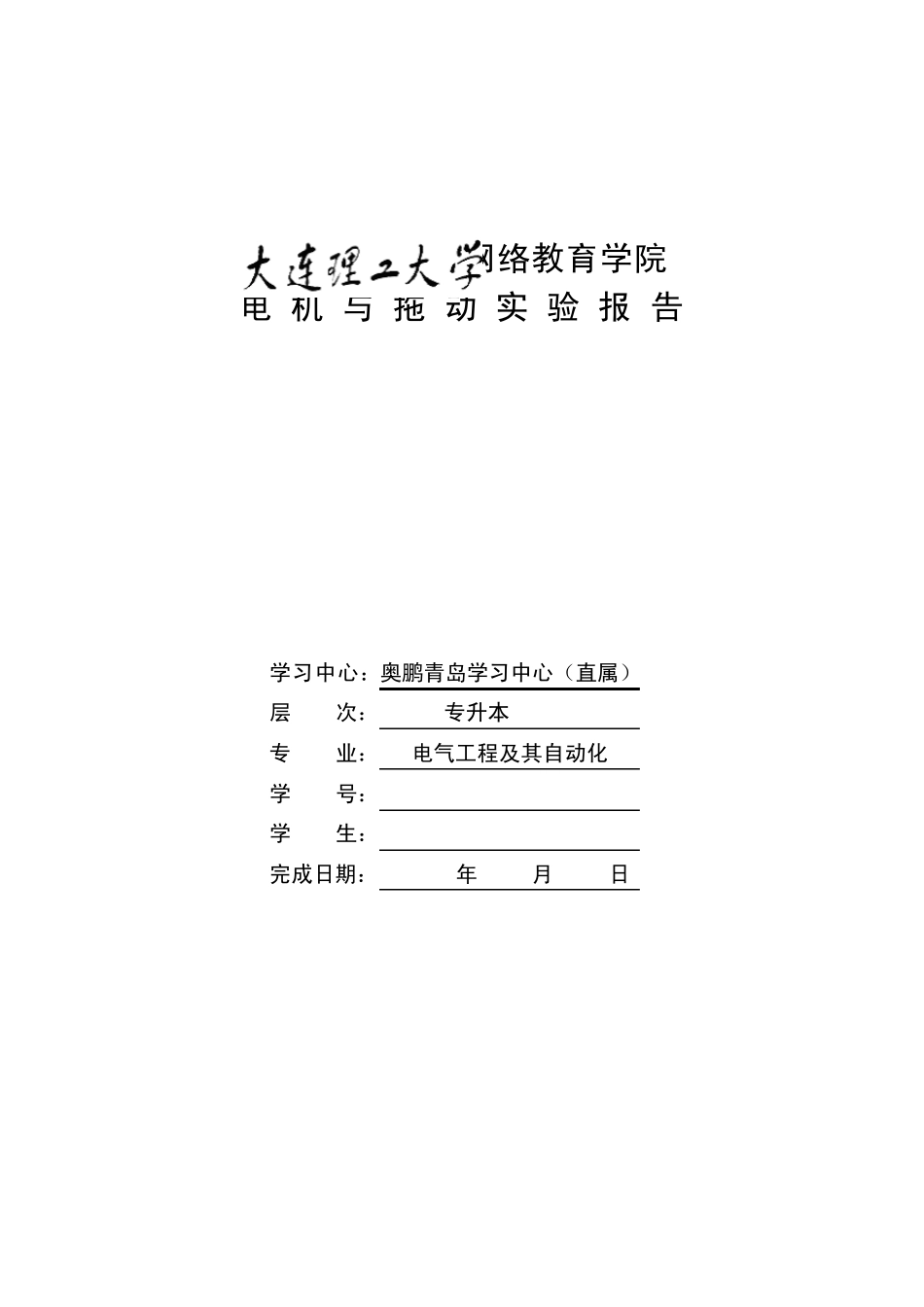

网络教育学院 电 机 与 拖 动 实 验 报 告 学习中心：奥鹏青岛学习中心（直属） 层 次： 专升本 专 业： 电气工程及其自动化 学 号： 学 生： 完成日期： 年 月 日 1 实验报告一 实验名称： 单相变压器实验 实验目的： 1、通过空载和短路实验测定变压器的变比和参数。 2、通过负载实验测取变压器的运行特性。 实验项目： 1、空载实验 测取空载特性0000U =f(I ), P =f(U ) 。 2、短路实验 测取短路特性kkkU =f(I ), P =f(I) 。 3、负载实验 保持11NU =U，2cos1 的条件下，测取22U =f(I ) 。 （一）填写实验设备表 名称 型号和规格 用途 使用注意事项 电机教学实验台 NMEL-II 提供电源，固定电机 使用前应该调节输出电压为零 三相组式变压器 实验所需变压器 短路实验时注意操作要快，以免短路实验线路过热 三相可调电阻器 NMEL-03 改变输出电流 通电前调至最大电阻值 功率表、功率因数表 NMEL-20 测量功率及功率因数 不得超过量程，且选择合适量程，线路不能接错 交流电压表、电流表 MEL-001C 测量交流电压、交流电流 不得超过量程，且要选择合适量程，注意正负不能接错 旋转指示灯及开关板 NMEL-05 用作通、断电 电路连接后闭合，完成实验拆除电路前断开 2 （二）空载实验 1．填写空载实验数据表格 表1-1 序 号 实 验 数 据 计算数据 0U (V) 0I (A) 0P (W ) U 1U1。1U 2 2cos  1 119.7 0.132 1.93 224.4 0.12 2 113.6 0.089 1.62 212.8 0.16 3 109.9 0.007 1.48 206.3 0.17 4 105.2 0.066 1.31 196.9 0.19 5 99.06 0.057 1.14 185.8 0.20 6 86.06 0.043 0.84 161.3 0.23 7 74.78 0.035 0.63 139.6 0.24 2. 根据上面所得数据计算得到铁损耗FeP 、励磁电阻mR 、励磁电抗mX、电压比 k 表1-2 序 号 实 验 数 据 计 算 数 据 0U (V) 0I (A) 0P (W ) U 1U1。1U 2 FeP mR mX k 1 119.7 0.132 1.93 224.4 1.93 110.8 900 0.53 2 113.6 0.089 1.62 212.8 1.62 204.5 1258.8 0.531 3 109.9 0.077 1.48 206.3 1.48 249.6 1405.3 0.53 4 105.2 0.066 1.31 196.9 1.31 300.7 1565.3 0.53 5 99.06 0.057 1.14 185.8 1.14 350.9 1702.1 0.53 6 86.03 0.043 0.84 161.3 0.84 454.3 1948.4 0.53 7 74.7...
