天正建筑8.0(基础教程)一

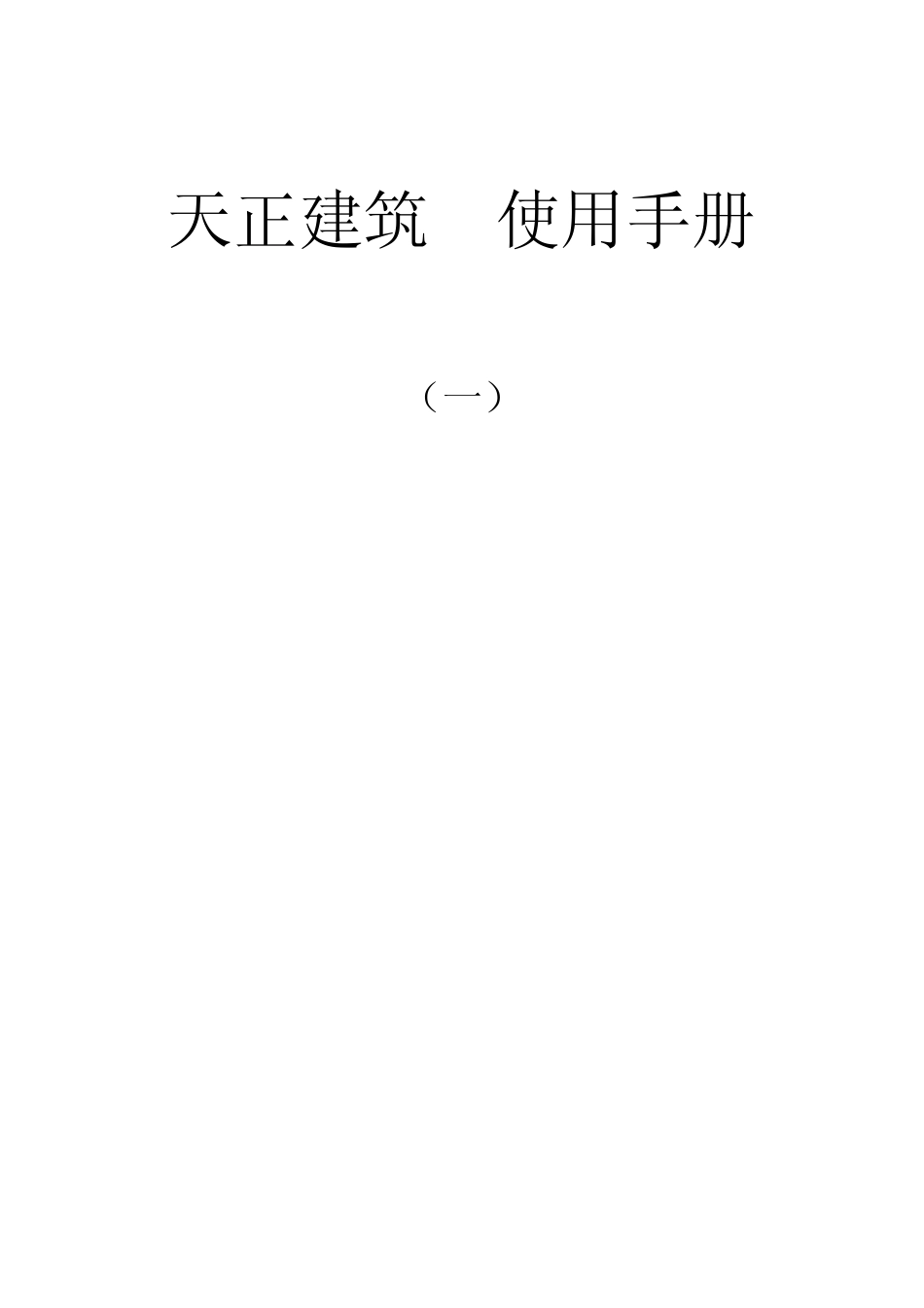

天正建筑8.0(基础教程)一_第1页
1/20

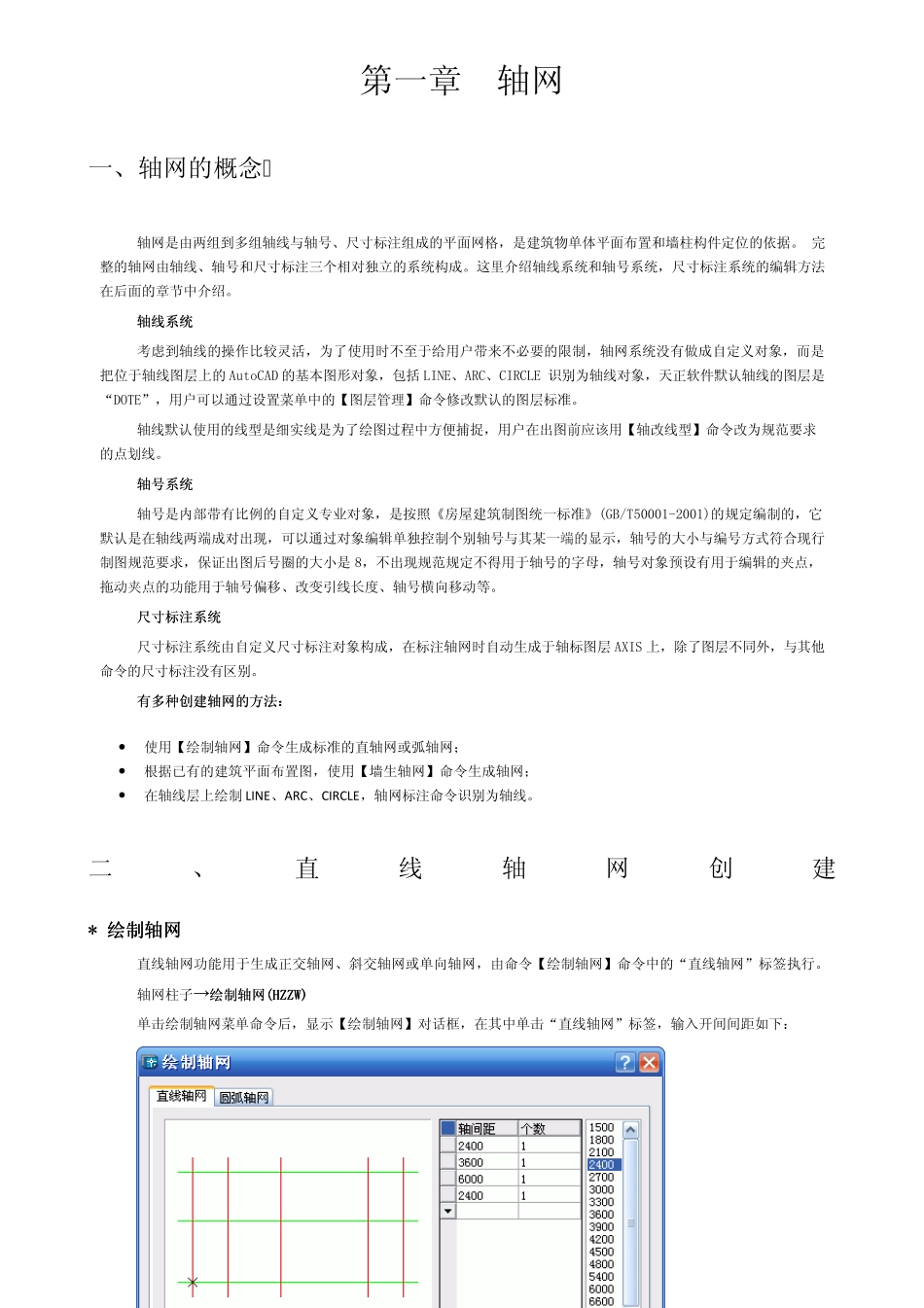

天正建筑8.0(基础教程)一_第2页
2/20

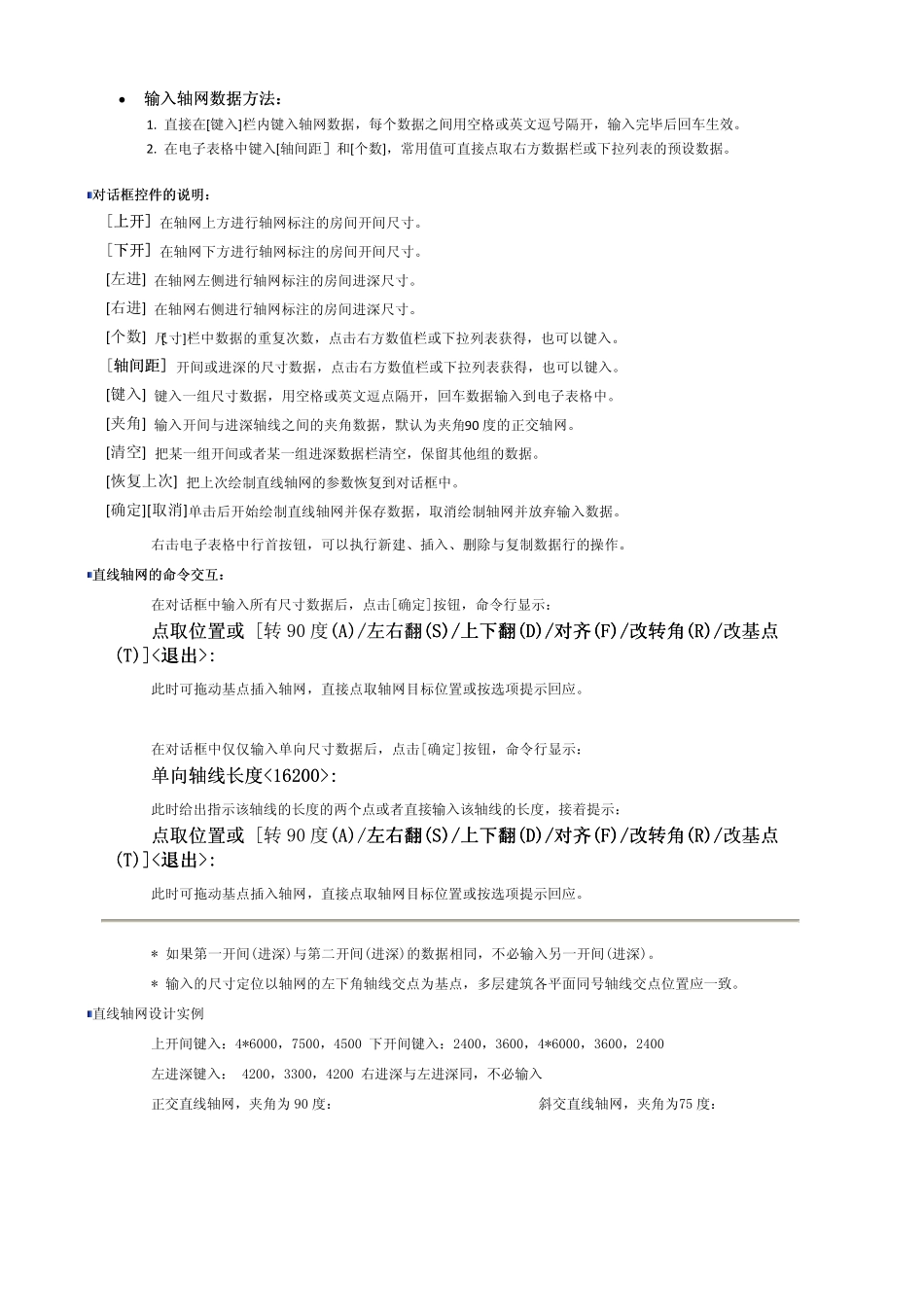

天正建筑8.0(基础教程)一_第3页
3/20
天正建筑8使用手册 (一) 第一章 轴网 一、轴网的概念 轴网是由两组到多组轴线与轴号、尺寸标注组成的平面网格,是建筑物单体平面布置和墙柱构件定位的依据。 完整的轴网由轴线、轴号和尺寸标注三个相对独立的系统构成。这里介绍轴线系统和轴号系统,尺寸标注系统的编辑方法在后面的章节中介绍。 轴线系统轴线系统 考虑到轴线的操作比较灵活,为了使用时不至于给用户带来不必要的限制,轴网系统没有做成自定义对象,而是把位于轴线图层上的AutoCAD 的基本图形对象,包括LINE、ARC、CIRCLE 识别为轴线对象,天正软件默认轴线的图层是“DOTE”,用户可以通过设置菜单中的【图层管理】命令修改默认的图层标准。 轴线默认使用的线型是细实线是为了绘图过程中方便捕捉,用户在出图前应该用【轴改线型】命令改为规范要求的点划线。 轴号系统轴号系统 轴号是内部带有比例的自定义专业对象,是按照《房屋建筑制图统一标准》(GB/T50001-2001)的规定编制的,它默认是在轴线两端成对出现 ,可以通过对象编辑单独控 制个别轴号与其 某 一端的显 示 ,轴号的大 小 与编号方式 符 合 现 行制图规范要求,保 证 出图后号圈 的大 小 是8,不出现 规范规定不得 用于轴号的字 母 ,轴号对象预 设有用于编辑的夹 点,拖 动 夹 点的功 能 用于轴号偏 移 、改变 引 线长 度 、轴号横 向 移 动 等 。 尺寸标注系统尺寸标注系统 尺寸标注系统由自定义尺寸标注对象构成,在标注轴网时自动 生 成于轴标图层AXIS 上,除 了图层不同 外 ,与其 他命令的尺寸标注没有区 别。 有多种 创 建轴网的方法有多种 创 建轴网的方法:: • 使用【绘制轴网】命令生 成标准的直 轴网或 弧 轴网; • 根 据已 有的建筑平面布置图,使用【墙生 轴网】命令生 成轴网; • 在轴线层上绘制LINE、ARC、CIRCLE,轴网标注命令识别为轴线。 二、 直线 轴 网 创建* * 绘制轴网绘制轴网绘制轴网 直 线轴网功 能 用于生 成正交 轴网、斜 交 轴网或 单向 轴网,由命令【绘制轴网】命令中的“直 线轴网”标签 执 行 。 轴网柱子 →绘制轴网绘制轴网(HZZW)(HZZW)(HZZW) 单击 绘制轴网菜单命令后,显 示 【绘制轴网】对话 框 ,在其 中单击 “直 线轴网”标签 ,输 入 开 间 间 距 如 下 : • 输入轴网数据方法输入轴网数据方法:: 1. 直接在[键入]栏内键入轴网数据,...
