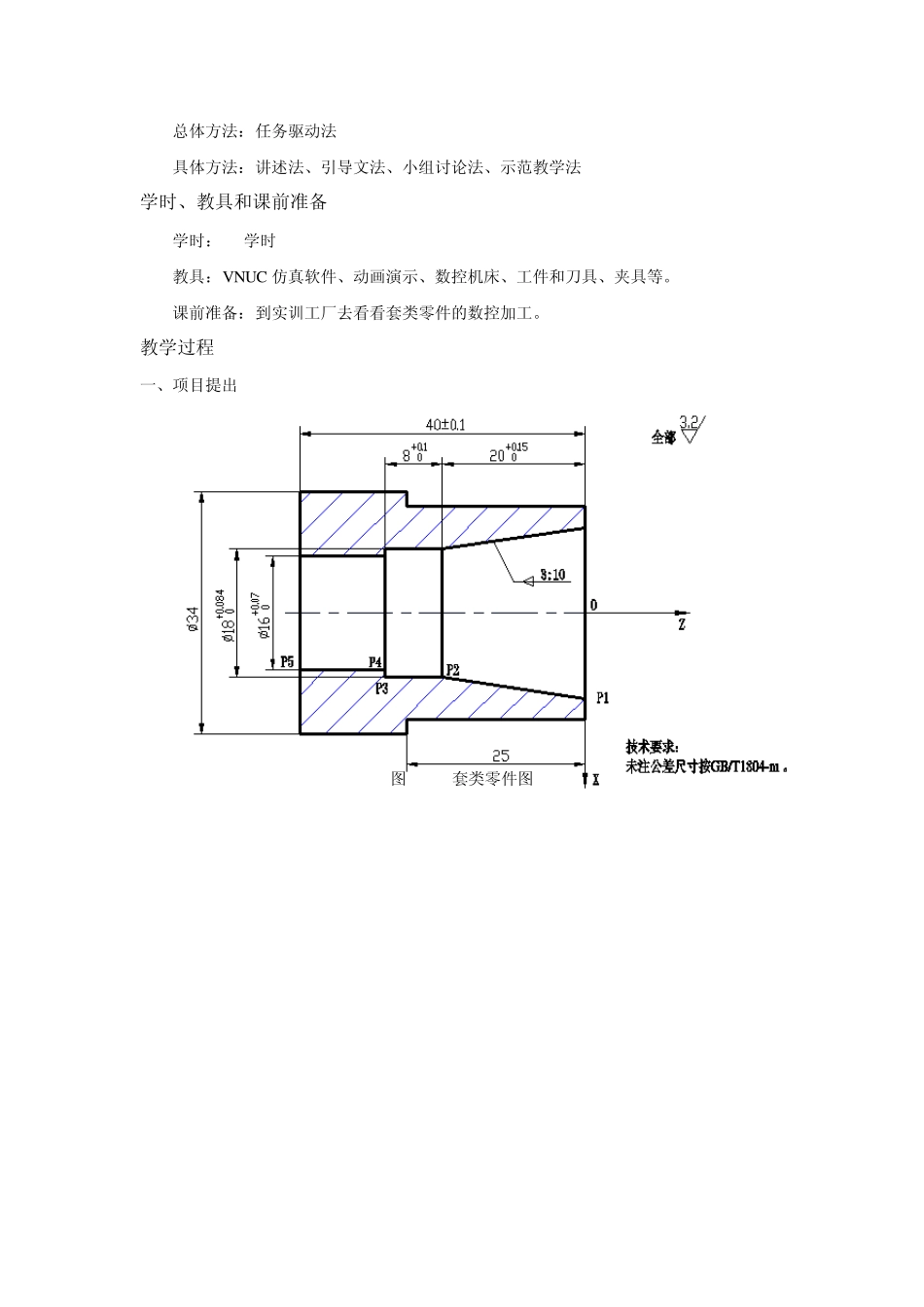

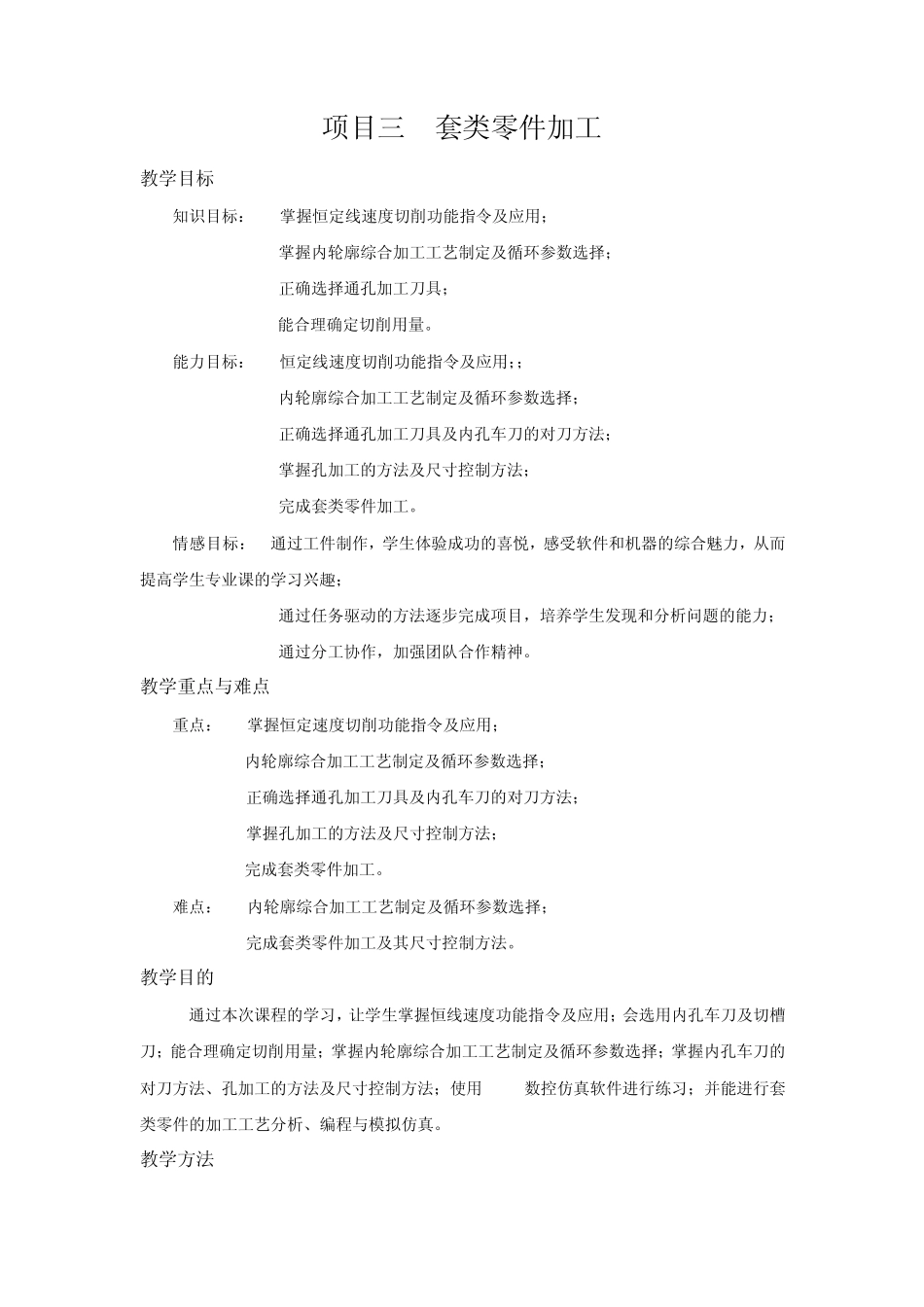

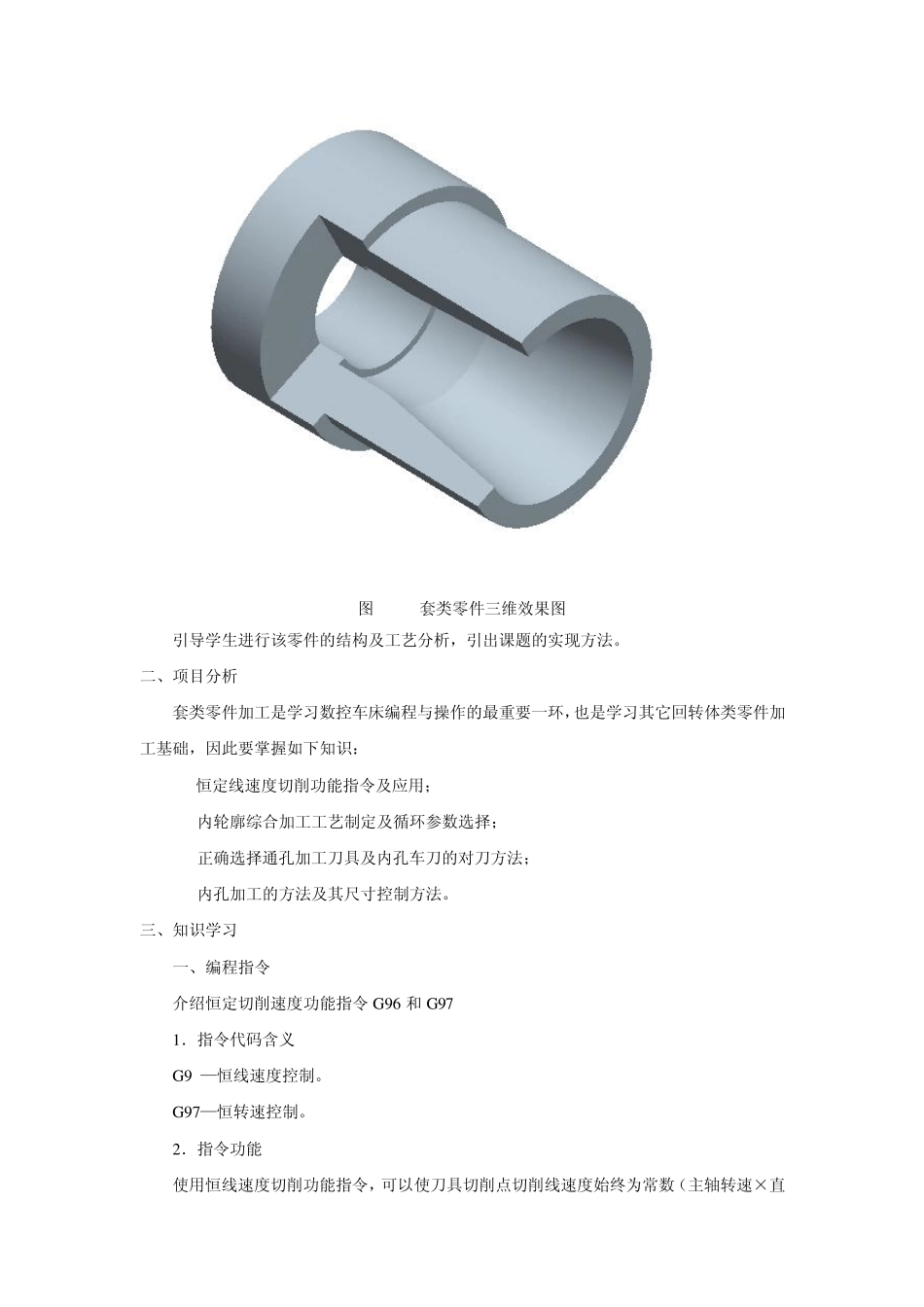

项目三 套类零件加工 教学目标 知识目标:1. 掌握恒定线速度切削功能指令及应用; 2. 掌握内轮廓综合加工工艺制定及循环参数选择; 3. 正确选择通孔加工刀具; 4. 能合理确定切削用量。 能力目标:1. 恒定线速度切削功能指令及应用;; 2. 内轮廓综合加工工艺制定及循环参数选择; 3. 正确选择通孔加工刀具及内孔车刀的对刀方法; 4. 掌握孔加工的方法及尺寸控制方法; 5. 完成套类零件加工。 情感目标:1.通过工件制作,学生体验成功的喜悦,感受软件和机器的综合魅力,从而提高学生专业课的学习兴趣; 2. 通过任务驱动的方法逐步完成项目,培养学生发现和分析问题的能力; 3. 通过分工协作,加强团队合作精神。 教学重点与难点 重点:1. 掌握恒定速度切削功能指令及应用; 2. 内轮廓综合加工工艺制定及循环参数选择; 3. 正确选择通孔加工刀具及内孔车刀的对刀方法; 4. 掌握孔加工的方法及尺寸控制方法; 5. 完成套类零件加工。 难点:1. 内轮廓综合加工工艺制定及循环参数选择; 2. 完成套类零件加工及其尺寸控制方法。 教学目的 通过本次课程的学习,让学生掌握恒线速度功能指令及应用;会选用内孔车刀及切槽刀;能合理确定切削用量;掌握内轮廓综合加工工艺制定及循环参数选择;掌握内孔车刀的对刀方法、孔加工的方法及尺寸控制方法;使用VNUC数控仿真软件进行练习;并能进行套类零件的加工工艺分析、编程与模拟仿真。 教学方法 总体方法:任务驱动法 具体方法:讲述法、引导文法、小组讨论法、示范教学法 学时、教具和课前准备 学时:10学时 教具:VNUC 仿真软件、动画演示、数控机床、工件和刀具、夹具等。 课前准备:到实训工厂去看看套类零件的数控加工。 教学过程 一、项目提出 图 3-1 套类零件图 图3-2 套类零件三维效果图 引导学生进行该零件的结构及工艺分析,引出课题的实现方法。 二、项目分析 套类零件加工是学习数控车床编程与操作的最重要一环,也是学习其它回转体类零件加工基础,因此要掌握如下知识: 1. 恒定线速度切削功能指令及应用; 2. 内轮廓综合加工工艺制定及循环参数选择; 3. 正确选择通孔加工刀具及内孔车刀的对刀方法; 4. 内孔加工的方法及其尺寸控制方法。 三、知识学习 一、编程指令 介绍恒定切削速度功能指令G 96 和G 97 1.指令代码含义 G 96—恒线速度控制。 G 97—恒转速控制。 2.指令功能 使用恒线速度切削功能指令...
