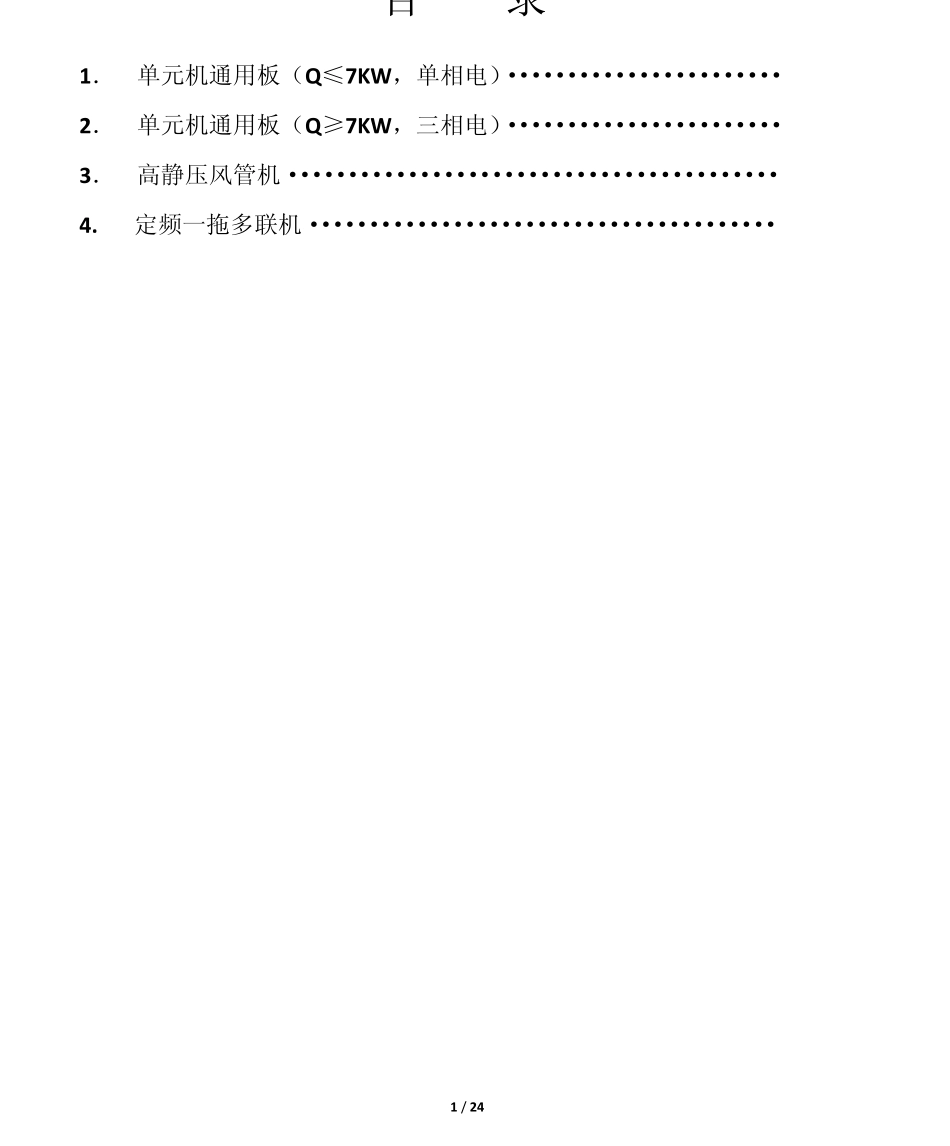

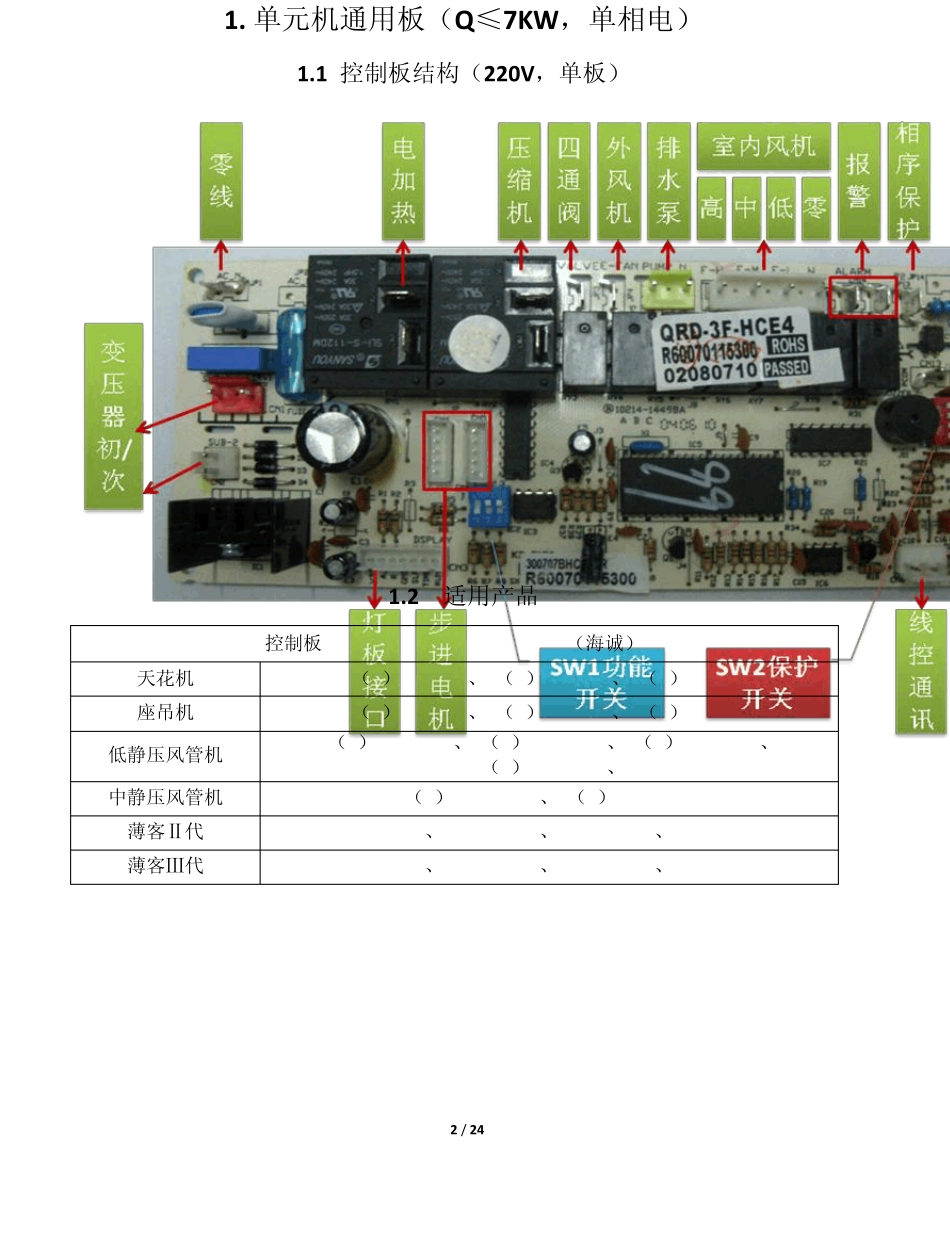

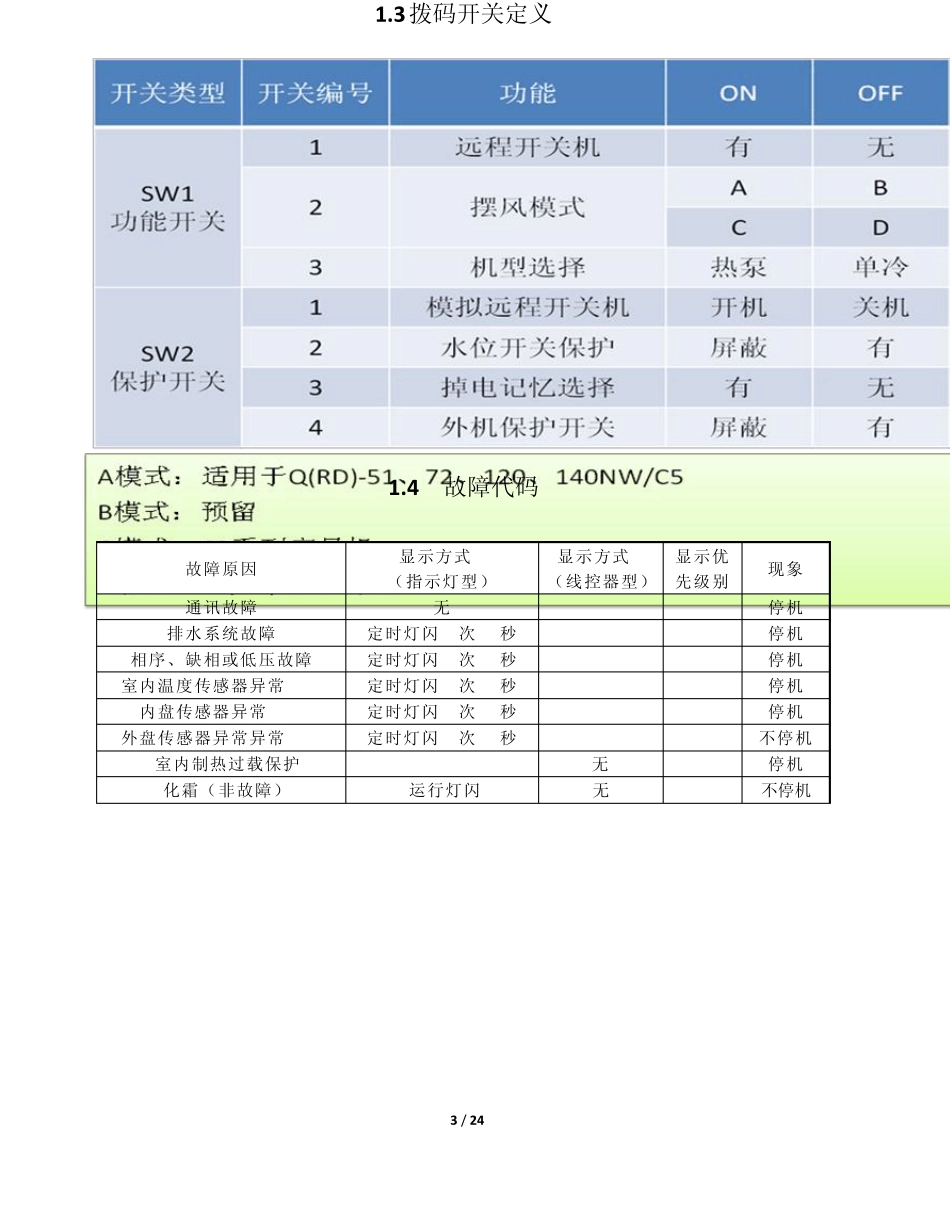

1 / 24 目 录 1． 单元机通用板（Q≤7KW ，单相电）·······················02 2． 单元机通用板（Q≥7KW ，三相电）·······················04 3． 高静压风管机·········································07 4. 定频一拖多联机·······································16 2 / 24 1. 单元机通用板（Q≤7KW ，单相电） 1.1 控制板结构（220V，单板） 1.2 适用产品 控制板QRD-3F-HCE4 R60070115300 （海诚） 天花机 Q（R）-36N/C5、Q（R）-51N/C5、Q（R）-72N/C5 座吊机 D（R）-36N/C3、D（R）-51N/C3、D（R）-72N/C3 低静压风管机 G（R）-26D/DS3、G（R）-36D/DS3、G（R）-51D/DS3、 G（R）-72D/DS3、 中静压风管机 G（R）-51D/DGS3、G（R）-72D/DGS3 薄客Ⅱ代 GR-26D/DC2、GR-36D/DC2、GR-51D/DC2、GR-72D/DC2 薄客Ⅲ代 GR-26D/DC3、GR-36D/DC3、GR-51D/DC3、GR-72D/DC3 3 / 24 1.3 拨码开关定义 1.4 故障代码 故障原因 显示方式1 （指示灯型） 显示方式2 （线控器型） 显示优 先级别 现象 通讯故障 无 E5 1 停机 排水系统故障 定时灯闪4次/8秒 E4 2 停机 相序、缺相或低压故障 定时灯闪6次/8秒 E6 3 停机 室内温度传感器异常(TA) 定时灯闪1次/8秒 E1 4 停机 内盘传感器异常(TE) 定时灯闪2次/8秒 E3 5 停机 外盘传感器异常异常(TW) 定时灯闪2次/1秒 E2 6 不停机 室内制热过载保护 无 7 停机 化霜（非故障） 运行灯闪 无 8 不停机 4 / 24 2． 单元机通用板（Q≥7KW ，三相电） 2.1 室内机控制板结构 2.2 室外机控制板结构 5 / 24 2.3 适用机型 室内机控制板 QRD-SN3F-HCE1 60070114500 （海诚） 室外机控制板 QRD-SW1C-HCE2 60070114800 （海诚） 天花机 Q（RD）-72N/C5、Q（RD）-120N/C5、Q（RD）-140N/C5 座吊机 D（R）-72N/C3、D（R）-120N/C3、D（R）-140N/C3 D（R）-160N/C3 低静压风管机 G（R）-72D/DS3、G（R）-120D/DS3、G（R）-140D/DS3 中静压风管机 G（R）-72D/DGS3、G（R）-120D/DGS3、G（R）-140D/DGS3 G（R）-160D/DGS3 2.4 拨码开关定义 6 / 24 2.5 故障代码 注：当线控器或主控板连续2 分钟未收到正确的通讯信号， 则关机并指示相应故障代码，一旦...
