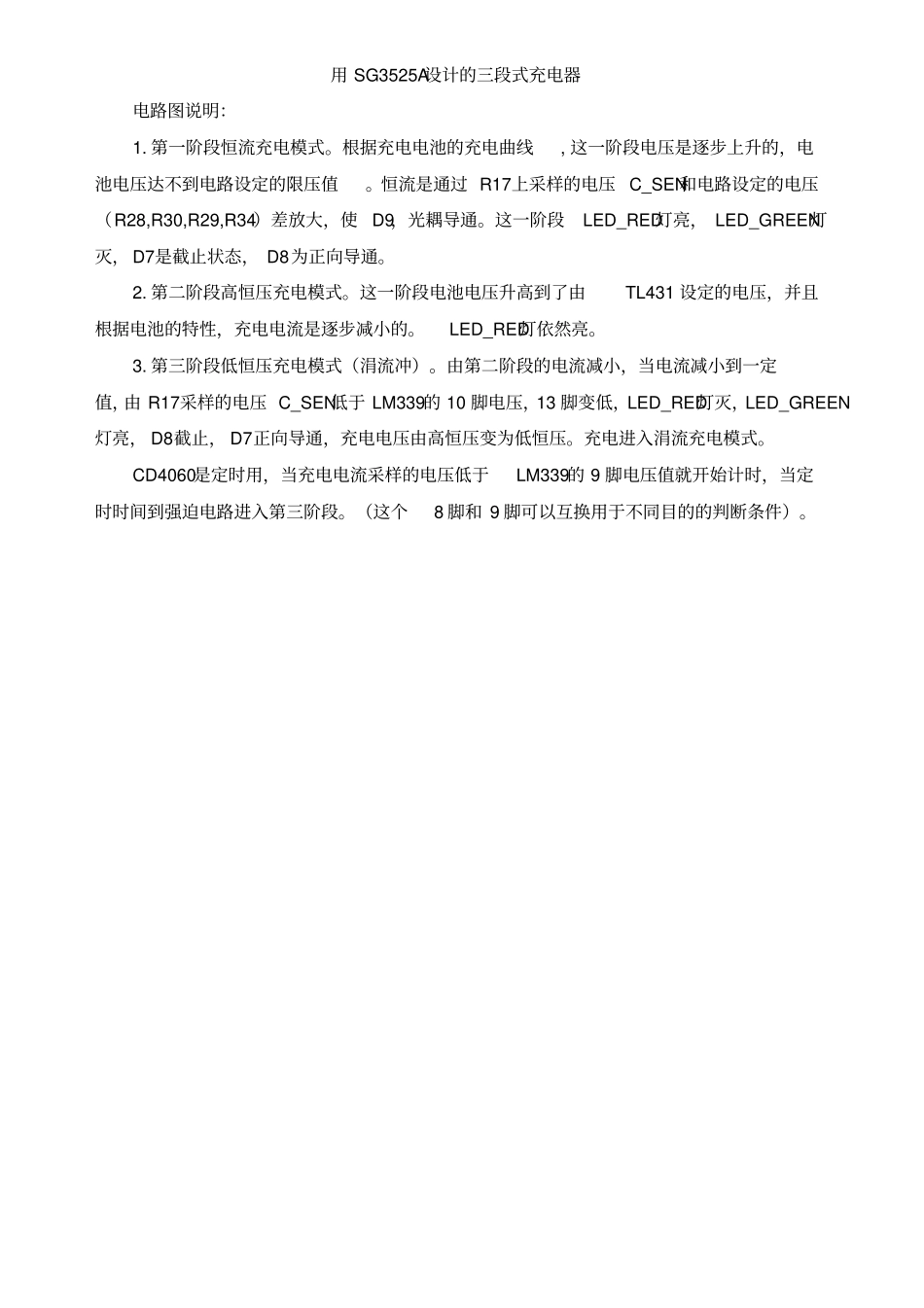

用 SG3525A设计的三段式充电器电路图说明：1. 第一阶段恒流充电模式。根据充电电池的充电曲线, 这一阶段电压是逐步上升的，电池电压达不到电路设定的限压值。恒流是通过 R17上采样的电压 C_SEN和电路设定的电压（R28,R30,R29,R34）差放大，使D9，光耦导通。这一阶段LED_RED灯亮， LED_GREEN灯灭， D7是截止状态， D8为正向导通。2. 第二阶段高恒压充电模式。这一阶段电池电压升高到了由TL431 设定的电压，并且根据电池的特性，充电电流是逐步减小的。LED_RED灯依然亮。3. 第三阶段低恒压充电模式（涓流冲）。由第二阶段的电流减小，当电流减小到一定值，由 R17采样的电压 C_SEN低于 LM339的 10 脚电压，13 脚变低，LED_RED灯灭，LED_GREEN灯亮， D8截止， D7正向导通，充电电压由高恒压变为低恒压。充电进入涓流充电模式。CD4060是定时用，当充电电流采样的电压低于LM339的 9 脚电压值就开始计时，当定时时间到强迫电路进入第三阶段。（这个8 脚和 9 脚可以互换用于不同目的的判断条件）。C23.3uFC3104C010.1U/250VC1_150V/2200uFC1_250V/470uFINV1NL2SYNC3OSC4CT5RT6DISC7SOFTS8COMP9SHUT10OUTA11GND12VC13OUTB14VCC15VREF16U1SG3525ATPM621234J1LN24VACQ1IXFH150N15PQ2IXFH150N15PF1D1DSA80C100PBD2DSA80C100PBL1RQ110RRQ210RR71KR81KR1100KDZ115VR24.7KR34.7KR4330KR5100C40.001uFC81nFCT 0.001uFC50.1uFC70.001uFR6 1KRT11kQ38050OCOVR9100R10100RC91nFC110.1uF+C1_350V/4700uF+C1_450V/4700uFD3DSA60C100PBD4DSA60C100PBL3C100.1uF1 234J2VOCY1JN102MA1CR1KBPC5001R112KR121KC210.1uFA1618U3TL431U2PC817R13100KR14100KR15100KR170.005/2WR1810K/1%R19620/1%R20220/1%R211K/1%R21A***D5DSA60C60PBC_SEND71N4148D81N4148D91N4148D101N4148C13102C14104C15103C16104C17104Cx 1uFC20103R2310KR241KR252KR2610KR2710KR28***R29100K/1%R301.8K/1%R311KR321KR331KR34220/1%R353.9kR365.6KR373.9kR381k/1/2WR3951k/1%R4051k/1%R411k/0.5WR420RVOVODZ35.1VDZ45.1VVOVODL1LED_REDDL2LED_GREENL42.2uH/500mAV+VDDVREFDZ512VVREFVCCVDDR30A***R4310KR441K/1%R45250K/1%R4610KR4743KRs1.8MRx510kVDDCIN11COUT9COUT10RST12Q47Q55Q64Q76Q814Q913Q1015Q121Q132Q143VCC16GND8U54060VDDC_SEN+C1_547uF/16V+C1_6100uF/35V+C1_747uF/16VVDDV+VCCVCCR501KR510.001R/2WR521K/1%R53169K/1%R54100R576.7K/1%R581K/1%R604.7KC220.1uFC240.1uFC250.1uFC260.1uFC270.1uFD111N4148VREFA2VINVREFOVOC+C1_910uF/50VVINT=2^13*2.2RxCx=2.6小时过压保护》34V过流保护》30AVCC1HIN2LIN3COM4LO5VS6HO7VB8U8IR2103VCC1HIN2LIN3COM4LO5VS6HO7VB8U9IR2103D6A1N4148D6B1N4148CQ1104CQ2104321411U4ALM324567U4BLM3241098U4CLM324121314U4DLM324321411U6ALM324567U6BLM324A2
