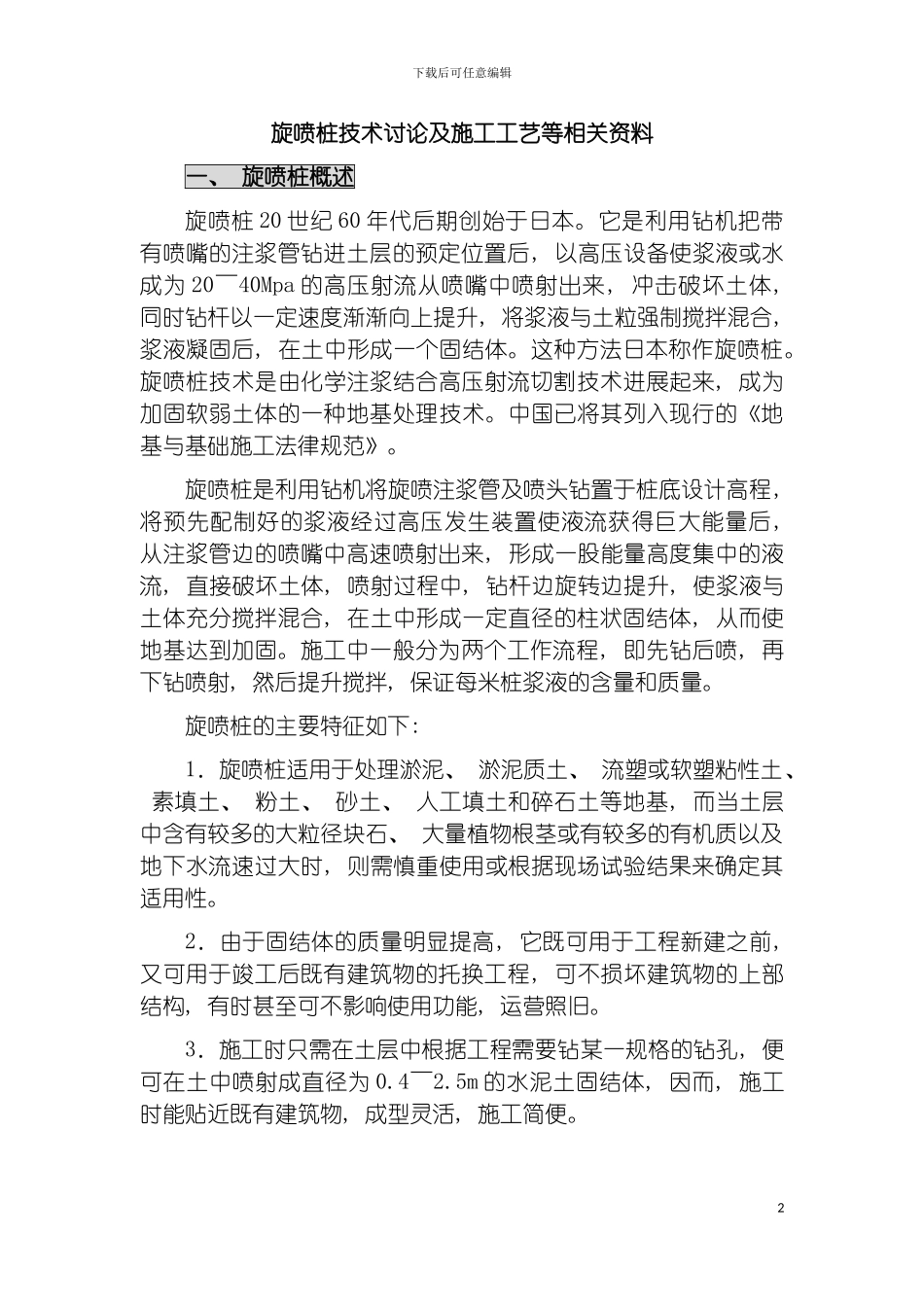

下载后可任意编辑旋喷桩技术讨论及施工工艺等相关资料1下载后可任意编辑旋喷桩技术讨论及施工工艺等相关资料一、 旋喷桩概述旋喷桩 20 世纪 60 年代后期创始于日本。它是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后, 以高压设备使浆液或水成为 20～40Mpa 的高压射流从喷嘴中喷射出来, 冲击破坏土体, 同时钻杆以一定速度渐渐向上提升, 将浆液与土粒强制搅拌混合, 浆液凝固后, 在土中形成一个固结体。这种方法日本称作旋喷桩。旋喷桩技术是由化学注浆结合高压射流切割技术进展起来, 成为加固软弱土体的一种地基处理技术。中国已将其列入现行的《地基与基础施工法律规范》。 旋喷桩是利用钻机将旋喷注浆管及喷头钻置于桩底设计高程, 将预先配制好的浆液经过高压发生装置使液流获得巨大能量后, 从注浆管边的喷嘴中高速喷射出来, 形成一股能量高度集中的液流, 直接破坏土体, 喷射过程中, 钻杆边旋转边提升, 使浆液与土体充分搅拌混合, 在土中形成一定直径的柱状固结体, 从而使地基达到加固。施工中一般分为两个工作流程, 即先钻后喷, 再下钻喷射, 然后提升搅拌, 保证每米桩浆液的含量和质量。旋喷桩的主要特征如下: 1．旋喷桩适用于处理淤泥、 淤泥质土、 流塑或软塑粘性土、 素填土、 粉土、 砂土、 人工填土和碎石土等地基, 而当土层中含有较多的大粒径块石、 大量植物根茎或有较多的有机质以及地下水流速过大时, 则需慎重使用或根据现场试验结果来确定其适用性。2．由于固结体的质量明显提高, 它既可用于工程新建之前, 又可用于竣工后既有建筑物的托换工程, 可不损坏建筑物的上部结构, 有时甚至可不影响使用功能, 运营照旧。3．施工时只需在土层中根据工程需要钻某一规格的钻孔, 便可在土中喷射成直径为 0.4～2.5m 的水泥土固结体, 因而, 施工时能贴近既有建筑物, 成型灵活, 施工简便。2下载后可任意编辑4．浆液以水泥为主体, 料源宽阔。在地下水流速快、 含有腐蚀性、 土的含水量大或固结体强度要求高的情况下, 则可在水泥中掺入适量的外加剂, 以达到速凝、 高强、 抗冻、 耐蚀和浆液不沉淀等效果。5. 在施工方法上, 可分别采纳单管法、 双重管法、 三重管法; 在喷射形式上又可分为旋喷、 定喷和摆喷三种, 加固深度一般大于 5.0m。其具有成桩速度快、 效率高、 施工无振动、 无噪音等特点; 但施工中水泥浆流失( 浪费) 较多, 会造成一定范围的施工环境污染。旋喷桩(...
