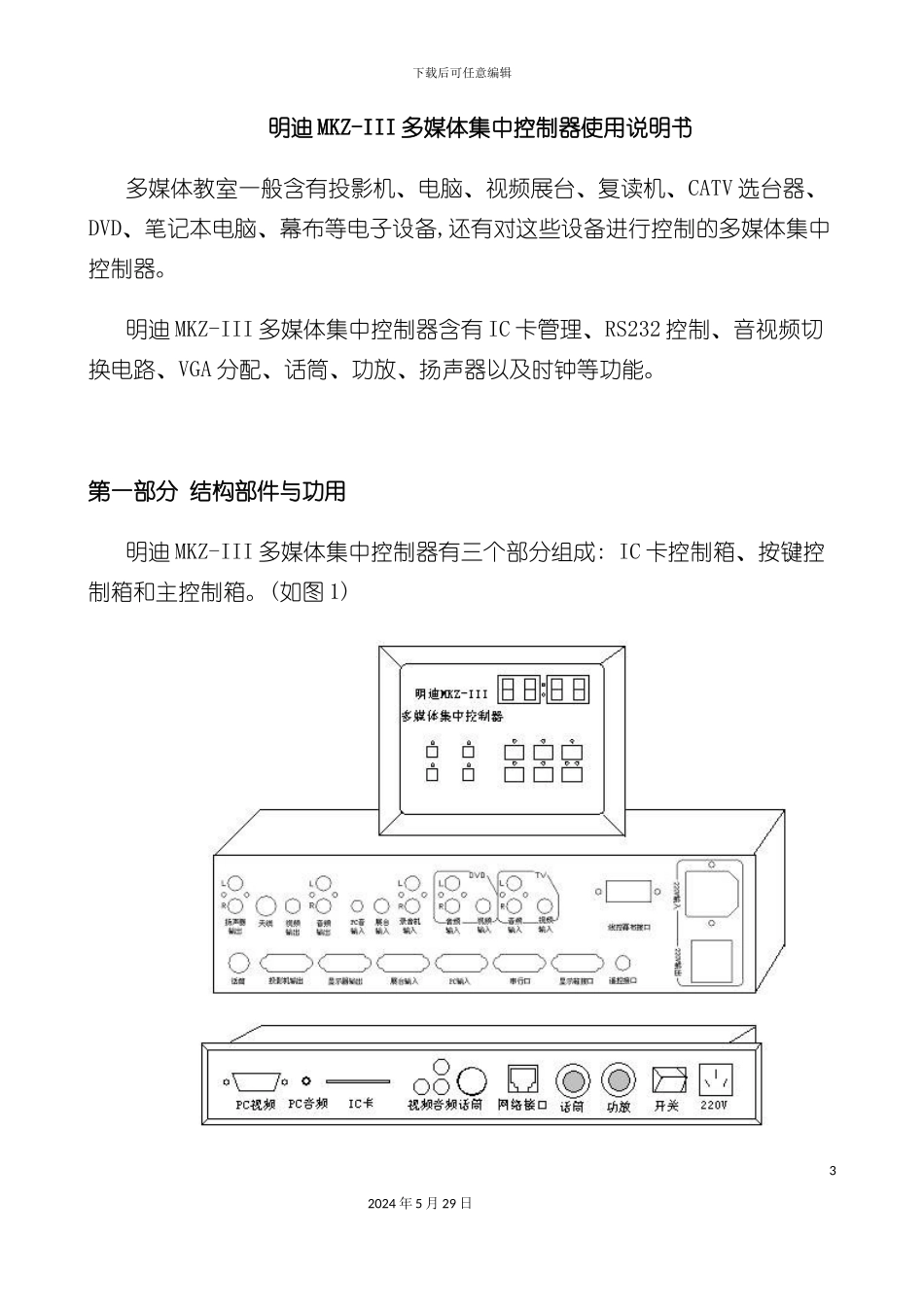

下载后可任意编辑明迪 MKZIII 多媒体集中控制器使用说明书12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑明迪 MKZ-III 多媒体集中控制器使用说明书 多媒体教室一般含有投影机、电脑、视频展台、复读机、CATV 选台器、DVD、笔记本电脑、幕布等电子设备,还有对这些设备进行控制的多媒体集中控制器。明迪 MKZ-III 多媒体集中控制器含有 IC 卡管理、RS232 控制、音视频切换电路、VGA 分配、话筒、功放、扬声器以及时钟等功能。 第一部分 结构部件与功用 明迪 MKZ-III 多媒体集中控制器有三个部分组成: IC 卡控制箱、按键控制箱和主控制箱。(如图 1)32024 年 5 月 29 日下载后可任意编辑 图 1 一套完整的明迪 MKZ-III 多媒体集中控制器 一、IC 卡控制箱 1、 功能:主要起识别并读取 IC 卡的作用,正确识别 IC 卡后,集中控制器方可被使用,其它设备方可通电。2、 组成:由笔记本 PC 音视频接口、IC 卡口、外接音视频接口、网络接口、话筒及功放旋 钮和电源开关组成。(如图 2) 图 2 明迪 MKZ-III 多媒体集中控制器的 IC 卡控制箱 二、按键控制箱 1、功能:用户经过按键对各设备进行控制,时钟和一些控制信息在显示窗口显示出来。2、 组成:由投影机”开”、”关”、幕布”上”、”下”、”计算机”、”展台”、”录音机”、”外接电脑”、”外接音视频”、”电视”、 ”DVD”十个按键和时钟显示区组成。插卡以后时钟显示为北京时间,如 18:18;电源打开未插卡时钟显示为 0;在投影机开的状态下拔卡会有149 到 0 的倒计时;在投影机关的状态下拔卡会有 19 到 0 的倒计时。(如图3)42024 年 5 月 29 日下载后可任意编辑图 3 明迪 MKZ-III 多媒体集中控制器的按键控制箱 三、主控制箱 1、 功能: 接收 IC 卡控制箱和按键控制箱发出的信号,并完成所有的动作。如开关投影机、升降幕布和各种信号的切换。 2、 组成:主要是计算机、展台、电视、DVD、录音机等设备的输入输出接口以及控制投影机的 RS-232 接口,幕布接口和电源输入输出接口。(如图 4) 图 4 明迪 MKZ-III 多媒体集中控制器的主控制箱 第二部分 使用过程说明 一、使用过程 打开总电源,正确插入 IC 卡,上电 Æ 按投影幕的”下”键放下幕布 Æ 按投影机的”开”键打开投影机。52024 年 5 月 29 日下载后可任意编辑Æ 按”计算机”键,则在投影机上可显示计算机的信息,...
