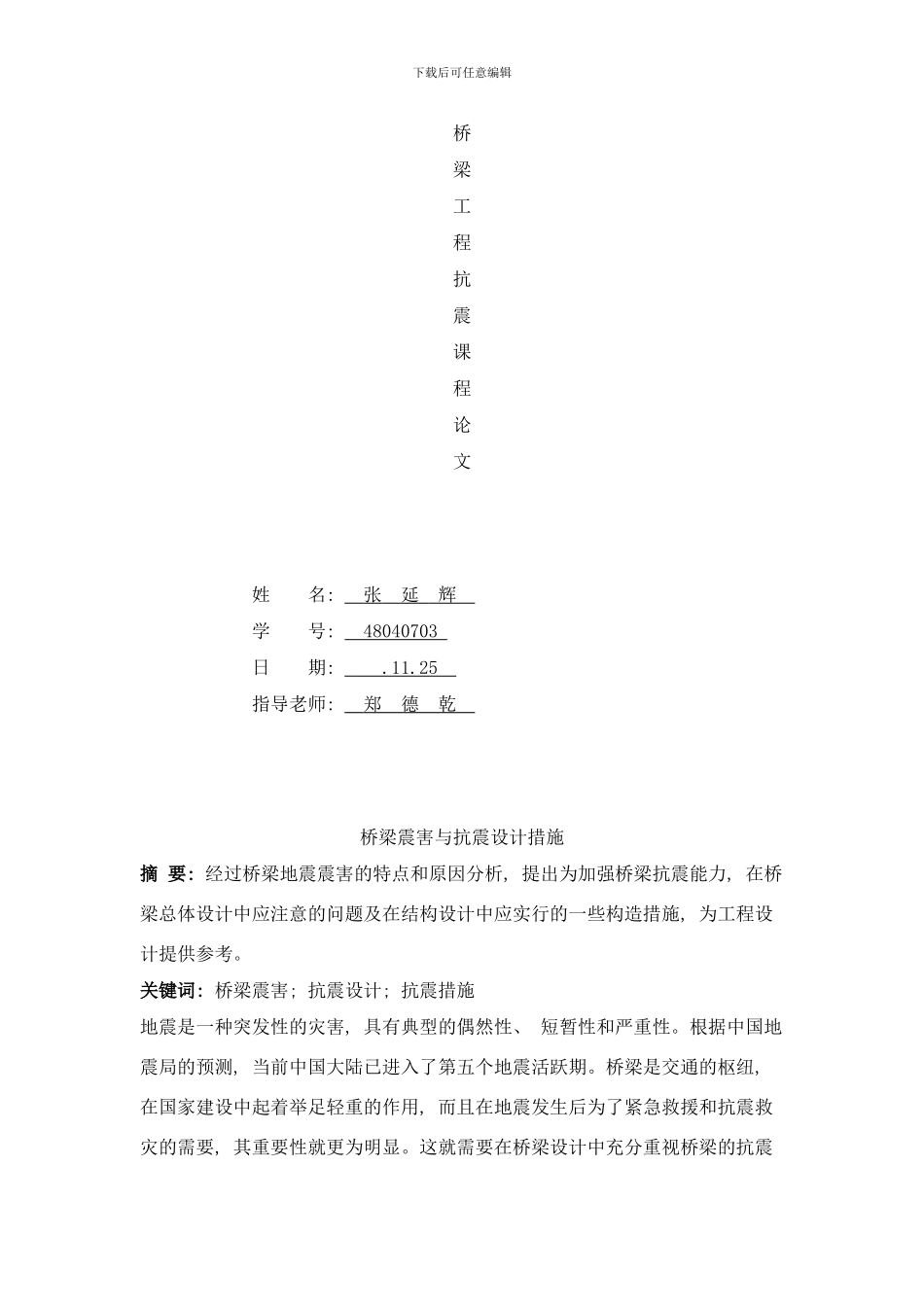

下载后可任意编辑桥梁工程抗震课程论文姓 名: 张 延 辉 学 号: 48040703 日 期: .11.25 指导老师: 郑 德 乾 桥梁震害与抗震设计措施摘 要: 经过桥梁地震震害的特点和原因分析, 提出为加强桥梁抗震能力, 在桥梁总体设计中应注意的问题及在结构设计中应实行的一些构造措施, 为工程设计提供参考。关键词: 桥梁震害; 抗震设计; 抗震措施地震是一种突发性的灾害, 具有典型的偶然性、 短暂性和严重性。根据中国地震局的预测, 当前中国大陆已进入了第五个地震活跃期。桥梁是交通的枢纽, 在国家建设中起着举足轻重的作用, 而且在地震发生后为了紧急救援和抗震救灾的需要, 其重要性就更为明显。这就需要在桥梁设计中充分重视桥梁的抗震下载后可任意编辑设计, 贯彻执行新修订的抗震设计法律规范,实施有效的抗震设防措施。1 桥梁震害现象分析20 世纪70 年代以来, 国内外发生过一系列大地震。对这些震例中的桥梁结构进行调查和分析后, 对桥梁震害的特点和产生的原因, 概括起来有以下几个方面:1.1 地基破坏由于地基软弱, 地震时当部分地基液化失效后引起结构物的整体倾斜、 下沉等严重变形, 使落梁的可能性增大, 进而导致结构物的破坏, 震害较重。1.2 基础破坏扩大基础和桩基的承台本身刚度比较大, 自身震害极少见。但当结构周围的地基受到地震作用强度降低时, 基础就会发生沉降或滑移,桩基础可能发生剪断、 倾斜破坏, 进而引起墩台倾斜、 倒塌或折断。这是导致桥梁结构破坏的重要原因。1.3 桥台位移、 沉陷地震时, 桥台与台后填土是不完全固结的。填土的纵向土压力增大, 桥梁与桥台之间的冲撞产生相当大的被动土压力, 造成桥台有向桥跨方向移动的趋势。又由于桥面的支撑作用, 桥台将发生以桥台顶端为支点的竖向旋转, 导致基础破坏。建造在液化土上的桥台还可能垂直沉陷, 这又将造成桥台承受过大的扭矩而破坏。1.4 墩柱破坏墩柱是桥梁抗侧向力的主要构件, 因此墩柱的破坏是最普遍的。墩柱破坏的主要表现形式有: 弯曲强度不足、 弯曲延性不足、 纵筋搭接区的抗弯能力以及剪切强度不足等。墩柱的破坏往往引起一系列的连锁反应, 如落梁、 整个结构的倒塌等。而落梁对墩台侧壁的撞击又对下部结构造成新的破坏。1.5 盖梁破坏不论是悬臂结构的盖梁, 还是两端刚结于柱的盖梁, 破坏形式主要表现为抗剪强度不足或锚固筋不能满足抗拉要求, 从而引起锚固端破坏。1.6 支撑连接构件破坏下载后可任意编辑...
