模板投标计算样本

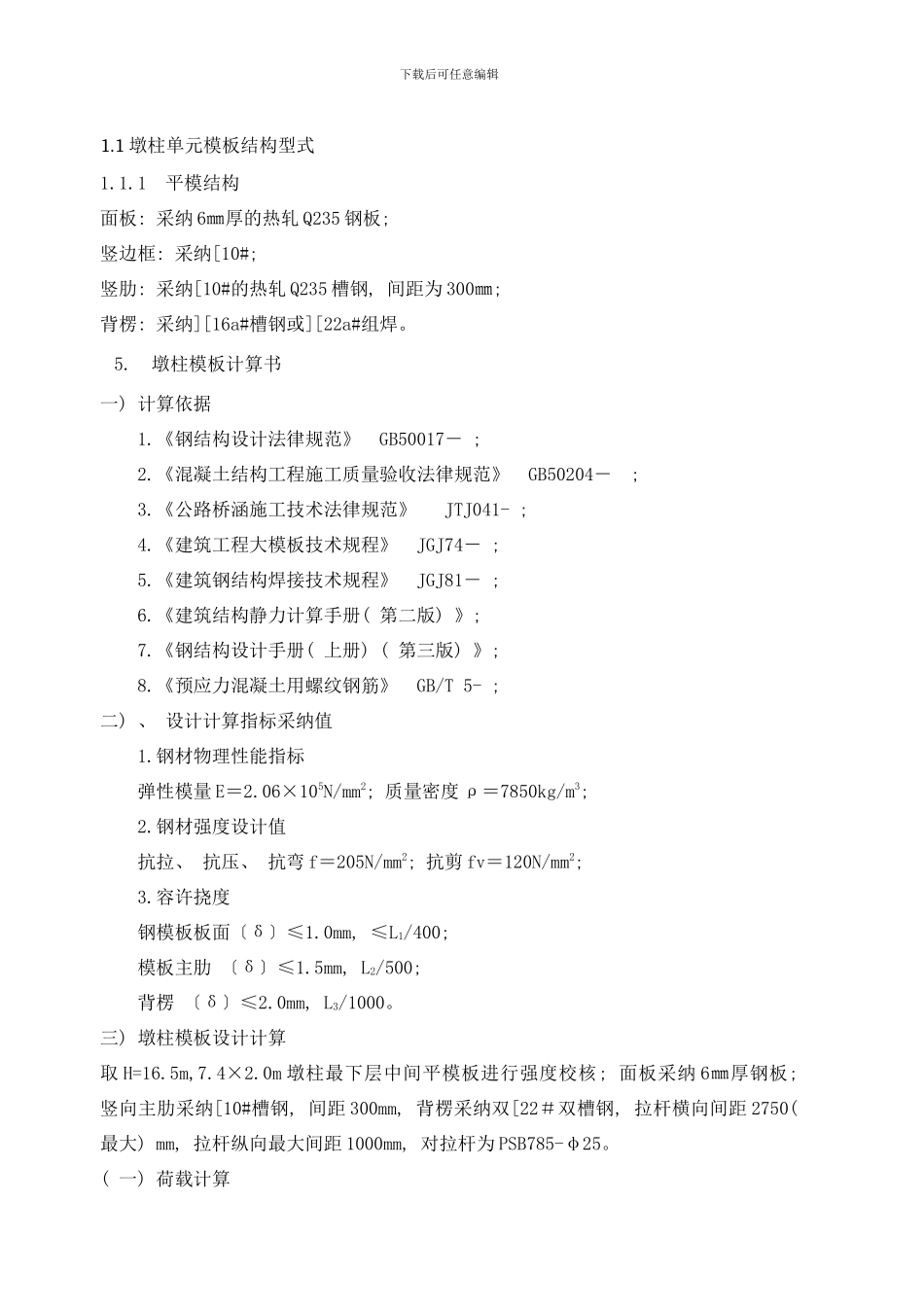

下载后可任意编辑1.1 墩柱单元模板结构型式1.1.1 平模结构 面板: 采纳 6㎜厚的热轧 Q235 钢板; 竖边框: 采纳[10#; 竖肋: 采纳[10#的热轧 Q235 槽钢, 间距为 300㎜; 背楞: 采纳][16a#槽钢或][22a#组焊。5. 墩柱模板计算书一) 计算依据 1.《钢结构设计法律规范》 GB50017－ ; 2.《混凝土结构工程施工质量验收法律规范》 GB50204－ ; 3.《公路桥涵施工技术法律规范》 JTJ041- ; 4.《建筑工程大模板技术规程》 JGJ74－ ; 5.《建筑钢结构焊接技术规程》 JGJ81－ ; 6.《建筑结构静力计算手册( 第二版) 》; 7.《钢结构设计手册( 上册) ( 第三版) 》; 8.《预应力混凝土用螺纹钢筋》 GB/T 5- ; 二) 、 设计计算指标采纳值 1.钢材物理性能指标 弹性模量 E＝2.06×105N/mm2; 质量密度 ρ＝7850kg/m3; 2.钢材强度设计值 抗拉、 抗压、 抗弯 f＝205N/mm2; 抗剪 fv＝120N/mm2; 3.容许挠度 钢模板板面〔δ〕≤1.0mm, ≤L1/400; 模板主肋 〔δ〕≤1.5mm, L2/500; 背楞 〔δ〕≤2.0mm, L3/1000。三) 墩柱模板设计计算取 H=16.5m,7.4×2.0m 墩柱最下层中间平模板进行强度校核; 面板采纳 6㎜厚钢板; 竖向主肋采纳[10#槽钢, 间距 300mm, 背楞采纳双[22＃双槽钢, 拉杆横向间距 2750( 最大) mm, 拉杆纵向最大间距 1000mm, 对拉杆为 PSB785-φ25。( 一) 荷载计算下载后可任意编辑 水平荷载统计: 新浇混凝土对模板的水平侧压力标准值。对模板产生侧压力的荷载主要有三种: 振动器产生的荷载: 4.0 kN/m2; 或倾倒混凝土产生的冲击荷载: 4.0 kN/m2; 二者不同时计算。新浇混凝土对模板的侧压力; 荷载组合为: 强度检算: 1+2; 刚度检算: 2 (不乘荷载分项系数) 当采纳内部振捣器, 混凝土的浇筑速度在 6m/h 以下时, 新浇的普通混凝土作用于模板的最大侧压力可按下式计算( 《桥梁施工工程师手册》P171 杨文渊) : 当 v/T<0.035 时, h=0.22+24.9v/T;当 v/T>0.035 时, h=1.53+3.8v/T;式中: P－新浇混凝土对模板产生的最大侧压力( kPa) ; h－有效压头高度( m) ; v－混凝土浇筑速度( m/h) , 取 2m/h; T－混凝土入模时的温度( ℃) , 取 15℃; －混凝土的容重( kN/m3) , 取 25 kN/m3; k－外加剂影响修正系数, 不掺外加剂时取 k=1.0, 掺缓凝作用的外加剂时 k=1.2; 根据前述已知条件: 因为: v/T=2.0/15=0.133>0.035, 因此 h＝1.53+3...
