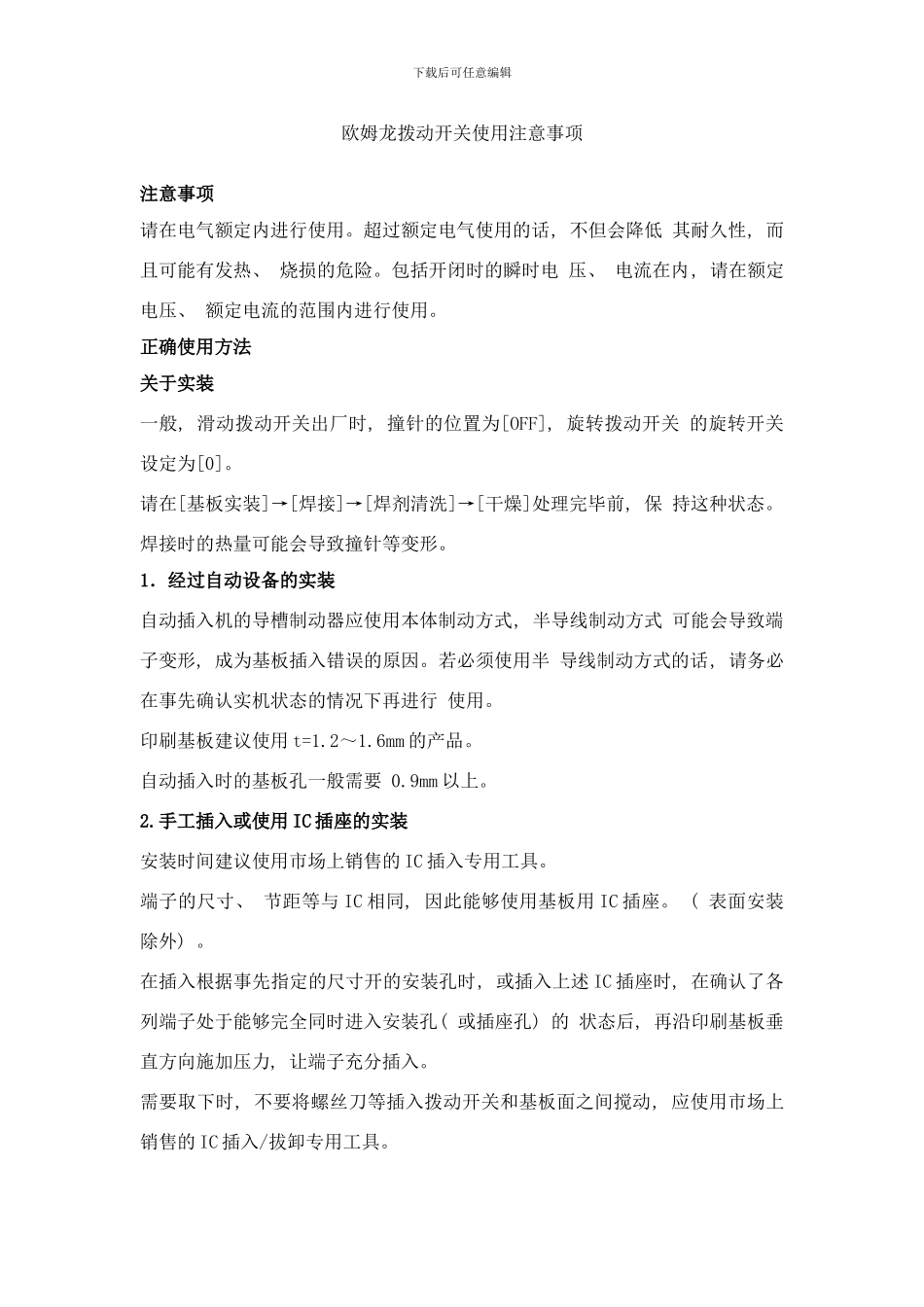

欧姆龙拨动开关使用注意事项样本

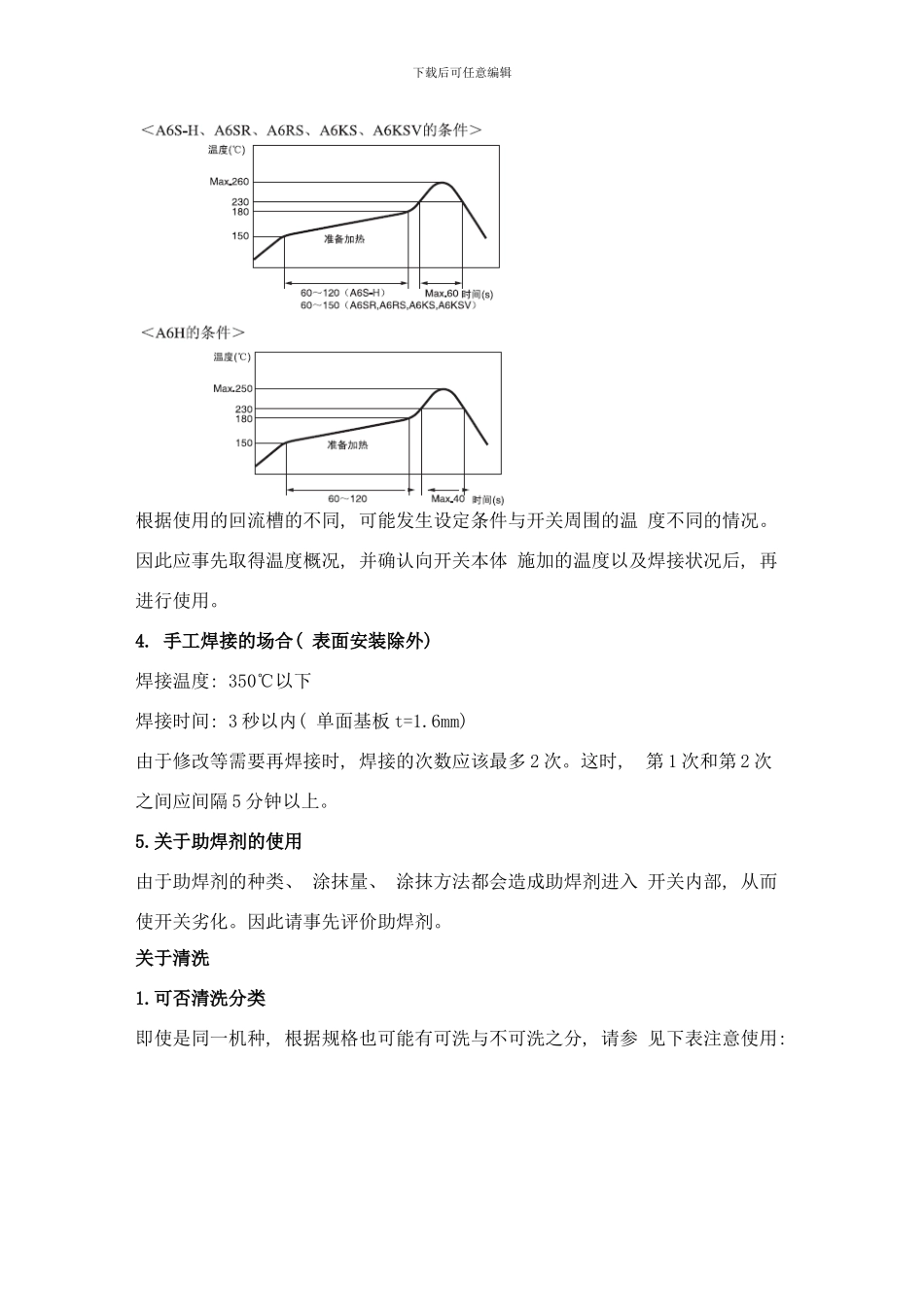

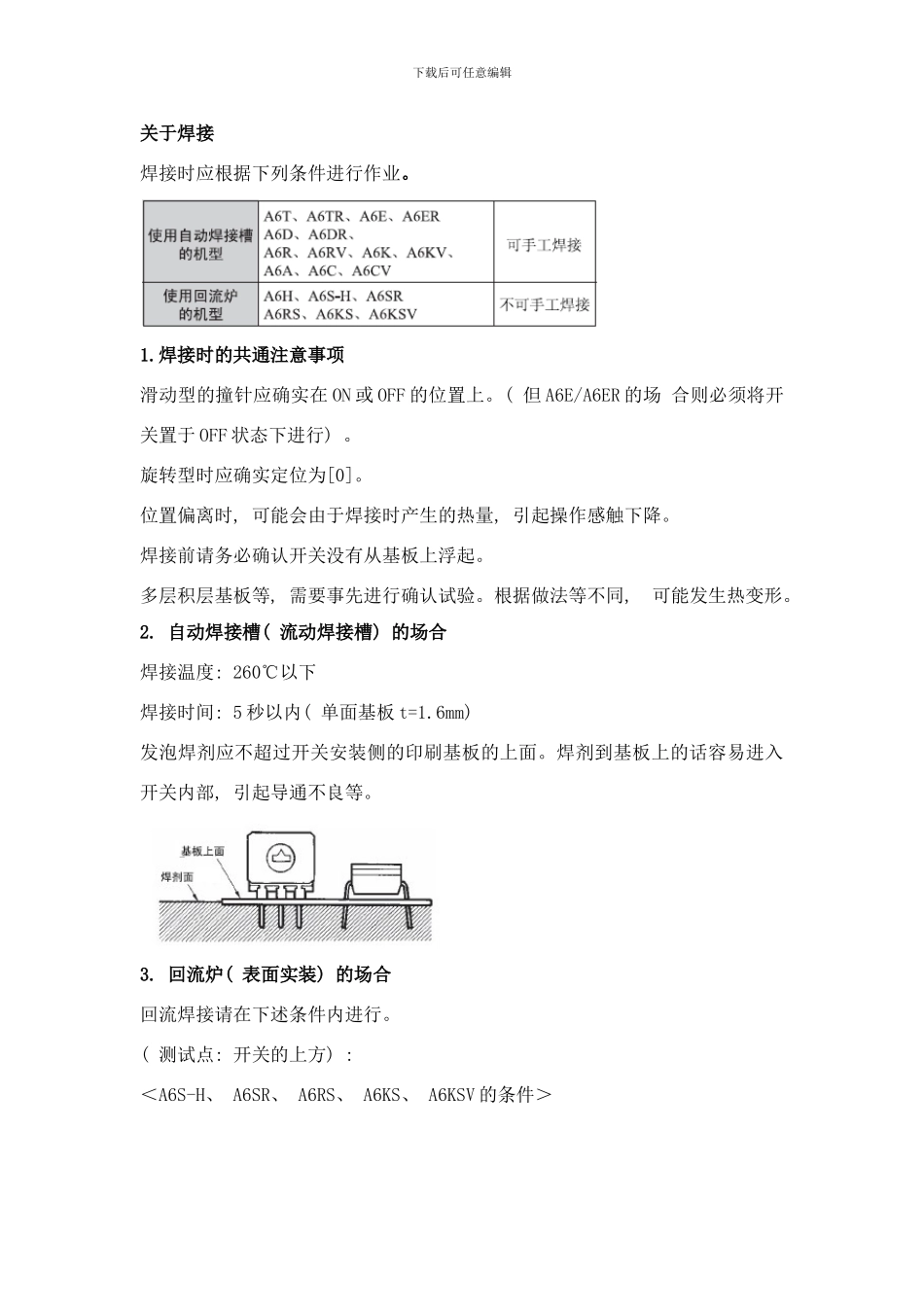

下载后可任意编辑欧姆龙拨动开关使用注意事项注意事项请在电气额定内进行使用。超过额定电气使用的话, 不但会降低 其耐久性, 而且可能有发热、 烧损的危险。包括开闭时的瞬时电 压、 电流在内, 请在额定电压、 额定电流的范围内进行使用。正确使用方法关于实装一般, 滑动拨动开关出厂时, 撞针的位置为[OFF], 旋转拨动开关 的旋转开关设定为[0]。请在[基板实装]→[焊接]→[焊剂清洗]→[干燥]处理完毕前, 保 持这种状态。焊接时的热量可能会导致撞针等变形。1．经过自动设备的实装 自动插入机的导槽制动器应使用本体制动方式, 半导线制动方式 可能会导致端子变形, 成为基板插入错误的原因。若必须使用半 导线制动方式的话, 请务必在事先确认实机状态的情况下再进行 使用。印刷基板建议使用 t=1.2～1.6mm 的产品。自动插入时的基板孔一般需要 0.9mm 以上。2.手工插入或使用 IC 插座的实装安装时间建议使用市场上销售的 IC 插入专用工具。端子的尺寸、 节距等与 IC 相同, 因此能够使用基板用 IC 插座。 ( 表面安装除外) 。在插入根据事先指定的尺寸开的安装孔时, 或插入上述 IC 插座时, 在确认了各列端子处于能够完全同时进入安装孔( 或插座孔) 的 状态后, 再沿印刷基板垂直方向施加压力, 让端子充分插入。需要取下时, 不要将螺丝刀等插入拨动开关和基板面之间搅动, 应使用市场上销售的 IC 插入/拔卸专用工具。下载后可任意编辑关于焊接 焊接时应根据下列条件进行作业。1.焊接时的共通注意事项滑动型的撞针应确实在 ON 或 OFF 的位置上。( 但 A6E/A6ER 的场 合则必须将开关置于 OFF 状态下进行) 。旋转型时应确实定位为[0]。位置偏离时, 可能会由于焊接时产生的热量, 引起操作感触下降。焊接前请务必确认开关没有从基板上浮起。多层积层基板等, 需要事先进行确认试验。根据做法等不同, 可能发生热变形。2. 自动焊接槽( 流动焊接槽) 的场合焊接温度: 260℃以下 焊接时间: 5 秒以内( 单面基板 t=1.6mm) 发泡焊剂应不超过开关安装侧的印刷基板的上面。焊剂到基板上的话容易进入开关内部, 引起导通不良等。3. 回流炉( 表面实装) 的场合 回流焊接请在下述条件内进行。( 测试点: 开关的上方) : ＜A6S-H、 A6SR、 A6RS、 A6KS、 A6KSV 的条件＞下载后可任意编辑根据使用的回流槽的不同, 可能发生设定条件与开关周围的温 度不同的情况。因此应事先取得温度概况,...
