水利工程施工课程设计模板VIP专享

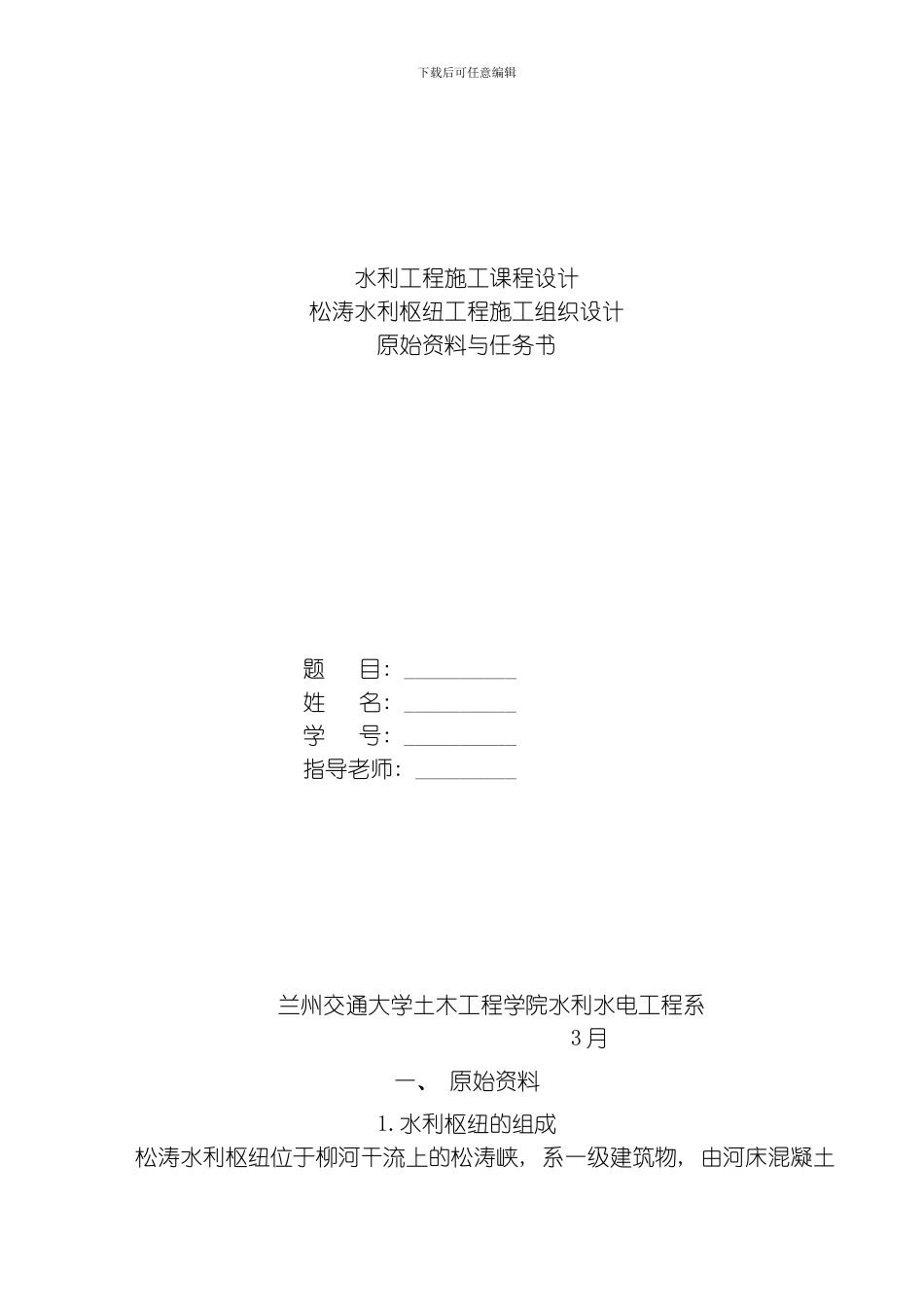

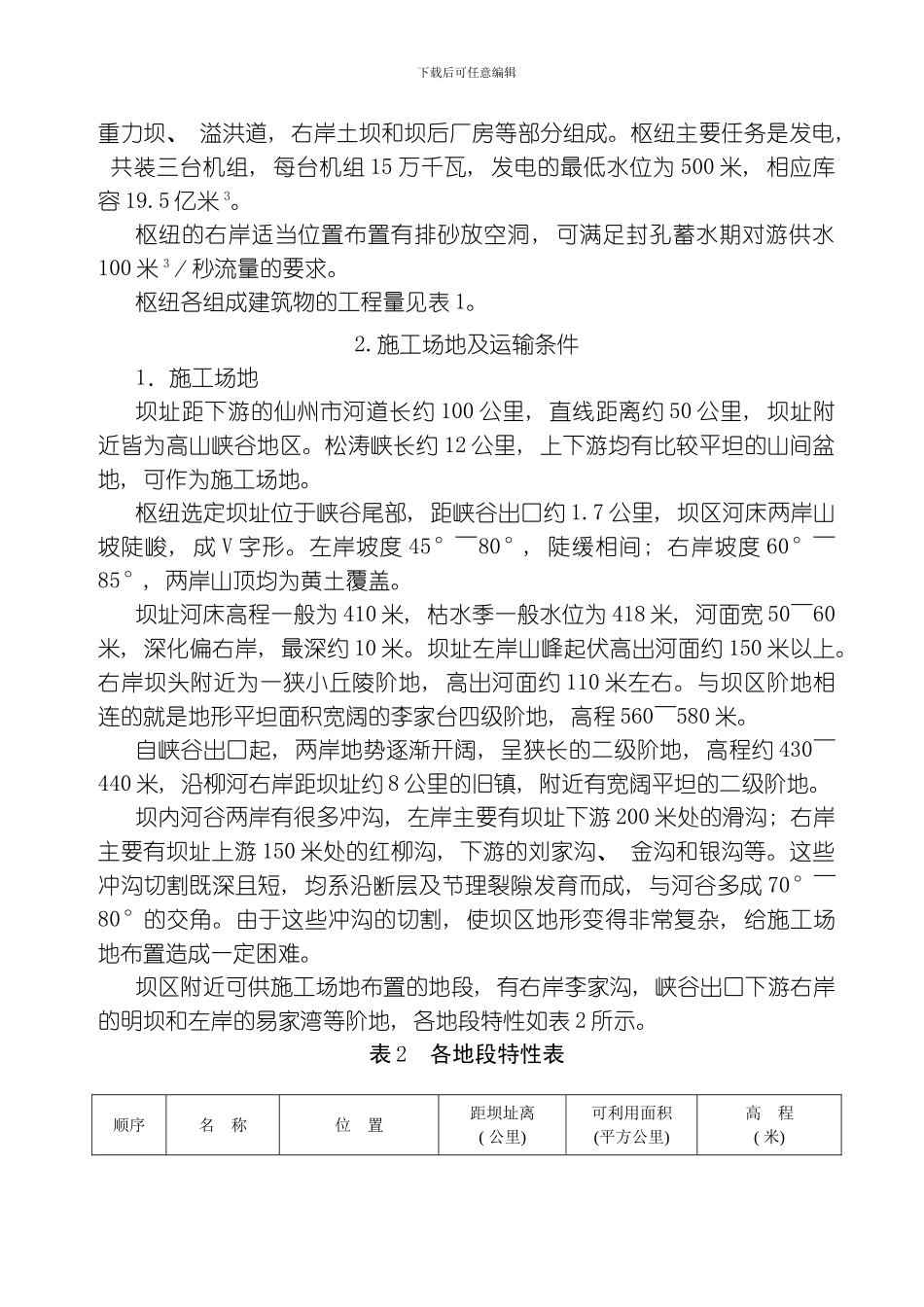

下载后可任意编辑水利工程施工课程设计松涛水利枢纽工程施工组织设计原始资料与任务书题 目: __________姓 名: __________学 号: __________指导老师: _________ 兰州交通大学土木工程学院水利水电工程系 3 月一、 原始资料1.水利枢纽的组成松涛水利枢纽位于柳河干流上的松涛峡, 系一级建筑物, 由河床混凝土下载后可任意编辑重力坝、 溢洪道, 右岸土坝和坝后厂房等部分组成。枢纽主要任务是发电, 共装三台机组, 每台机组 15 万千瓦, 发电的最低水位为 500 米, 相应库容 19.5 亿米 3。枢纽的右岸适当位置布置有排砂放空洞, 可满足封孔蓄水期对游供水100 米 3／秒流量的要求。枢纽各组成建筑物的工程量见表 1。2.施工场地及运输条件1．施工场地坝址距下游的仙州市河道长约 100 公里, 直线距离约 50 公里, 坝址附近皆为高山峡谷地区。松涛峡长约 12 公里, 上下游均有比较平坦的山间盆地, 可作为施工场地。枢纽选定坝址位于峡谷尾部, 距峡谷出口约 1.7 公里, 坝区河床两岸山坡陡峻, 成 V 字形。左岸坡度 45°～80°, 陡缓相间; 右岸坡度 60°～85°, 两岸山顶均为黄土覆盖。坝址河床高程一般为 410 米, 枯水季一般水位为 418 米, 河面宽 50～60米, 深化偏右岸, 最深约 10 米。坝址左岸山峰起伏高出河面约 150 米以上。右岸坝头附近为一狭小丘陵阶地, 高出河面约 110 米左右。与坝区阶地相连的就是地形平坦面积宽阔的李家台四级阶地, 高程 560～580 米。自峡谷出口起, 两岸地势逐渐开阔, 呈狭长的二级阶地, 高程约 430～440 米, 沿柳河右岸距坝址约 8 公里的旧镇, 附近有宽阔平坦的二级阶地。坝内河谷两岸有很多冲沟, 左岸主要有坝址下游 200 米处的滑沟; 右岸主要有坝址上游 150 米处的红柳沟, 下游的刘家沟、 金沟和银沟等。这些冲沟切割既深且短, 均系沿断层及节理裂隙发育而成, 与河谷多成 70°～80°的交角。由于这些冲沟的切割, 使坝区地形变得非常复杂, 给施工场地布置造成一定困难。坝区附近可供施工场地布置的地段, 有右岸李家沟, 峡谷出口下游右岸的明坝和左岸的易家湾等阶地, 各地段特性如表 2 所示。表 2 各地段特性表顺序名 称位 置距坝址离( 公里) 可利用面积(平方公里)高 程( 米) 下载后可任意编辑1李家沟右岸坝址下游1．51．2565～5802明 坝右岸坝址下游2．50．5430～4403易家湾左岸坝址下游3．00．3430～4404旧 镇右岸...
