水电站15MnVR钢对压力钢管的焊接性分析及措施模板

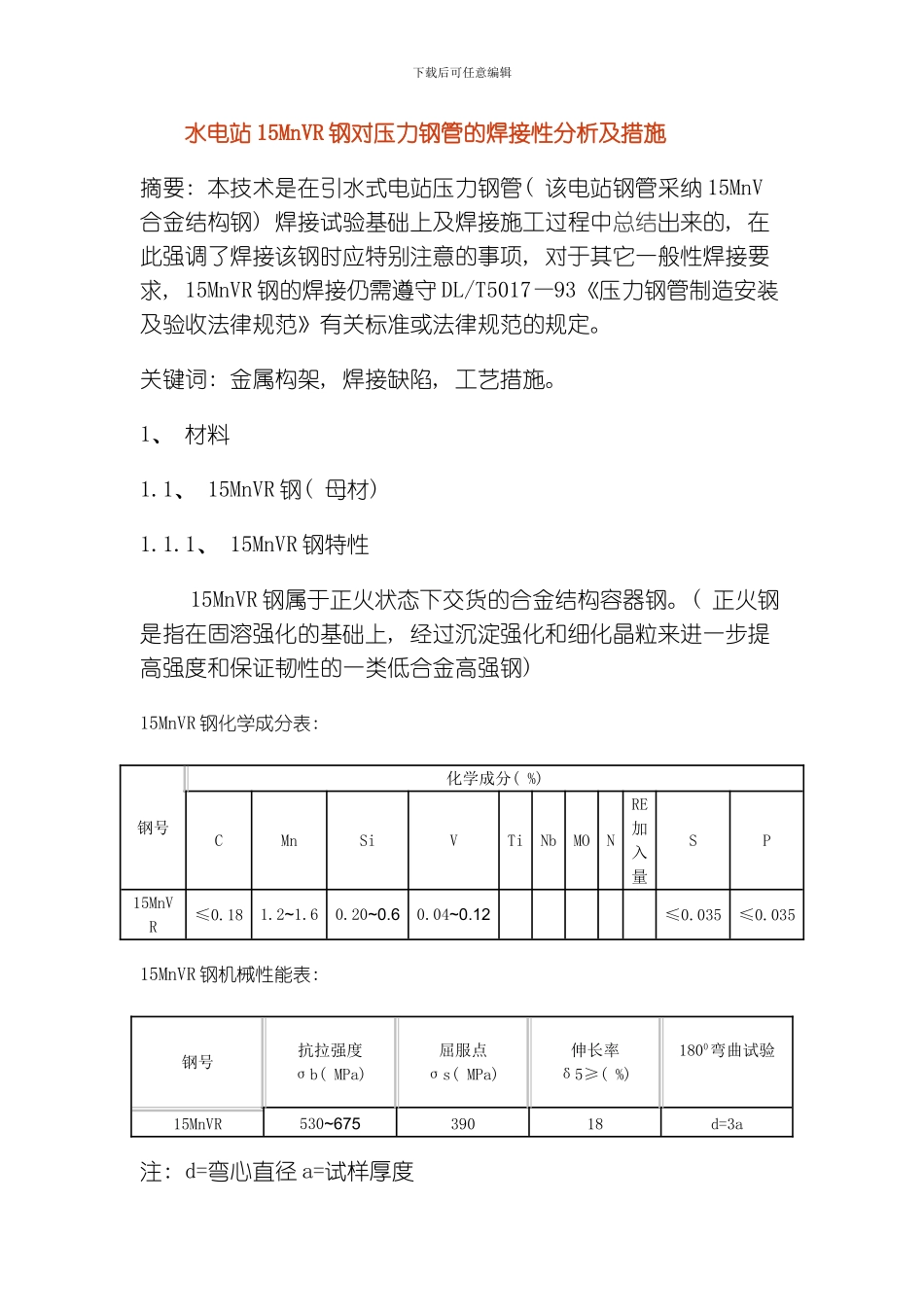

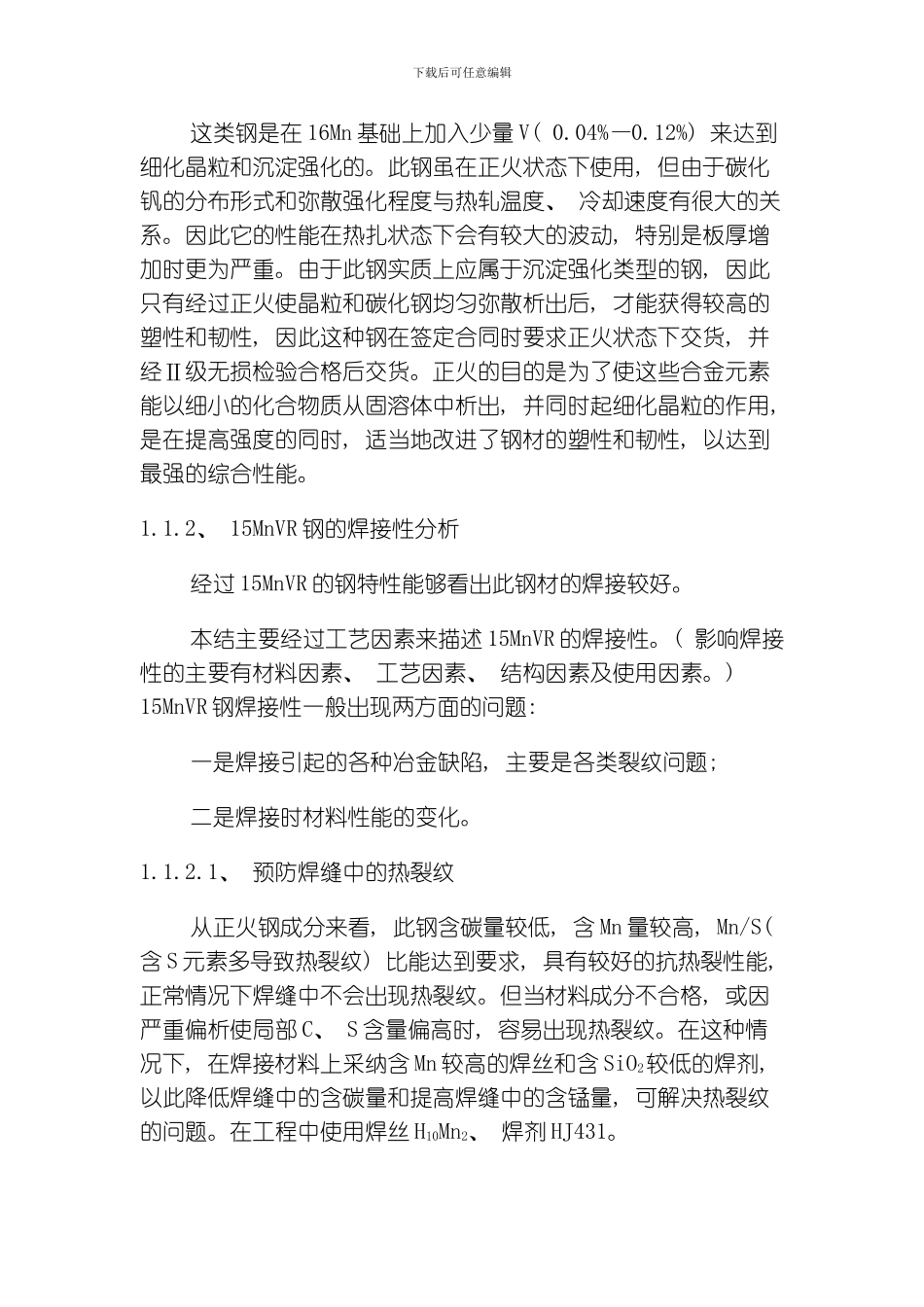

下载后可任意编辑水电站 15MnVR 钢对压力钢管的焊接性分析及措施摘要: 本技术是在引水式电站压力钢管( 该电站钢管采纳 15MnV合金结构钢) 焊接试验基础上及焊接施工过程中总结出来的, 在此强调了焊接该钢时应特别注意的事项, 对于其它一般性焊接要求, 15MnVR 钢的焊接仍需遵守 DL/T5017—93《压力钢管制造安装及验收法律规范》有关标准或法律规范的规定。关键词: 金属构架, 焊接缺陷, 工艺措施。1、 材料1.1、 15MnVR 钢( 母材) 1.1.1、 15MnVR 钢特性15MnVR 钢属于正火状态下交货的合金结构容器钢。( 正火钢是指在固溶强化的基础上, 经过沉淀强化和细化晶粒来进一步提高强度和保证韧性的一类低合金高强钢) 15MnVR 钢化学成分表: 钢号化学成分( %) CMnSiVTiNbMONRE加入量SP15MnVR≤0.181.2~1.60.20~0.60.04~0.12≤0.035≤0.03515MnVR 钢机械性能表: 钢号抗拉强度σb( MPa) 屈服点σs( MPa) 伸长率δ5≥( %) 1800弯曲试验15MnVR530~67539018d=3a注: d=弯心直径 a=试样厚度下载后可任意编辑这类钢是在 16Mn 基础上加入少量 V( 0.04%—0.12%) 来达到细化晶粒和沉淀强化的。此钢虽在正火状态下使用, 但由于碳化钒的分布形式和弥散强化程度与热轧温度、 冷却速度有很大的关系。因此它的性能在热扎状态下会有较大的波动, 特别是板厚增加时更为严重。由于此钢实质上应属于沉淀强化类型的钢, 因此只有经过正火使晶粒和碳化钢均匀弥散析出后, 才能获得较高的塑性和韧性, 因此这种钢在签定合同时要求正火状态下交货, 并经Ⅱ级无损检验合格后交货。正火的目的是为了使这些合金元素能以细小的化合物质从固溶体中析出, 并同时起细化晶粒的作用, 是在提高强度的同时, 适当地改进了钢材的塑性和韧性, 以达到最强的综合性能。1.1.2、 15MnVR 钢的焊接性分析经过 15MnVR 的钢特性能够看出此钢材的焊接较好。本结主要经过工艺因素来描述 15MnVR 的焊接性。( 影响焊接性的主要有材料因素、 工艺因素、 结构因素及使用因素。) 15MnVR 钢焊接性一般出现两方面的问题: 一是焊接引起的各种冶金缺陷, 主要是各类裂纹问题; 二是焊接时材料性能的变化。1.1.2.1、 预防焊缝中的热裂纹从正火钢成分来看, 此钢含碳量较低, 含 Mn 量较高, Mn/S( 含 S 元素多导致热裂纹) 比能达到要求, 具有较好的抗热裂性能, 正常情况下焊缝中不会出现热裂纹。但当材料成分不合格, 或因严重偏析使局部 C、 S...
