海康威视网络硬盘录像机操作手册CHEN样本

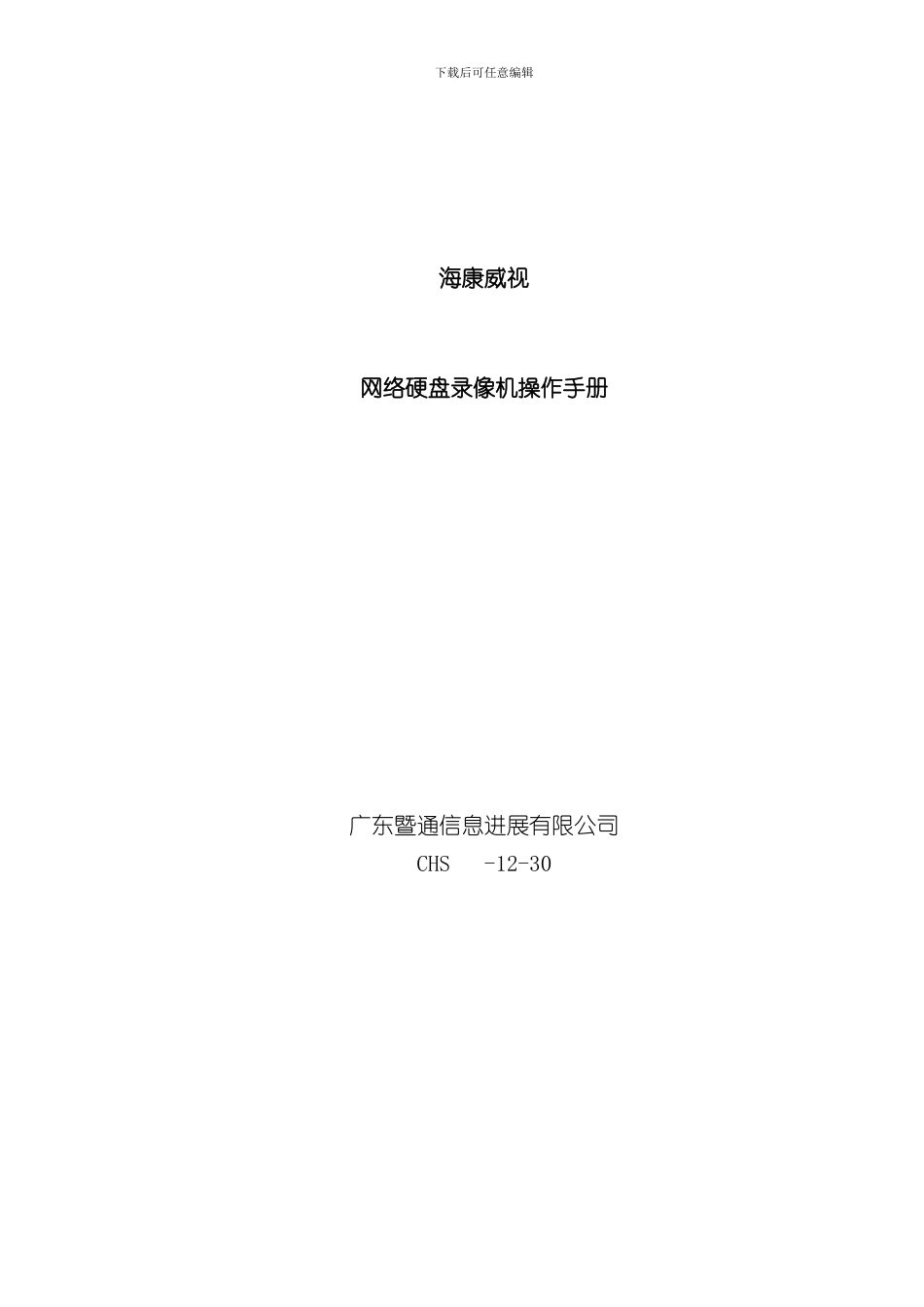

海康威视网络硬盘录像机操作手册CHEN样本_第1页
1/12

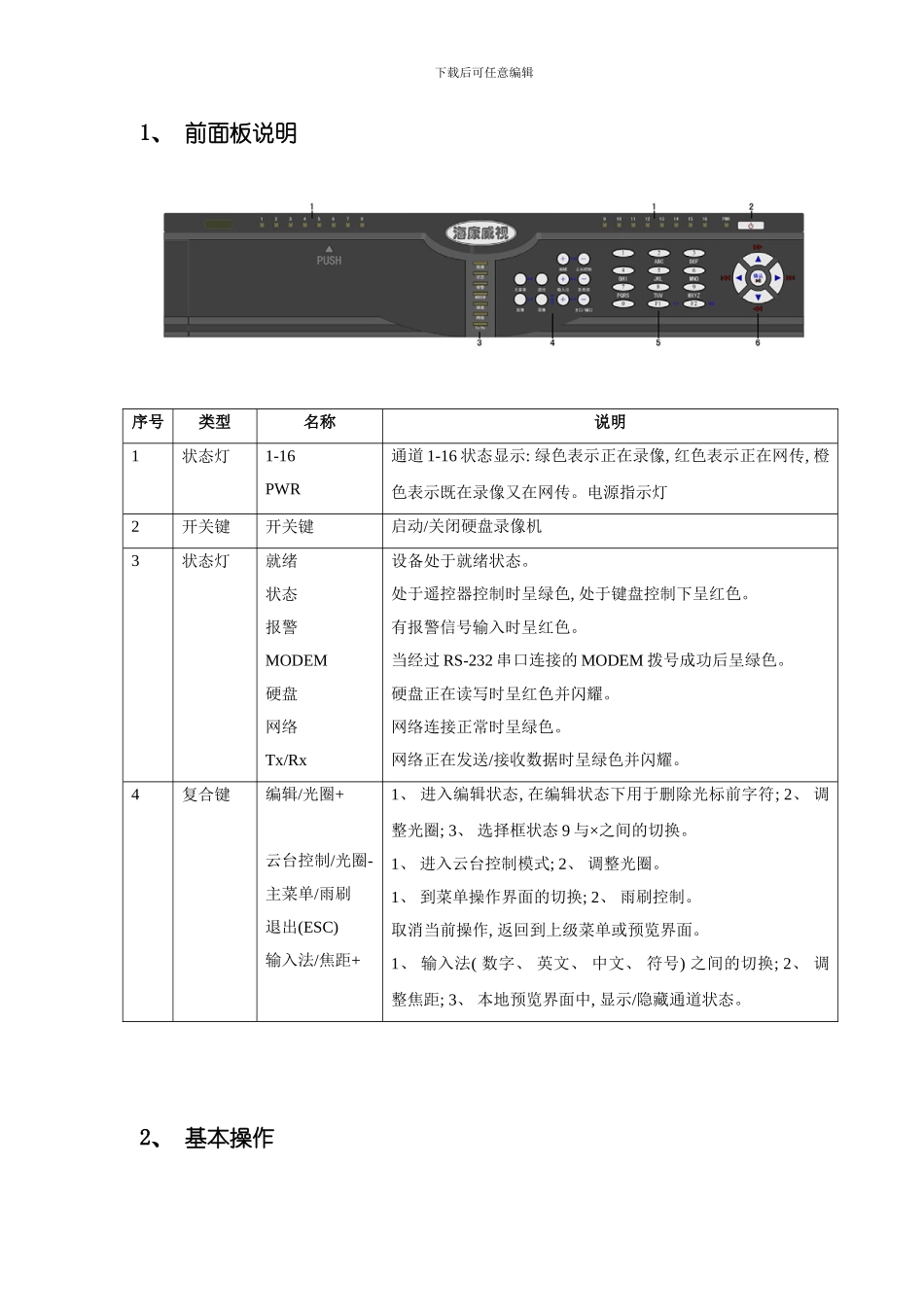

海康威视网络硬盘录像机操作手册CHEN样本_第2页
2/12

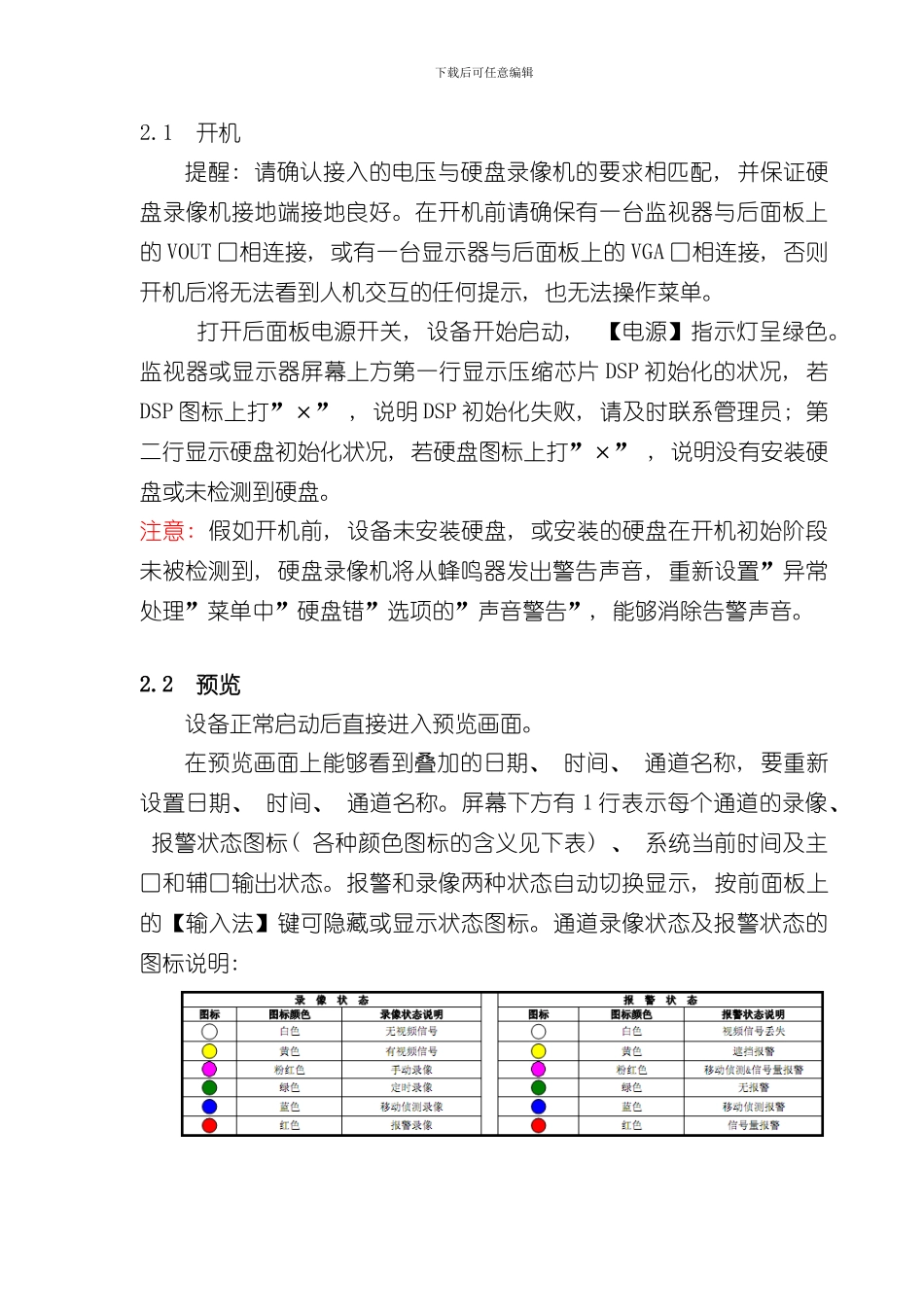

海康威视网络硬盘录像机操作手册CHEN样本_第3页
3/12
下载后可任意编辑海康威视网络硬盘录像机操作手册广东暨通信息进展有限公司CHS -12-30下载后可任意编辑1、 前面板说明序号类型名称说明1状态灯1-16 PWR通道 1-16 状态显示: 绿色表示正在录像, 红色表示正在网传, 橙色表示既在录像又在网传。电源指示灯2开关键开关键启动/关闭硬盘录像机3状态灯就绪 状态 报警 MODEM 硬盘 网络 Tx/Rx设备处于就绪状态。 处于遥控器控制时呈绿色, 处于键盘控制下呈红色。 有报警信号输入时呈红色。 当经过 RS-232 串口连接的 MODEM 拨号成功后呈绿色。 硬盘正在读写时呈红色并闪耀。 网络连接正常时呈绿色。 网络正在发送/接收数据时呈绿色并闪耀。4复合键编辑/光圈+ 云台控制/光圈- 主菜单/雨刷 退出(ESC) 输入法/焦距+1、 进入编辑状态, 在编辑状态下用于删除光标前字符; 2、 调整光圈; 3、 选择框状态 9 与×之间的切换。 1、 进入云台控制模式; 2、 调整光圈。 1、 到菜单操作界面的切换; 2、 雨刷控制。 取消当前操作, 返回到上级菜单或预览界面。 1、 输入法( 数字、 英文、 中文、 符号) 之间的切换; 2、 调整焦距; 3、 本地预览界面中, 显示/隐藏通道状态。2、 基本操作 下载后可任意编辑2.1 开机 提醒: 请确认接入的电压与硬盘录像机的要求相匹配, 并保证硬盘录像机接地端接地良好。在开机前请确保有一台监视器与后面板上的 VOUT 口相连接, 或有一台显示器与后面板上的 VGA 口相连接, 否则开机后将无法看到人机交互的任何提示, 也无法操作菜单。 打开后面板电源开关, 设备开始启动, 【电源】指示灯呈绿色。监视器或显示器屏幕上方第一行显示压缩芯片 DSP 初始化的状况, 若DSP 图标上打”×” , 说明 DSP 初始化失败, 请及时联系管理员; 第二行显示硬盘初始化状况, 若硬盘图标上打”×” , 说明没有安装硬盘或未检测到硬盘。 注意: 假如开机前, 设备未安装硬盘, 或安装的硬盘在开机初始阶段未被检测到, 硬盘录像机将从蜂鸣器发出警告声音, 重新设置”异常处理”菜单中”硬盘错”选项的”声音警告”, 能够消除告警声音。 2.2 预览 设备正常启动后直接进入预览画面。 在预览画面上能够看到叠加的日期、 时间、 通道名称, 要重新设置日期、 时间、 通道名称。屏幕下方有 1 行表示每个通道的录像、 报警状态图标( 各种颜色图标的含义见下表) 、 系统当前时间及主口和辅口输出状态。报警和录像两...
