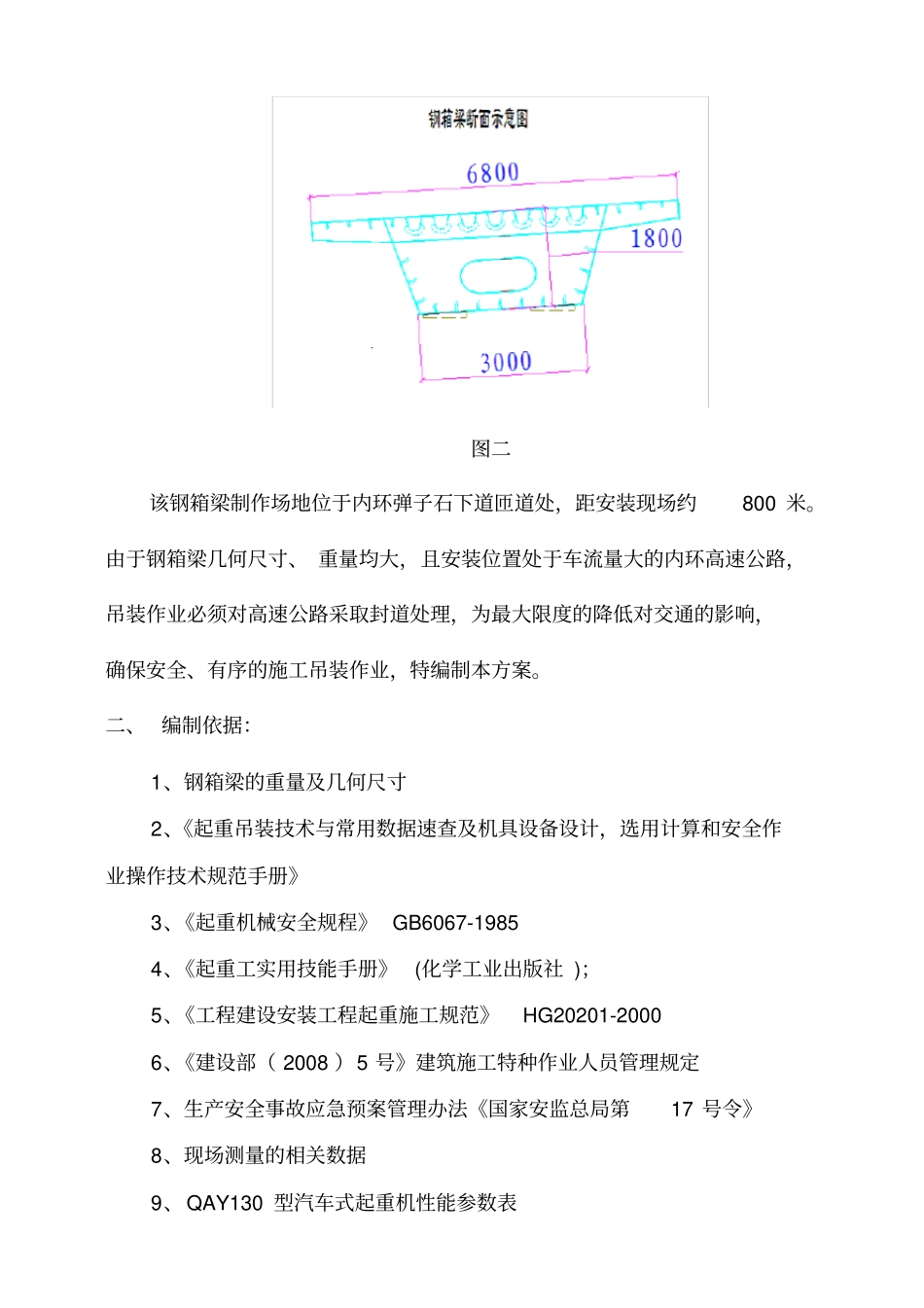

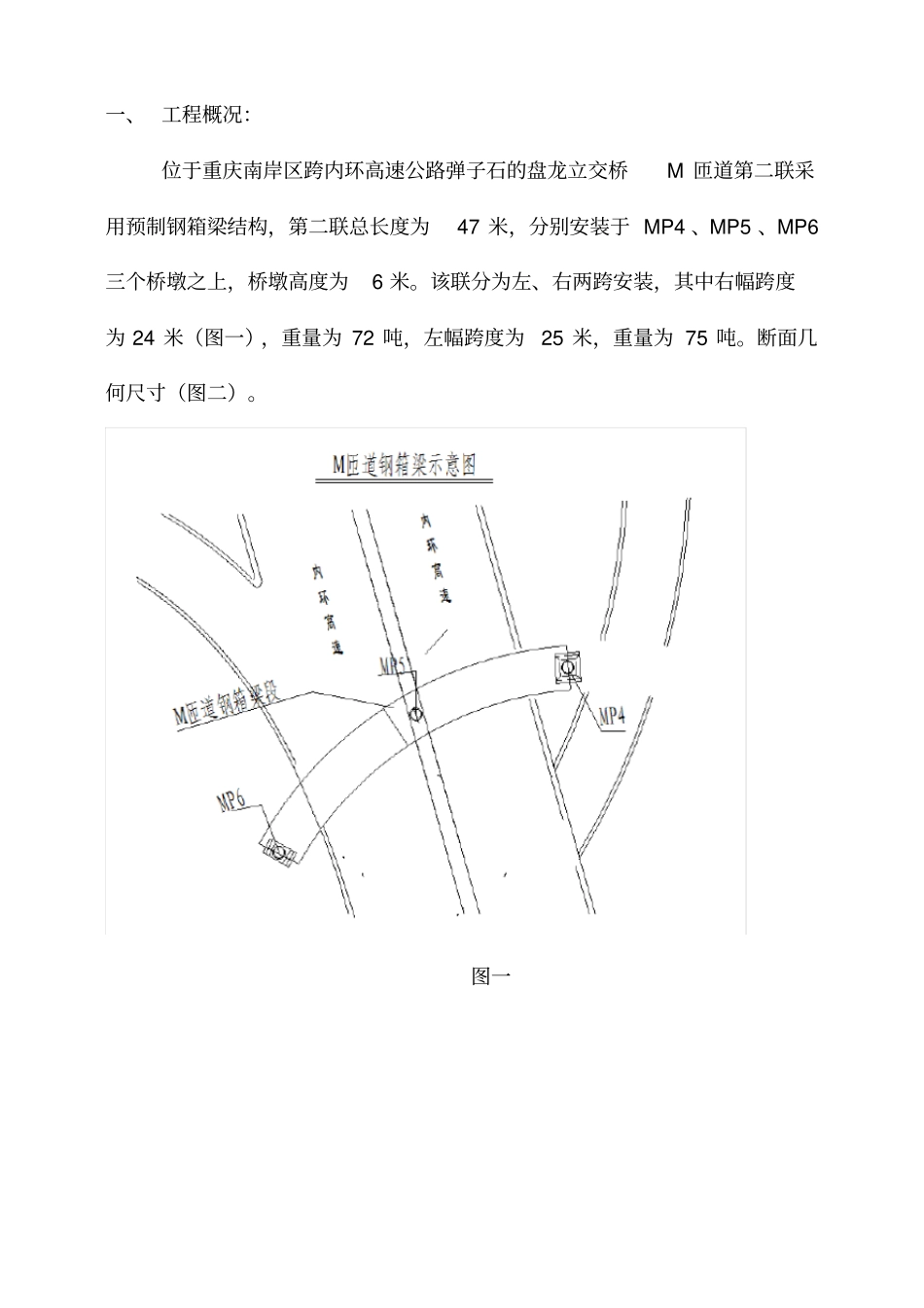

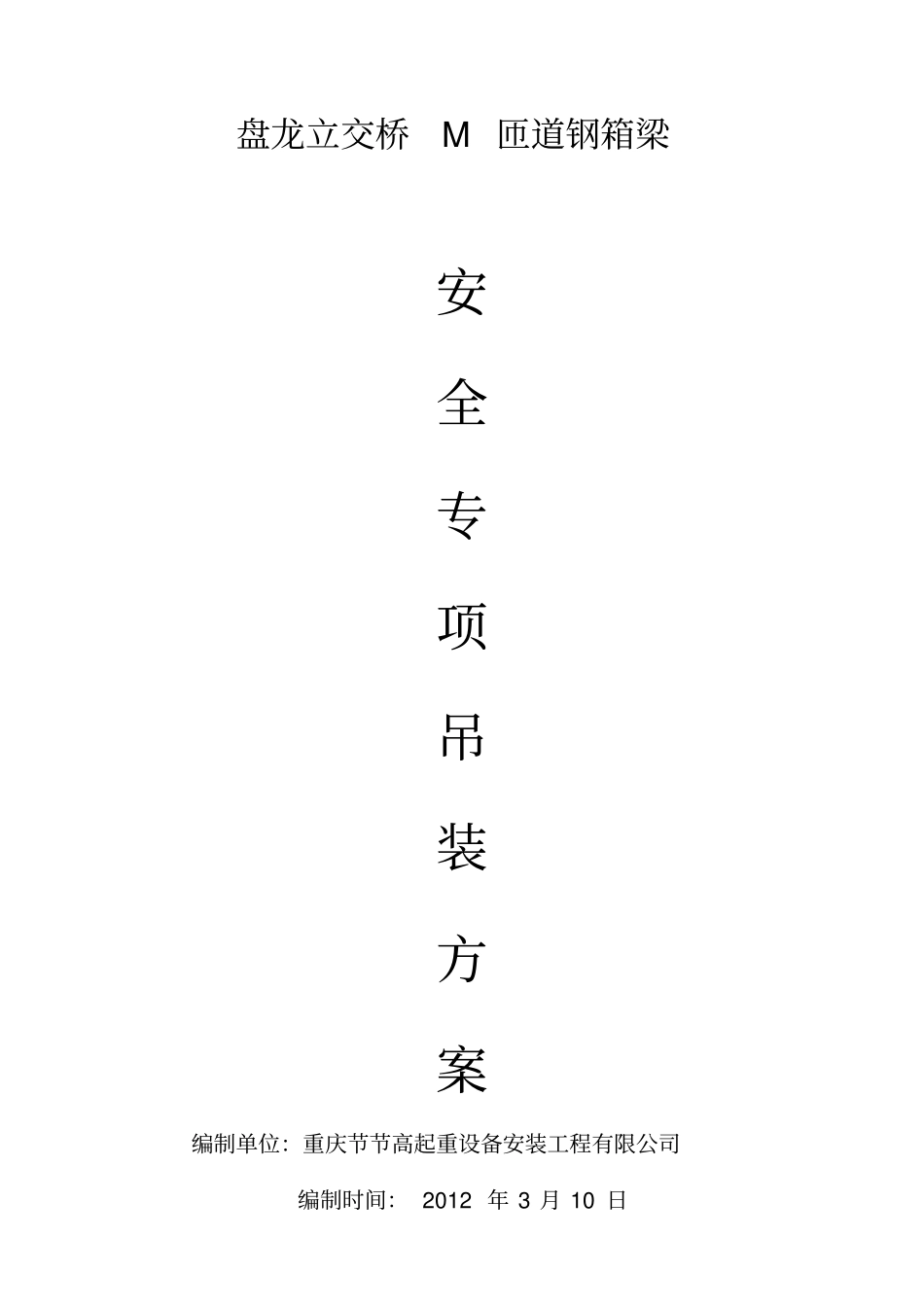

盘龙立交桥M 匝道钢箱梁安全专项吊装方案编制单位:重庆节节高起重设备安装工程有限公司编制时间: 2012 年 3 月 10 日一、 工程概况:位于重庆南岸区跨内环高速公路弹子石的盘龙立交桥M 匝道第二联采用预制钢箱梁结构,第二联总长度为47 米,分别安装于 MP4 、MP5 、MP6三个桥墩之上,桥墩高度为6 米。该联分为左、右两跨安装,其中右幅跨度为 24 米(图一),重量为 72 吨,左幅跨度为25 米,重量为 75 吨。断面几何尺寸(图二)。图一图二该钢箱梁制作场地位于内环弹子石下道匝道处,距安装现场约800 米。由于钢箱梁几何尺寸、 重量均大,且安装位置处于车流量大的内环高速公路,吊装作业必须对高速公路采取封道处理,为最大限度的降低对交通的影响,确保安全、有序的施工吊装作业,特编制本方案。二、 编制依据:1、钢箱梁的重量及几何尺寸2、《起重吊装技术与常用数据速查及机具设备设计,选用计算和安全作业操作技术规范手册》3、《起重机械安全规程》 GB6067-1985 4、《起重工实用技能手册》(化学工业出版社 );5、《工程建设安装工程起重施工规范》HG20201-2000 6、《建设部( 2008 )5 号》建筑施工特种作业人员管理规定7、生产安全事故应急预案管理办法《国家安监总局第17 号令》8、现场测量的相关数据9、QAY130 型汽车式起重机性能参数表10 、《2008 版起重吊装技术及操作技术规范手册》(北方工业出版社 );11、《起重吊运指挥信号》 (GB5082) 三、施工要求:1、工机具准备:1.1、检查吊装钢丝绳、卡环等工具是否有变形、腐蚀、磨损等缺陷;检查吊车工作状况是否正常,各个安全装置是否正常工作。1.2、检查运输车方向、制动、胎压、燃油等是否正常,能否满足现场运输要求。2、吊装作业前现场准备:2.1、预制场地平整、夯实,无明显坑洼、坡道。场地宽度不得低于15 米,满足起重机站位作业和运输拖车的布置。2.2、清扫钢箱梁残留物,避免吊装作业中空中坠物伤人。2.3、运输路线平整,对明显的坑洼回填、夯实处理,拆除障碍物。2.4、联系内环高速交通管理单位对吊装运输作业道路采取临时封闭措施,无关车辆及人员严禁通行。2.5、吊装作业场地采用安全色带设立安全警戒区并配备专人监护。2.6、检查钢箱梁桥墩基础,清理水泥渣等残留物,做好中心线标识。3、人员准备:对参加该吊装项目的人员进行安全、技术交底并做好记录。对各个环节的工作落实具体的人员负责,不得遗漏。四、作业工艺流程:作业...
