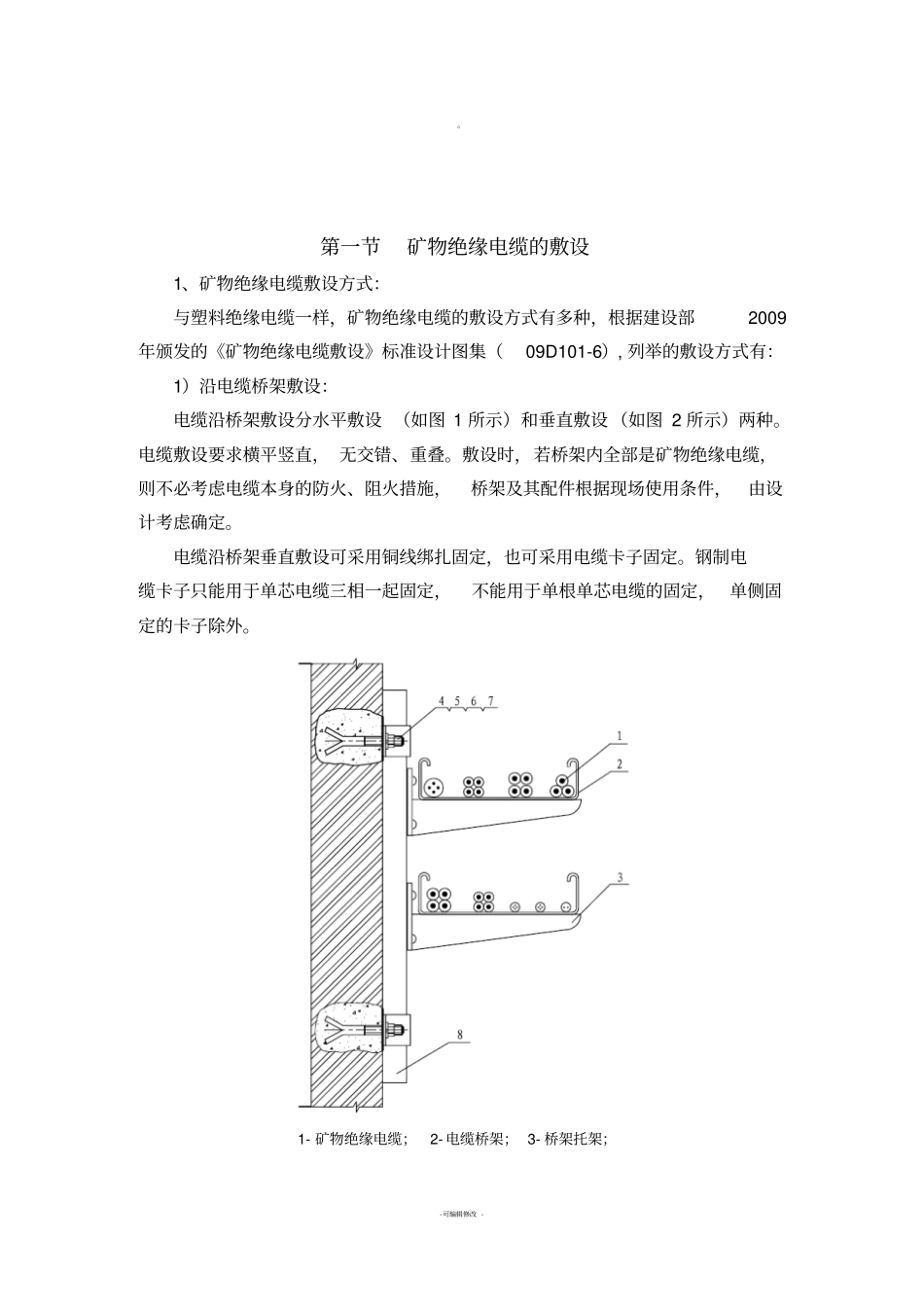

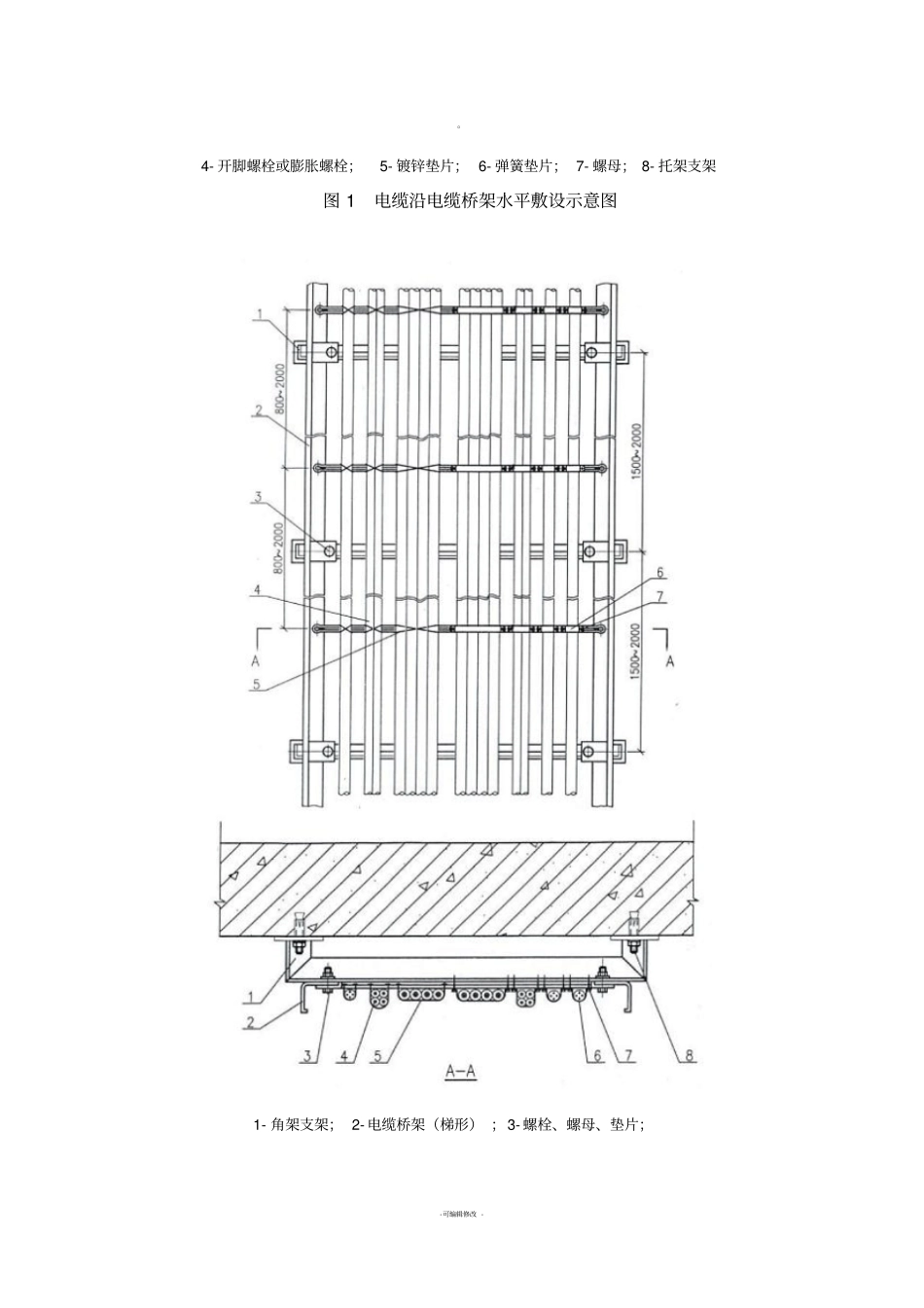

。-可编辑修改 - 矿物绝缘电缆安装。-可编辑修改 - 第一节矿物绝缘电缆的敷设1、矿物绝缘电缆敷设方式：与塑料绝缘电缆一样，矿物绝缘电缆的敷设方式有多种，根据建设部2009年颁发的《矿物绝缘电缆敷设》标准设计图集（09D101-6）, 列举的敷设方式有：1）沿电缆桥架敷设：电缆沿桥架敷设分水平敷设 （如图 1 所示）和垂直敷设 （如图 2 所示）两种。电缆敷设要求横平竖直， 无交错、重叠。敷设时，若桥架内全部是矿物绝缘电缆，则不必考虑电缆本身的防火、阻火措施，桥架及其配件根据现场使用条件，由设计考虑确定。电缆沿桥架垂直敷设可采用铜线绑扎固定，也可采用电缆卡子固定。钢制电缆卡子只能用于单芯电缆三相一起固定，不能用于单根单芯电缆的固定，单侧固定的卡子除外。1- 矿物绝缘电缆；2- 电缆桥架； 3- 桥架托架；。-可编辑修改 - 4- 开脚螺栓或膨胀螺栓；5- 镀锌垫片； 6- 弹簧垫片； 7- 螺母； 8- 托架支架图 1 电缆沿电缆桥架水平敷设示意图1- 角架支架； 2- 电缆桥架（梯形） ；3- 螺栓、螺母、垫片；。-可编辑修改 - 4- 矿物绝缘电缆；5- 绑扎线； 6- 电缆卡子； 7- 镀锌螺栓； 8- 膨胀螺栓图 2 电缆沿电缆桥架水平敷设示意图2）在电缆隧道和电缆沟内敷设：当电缆隧道（如图 3 所示）或电缆沟（如图4 所示）内有多种电缆一起敷设时，应该分别放置， 矿物绝缘电缆应单独放置于一层或几层支架上，单芯矿物绝缘电缆放置于角钢支架上可平行敷设，也可成束敷设， 矿物绝缘电缆应敷设在控制电缆的上层，但支架的接地由工程设计确定。1- 预埋件； 2- 角钢支架； 3- 矿物绝缘电缆；4- 绑扎线图 3 电缆在电缆隧道内敷设图 4 电缆在电缆沟内敷设3）沿支架卡设：电缆在支架上卡设（如图5 所示）时，要求每一个支架处都有电缆卡子将其固定。固定用的角钢支架在某些场合需考虑耐火等级。。-可编辑修改 - 方案 2 方案 1 方案 3 方案 4 方案 5 方案 6 方案 7 1- 矿物绝缘电缆；2- 电缆卡子； 3- 镀锌螺栓、螺母、垫圈；4- 膨胀螺栓；5- 角钢支架； 6- 垫块； 7- 单侧电缆卡子；8- 扁钢挂钩图 5 电缆沿支架卡设示意图方案 1- 方案 3 为电缆沿墙支架卡设，方案4- 方案 7 为电缆沿顶支架卡设。钢制电缆卡子只能用于单芯电缆三相一起固定，不能用于单根单芯电缆的固定，单侧固定的卡子除外。支架间距应符合表1 的规定。。-可编辑修改 - 表 1 ...
