砌体结构设计规范圈梁、过梁、墙梁及挑梁、墙梁

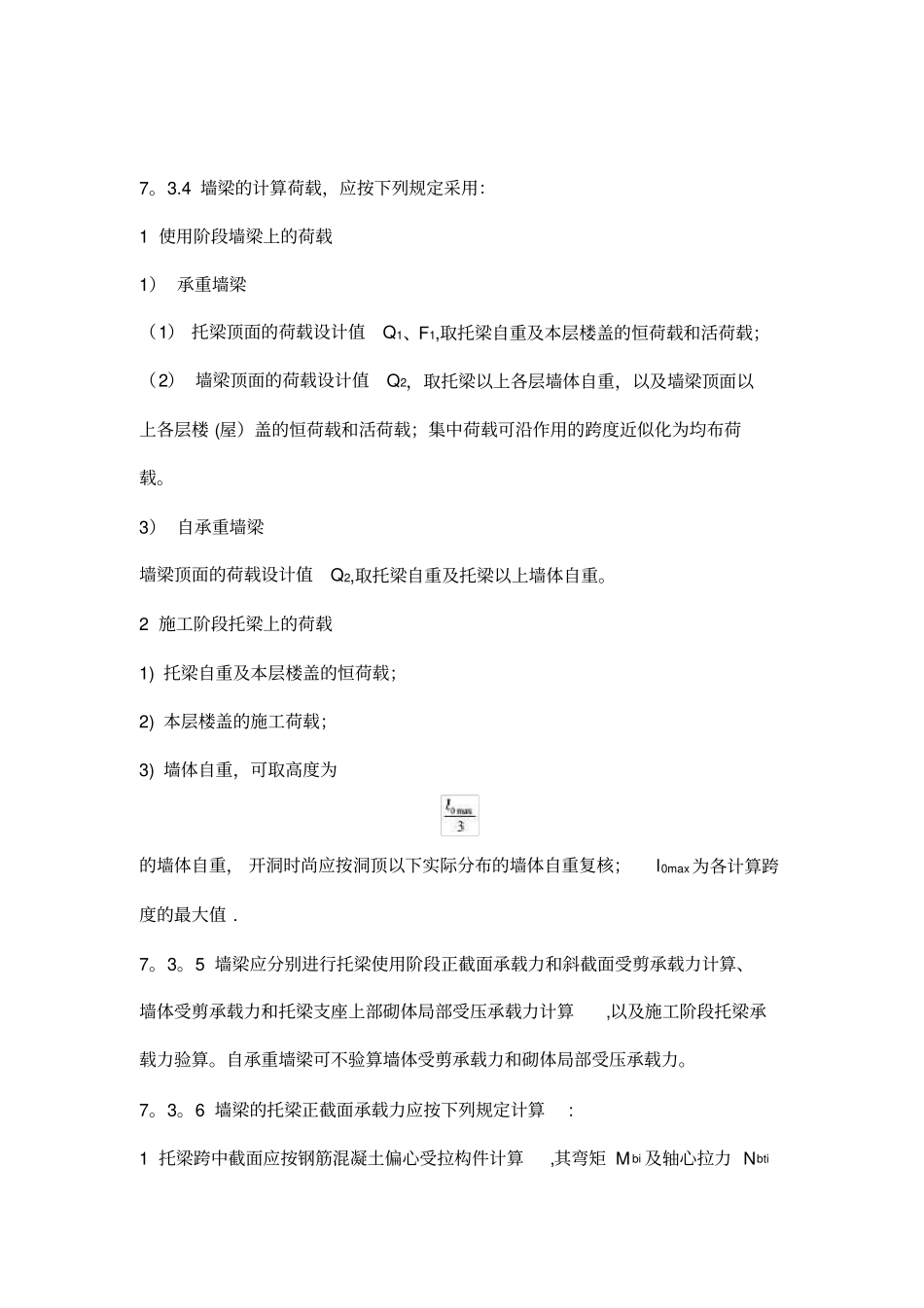

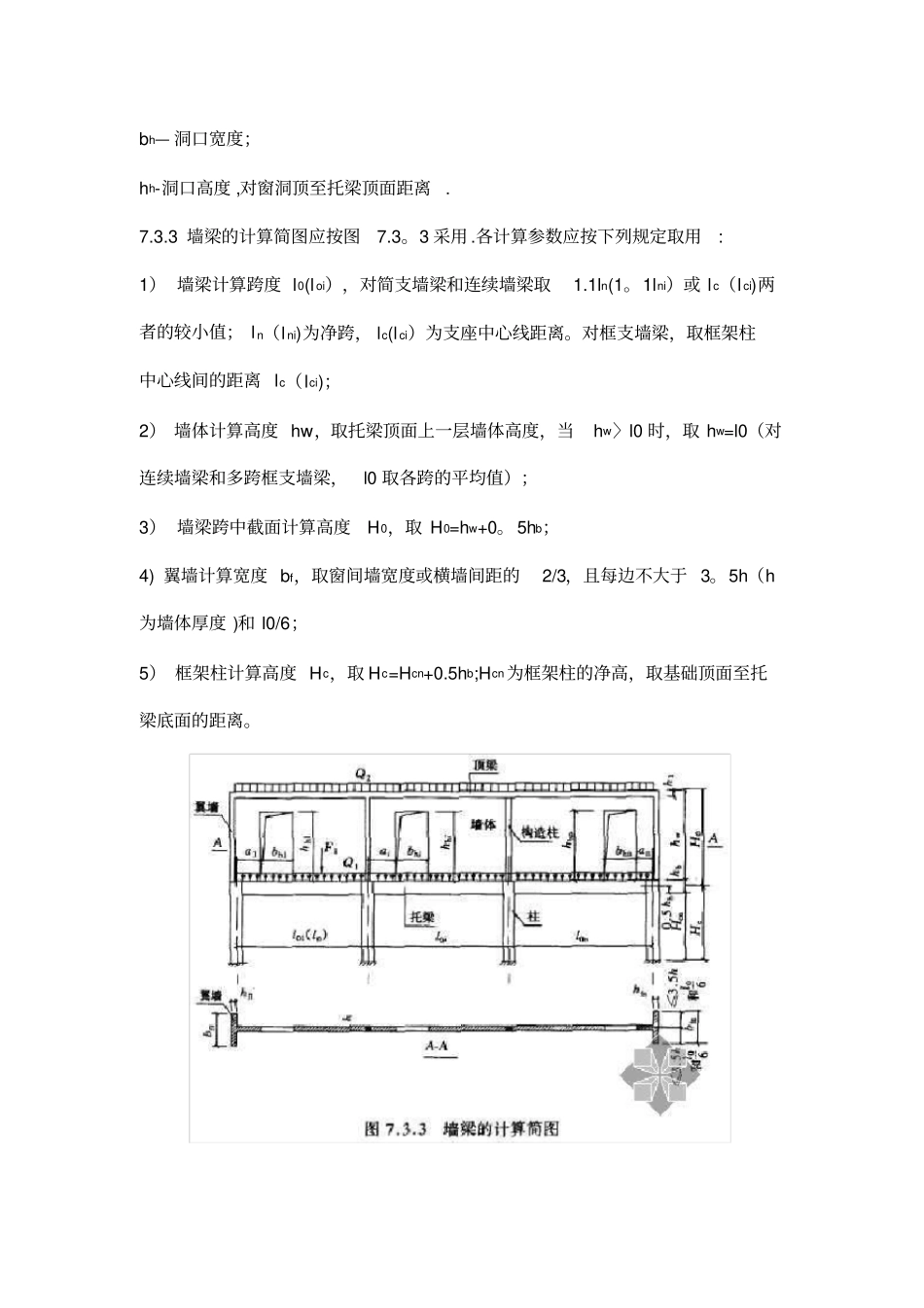

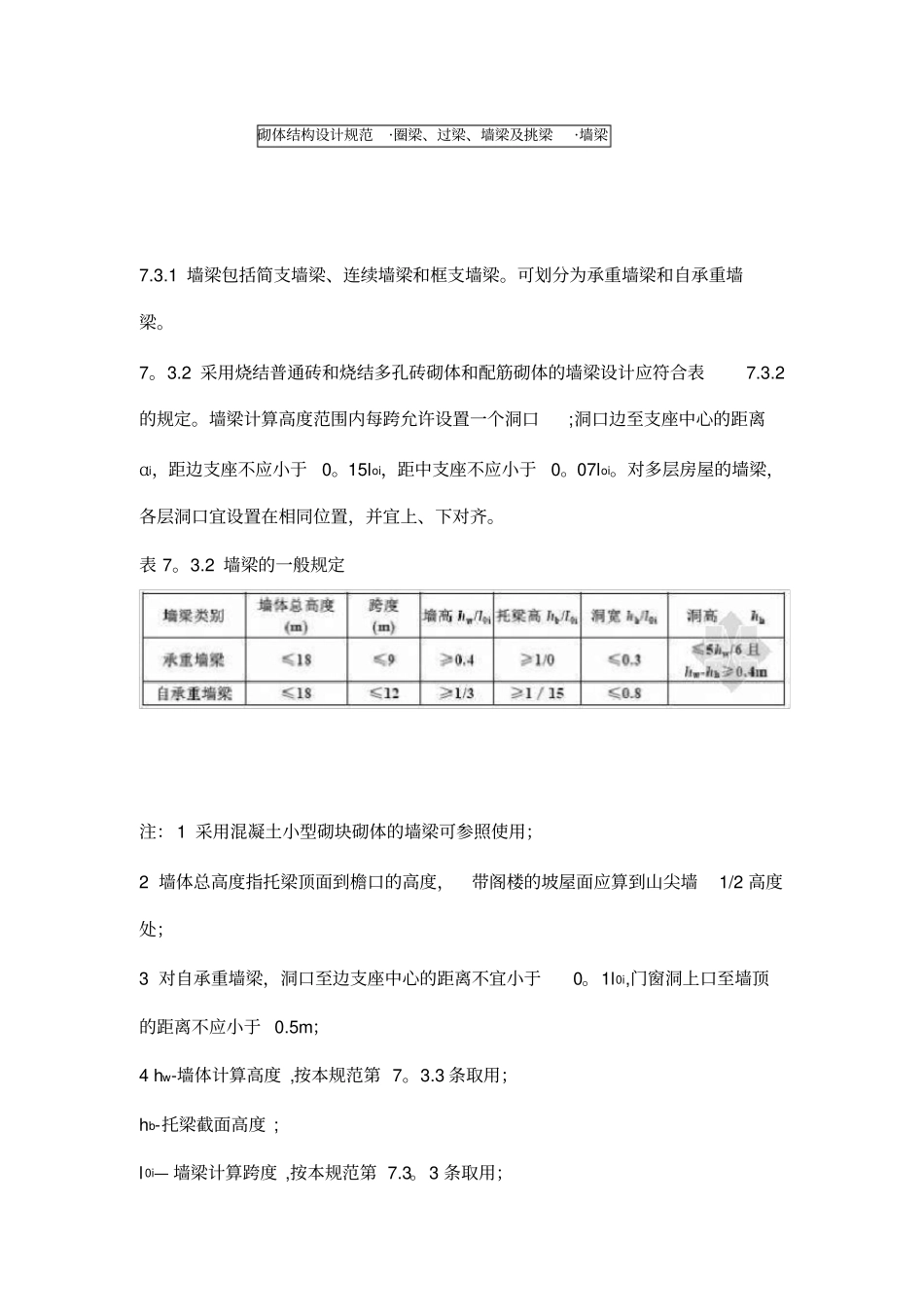

砌体结构设计规范·圈梁、过梁、墙梁及挑梁·墙梁7.3.1 墙梁包括简支墙梁、连续墙梁和框支墙梁。可划分为承重墙梁和自承重墙梁。7。3.2 采用烧结普通砖和烧结多孔砖砌体和配筋砌体的墙梁设计应符合表7.3.2的规定。墙梁计算高度范围内每跨允许设置一个洞口;洞口边至支座中心的距离αi，距边支座不应小于0。15loi，距中支座不应小于0。07loi。对多层房屋的墙梁，各层洞口宜设置在相同位置，并宜上、下对齐。表 7。3.2 墙梁的一般规定注： 1 采用混凝土小型砌块砌体的墙梁可参照使用；2 墙体总高度指托梁顶面到檐口的高度，带阁楼的坡屋面应算到山尖墙1/2 高度处；3 对自承重墙梁，洞口至边支座中心的距离不宜小于0。1l0i,门窗洞上口至墙顶的距离不应小于 0.5m；4 hw-墙体计算高度 ,按本规范第 7。3.3 条取用；hb-托梁截面高度 ; l 0i— 墙梁计算跨度 ,按本规范第 7.3。3 条取用；bh— 洞口宽度；hh-洞口高度 ,对窗洞顶至托梁顶面距离. 7.3.3 墙梁的计算简图应按图7.3。3 采用 .各计算参数应按下列规定取用: 1） 墙梁计算跨度 l0(l oi），对简支墙梁和连续墙梁取1.1ln(1。1lni）或 l c（l ci)两者的较小值； l n（l ni)为净跨， lc(l ci）为支座中心线距离。对框支墙梁，取框架柱中心线间的距离 lc（lci)；2） 墙体计算高度 hw，取托梁顶面上一层墙体高度，当hw〉l0 时，取 hw=l0（对连续墙梁和多跨框支墙梁，l0 取各跨的平均值）；3） 墙梁跨中截面计算高度H0，取 H0=hw+0。 5hb；4) 翼墙计算宽度 bf，取窗间墙宽度或横墙间距的2/3，且每边不大于 3。5h（h为墙体厚度 )和 l0/6；5） 框架柱计算高度 Hc，取 Hc=Hcn+0.5hb;Hcn为框架柱的净高，取基础顶面至托梁底面的距离。7。3.4 墙梁的计算荷载，应按下列规定采用：1 使用阶段墙梁上的荷载1） 承重墙梁（1） 托梁顶面的荷载设计值Q1、F1,取托梁自重及本层楼盖的恒荷载和活荷载；（2） 墙梁顶面的荷载设计值Q2，取托梁以上各层墙体自重，以及墙梁顶面以上各层楼 (屋）盖的恒荷载和活荷载；集中荷载可沿作用的跨度近似化为均布荷载。3） 自承重墙梁墙梁顶面的荷载设计值Q2,取托梁自重及托梁以上墙体自重。2 施工阶段托梁上的荷载1) 托梁自重及本层楼盖的恒荷载；2) 本层楼盖的施工荷载；3) 墙体自重，可取高度为的墙体自重， 开洞时尚应按洞顶以下实际分布的墙体自重复核；l0max为各计算跨度的最大值 . 7。3。5 墙梁应分别进行...
