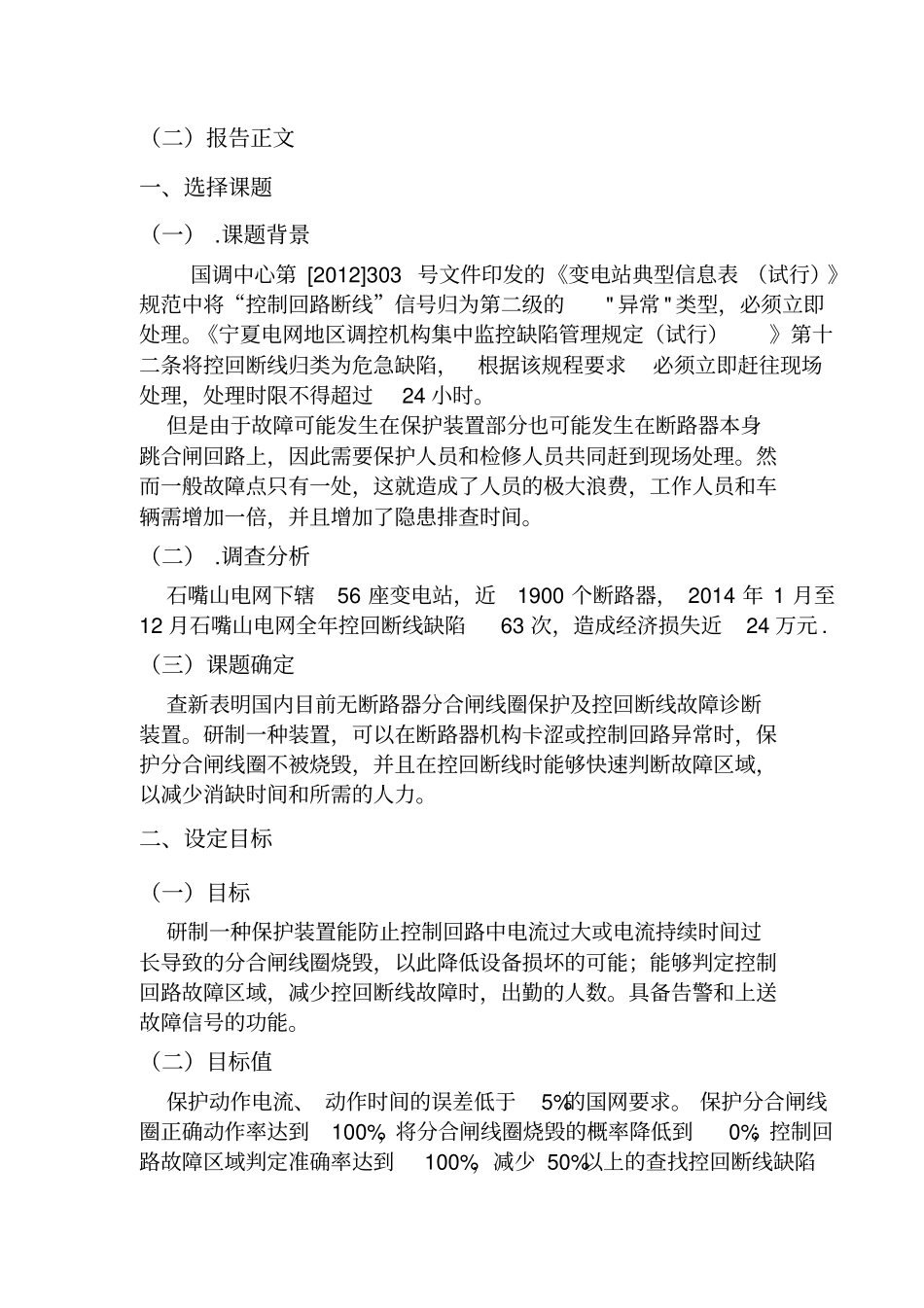

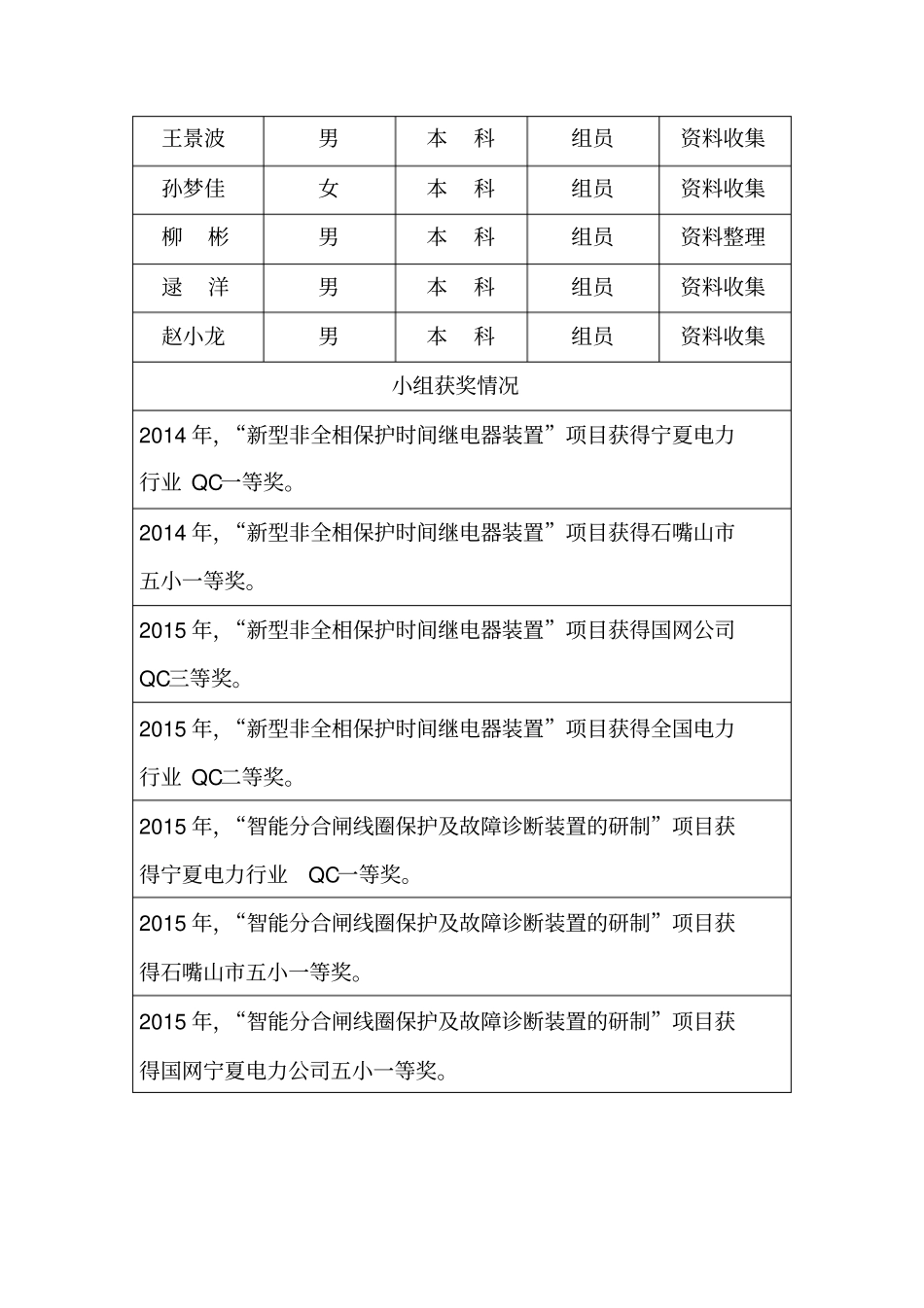

研制智能分合闸线圈保护及故障诊断装置国网宁夏电力公司石嘴山供电公司变电检修室变电二次运检二班QC小组（一）小组概况：小组名称国网宁夏电力公司石嘴山供电公司变电检修室变电二次运检二班QC小组活动课题名称研制智能分合闸线圈保护及故障诊断装置注册时间2015 年 2 月 1 日课题类型创新型活动次数18 次出勤率98% 小组成员情况姓名性别学历职务组内分工陈海东男研究生组长全面负责陈涛男本科副组长设计方案王学继男本科指导协调指导张锴男研究生组员具体实施高奇男研究生组员具体实施张雷男本科组员具体实施汤超男本科组员具体实施侯雨辰男本科组员具体实施李岳峰男本科组员具体实施刘涛只男研究生组员资料收集王景波男本科组员资料收集孙梦佳女本科组员资料收集柳彬男本科组员资料整理逯洋男本科组员资料收集赵小龙男本科组员资料收集小组获奖情况2014 年，“新型非全相保护时间继电器装置”项目获得宁夏电力行业 QC一等奖。2014 年，“新型非全相保护时间继电器装置”项目获得石嘴山市五小一等奖。2015 年，“新型非全相保护时间继电器装置”项目获得国网公司QC三等奖。2015 年，“新型非全相保护时间继电器装置”项目获得全国电力行业 QC二等奖。2015 年，“智能分合闸线圈保护及故障诊断装置的研制”项目获得宁夏电力行业QC一等奖。2015 年，“智能分合闸线圈保护及故障诊断装置的研制”项目获得石嘴山市五小一等奖。2015 年，“智能分合闸线圈保护及故障诊断装置的研制”项目获得国网宁夏电力公司五小一等奖。（二）报告正文一、选择课题（一） .课题背景国调中心第 [2012]303 号文件印发的《变电站典型信息表 （试行）》规范中将“控制回路断线”信号归为第二级的" 异常 " 类型，必须立即处理。《宁夏电网地区调控机构集中监控缺陷管理规定（试行）》第十二条将控回断线归类为危急缺陷，根据该规程要求必须立即赶往现场处理，处理时限不得超过24 小时。但是由于故障可能发生在保护装置部分也可能发生在断路器本身跳合闸回路上，因此需要保护人员和检修人员共同赶到现场处理。然而一般故障点只有一处，这就造成了人员的极大浪费，工作人员和车辆需增加一倍，并且增加了隐患排查时间。（二） .调查分析石嘴山电网下辖56 座变电站，近1900 个断路器， 2014 年 1 月至12 月石嘴山电网全年控回断线缺陷63 次，造成经济损失近24 万元 .（三）课题确定查新表明国内目前无断路器分合闸线圈保护及控回断线故障...
