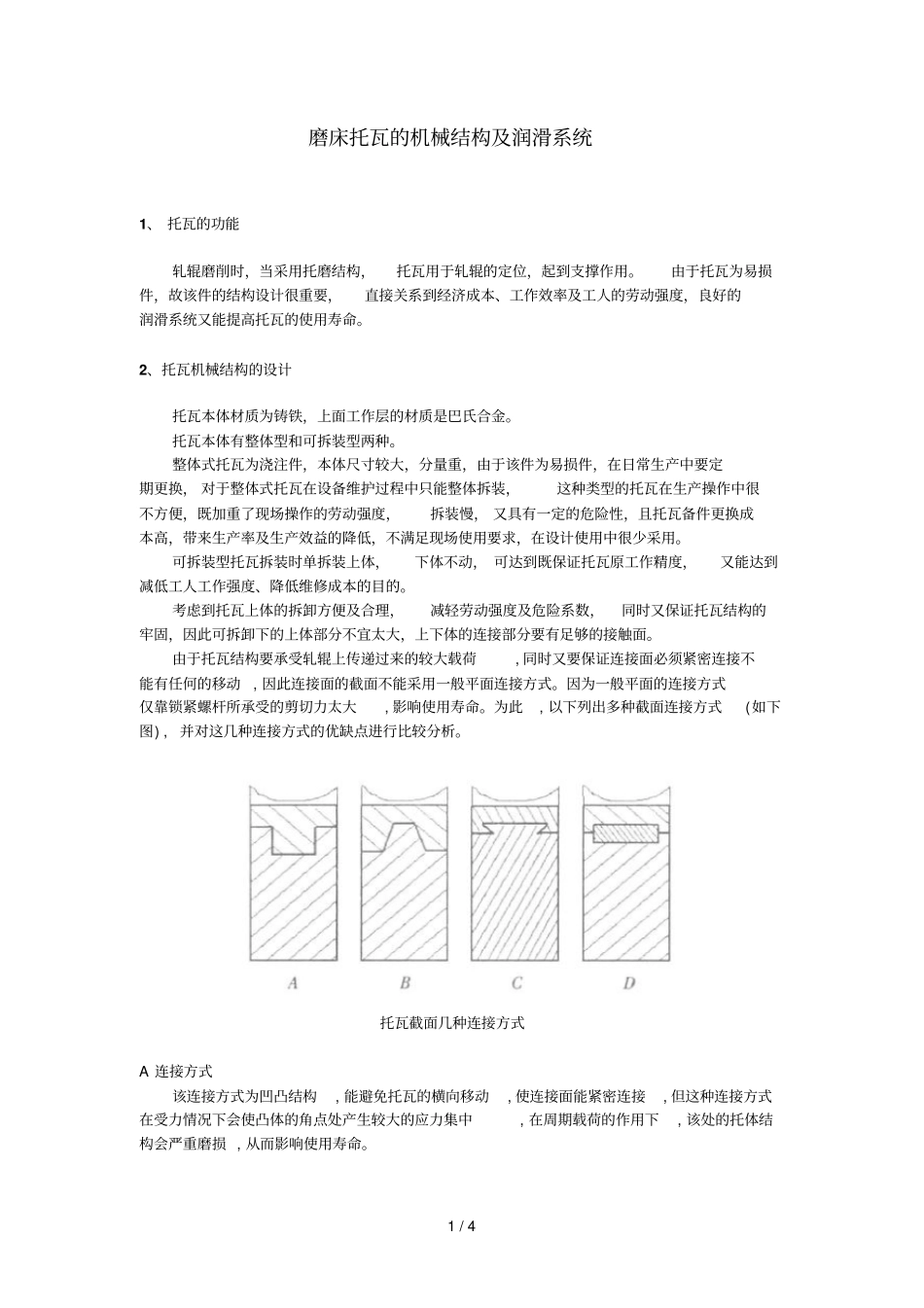

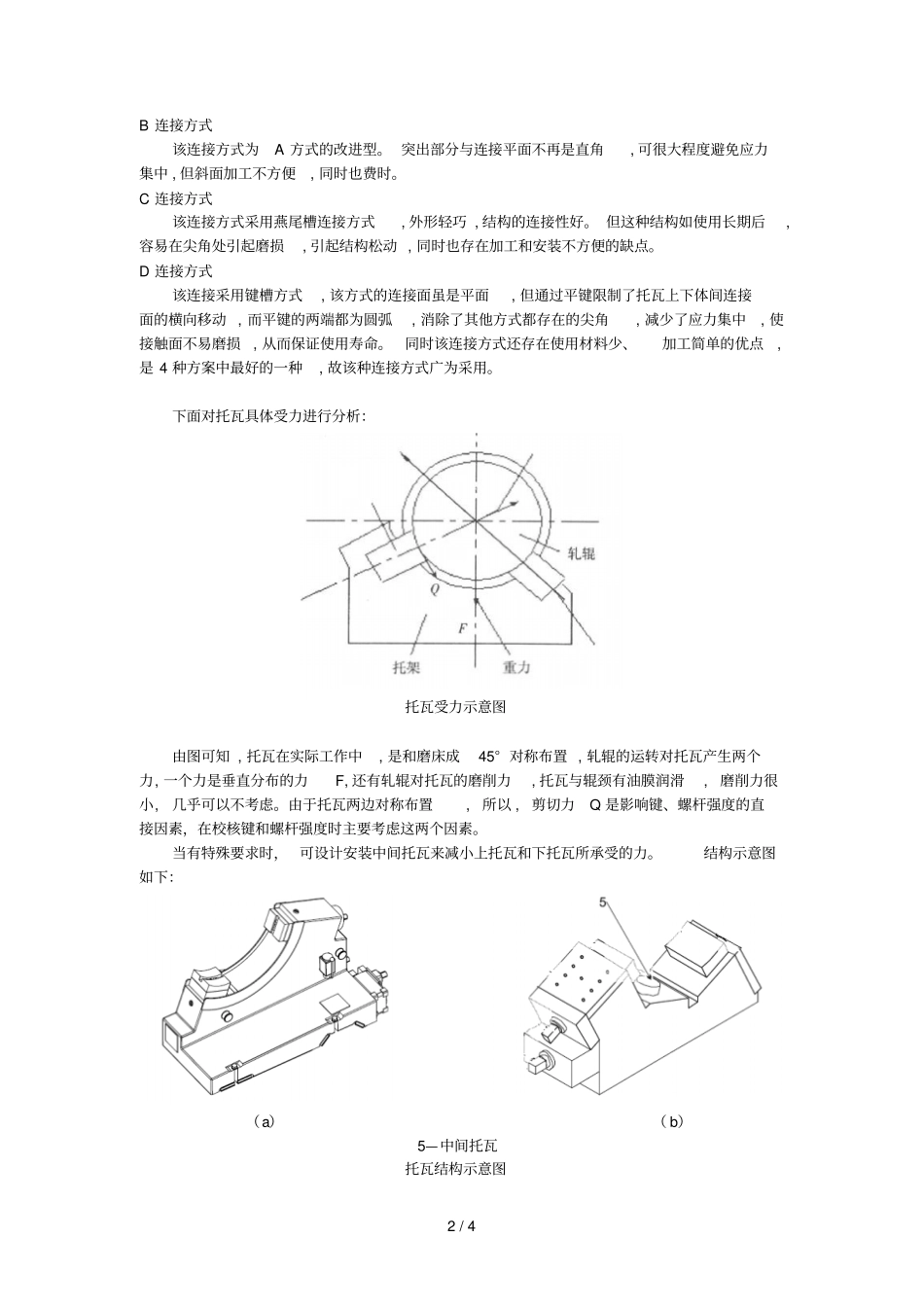

1 / 4 磨床托瓦的机械结构及润滑系统1、 托瓦的功能轧辊磨削时,当采用托磨结构,托瓦用于轧辊的定位,起到支撑作用。由于托瓦为易损件,故该件的结构设计很重要,直接关系到经济成本、工作效率及工人的劳动强度,良好的润滑系统又能提高托瓦的使用寿命。2、托瓦机械结构的设计托瓦本体材质为铸铁,上面工作层的材质是巴氏合金。托瓦本体有整体型和可拆装型两种。整体式托瓦为浇注件,本体尺寸较大,分量重,由于该件为易损件,在日常生产中要定期更换, 对于整体式托瓦在设备维护过程中只能整体拆装,这种类型的托瓦在生产操作中很不方便,既加重了现场操作的劳动强度,拆装慢, 又具有一定的危险性,且托瓦备件更换成本高,带来生产率及生产效益的降低,不满足现场使用要求,在设计使用中很少采用。可拆装型托瓦拆装时单拆装上体,下体不动, 可达到既保证托瓦原工作精度,又能达到减低工人工作强度、降低维修成本的目的。考虑到托瓦上体的拆卸方便及合理,减轻劳动强度及危险系数,同时又保证托瓦结构的牢固,因此可拆卸下的上体部分不宜太大,上下体的连接部分要有足够的接触面。由于托瓦结构要承受轧辊上传递过来的较大载荷, 同时又要保证连接面必须紧密连接不能有任何的移动, 因此连接面的截面不能采用一般平面连接方式。因为一般平面的连接方式仅靠锁紧螺杆所承受的剪切力太大, 影响使用寿命。为此, 以下列出多种截面连接方式(如下图) ,并对这几种连接方式的优缺点进行比较分析。托瓦截面几种连接方式A 连接方式该连接方式为凹凸结构, 能避免托瓦的横向移动, 使连接面能紧密连接, 但这种连接方式在受力情况下会使凸体的角点处产生较大的应力集中, 在周期载荷的作用下, 该处的托体结构会严重磨损 , 从而影响使用寿命。2 / 4 B 连接方式该连接方式为A 方式的改进型。 突出部分与连接平面不再是直角, 可很大程度避免应力集中 , 但斜面加工不方便, 同时也费时。C 连接方式该连接方式采用燕尾槽连接方式, 外形轻巧 , 结构的连接性好。 但这种结构如使用长期后,容易在尖角处引起磨损, 引起结构松动 , 同时也存在加工和安装不方便的缺点。D 连接方式该连接采用键槽方式, 该方式的连接面虽是平面, 但通过平键限制了托瓦上下体间连接面的横向移动 , 而平键的两端都为圆弧, 消除了其他方式都存在的尖角, 减少了应力集中, 使接触面不易磨损, 从而保证使用寿命。同时该连接方式还存在使用材料少、加工简...
