示波器的原理和使用声速测量

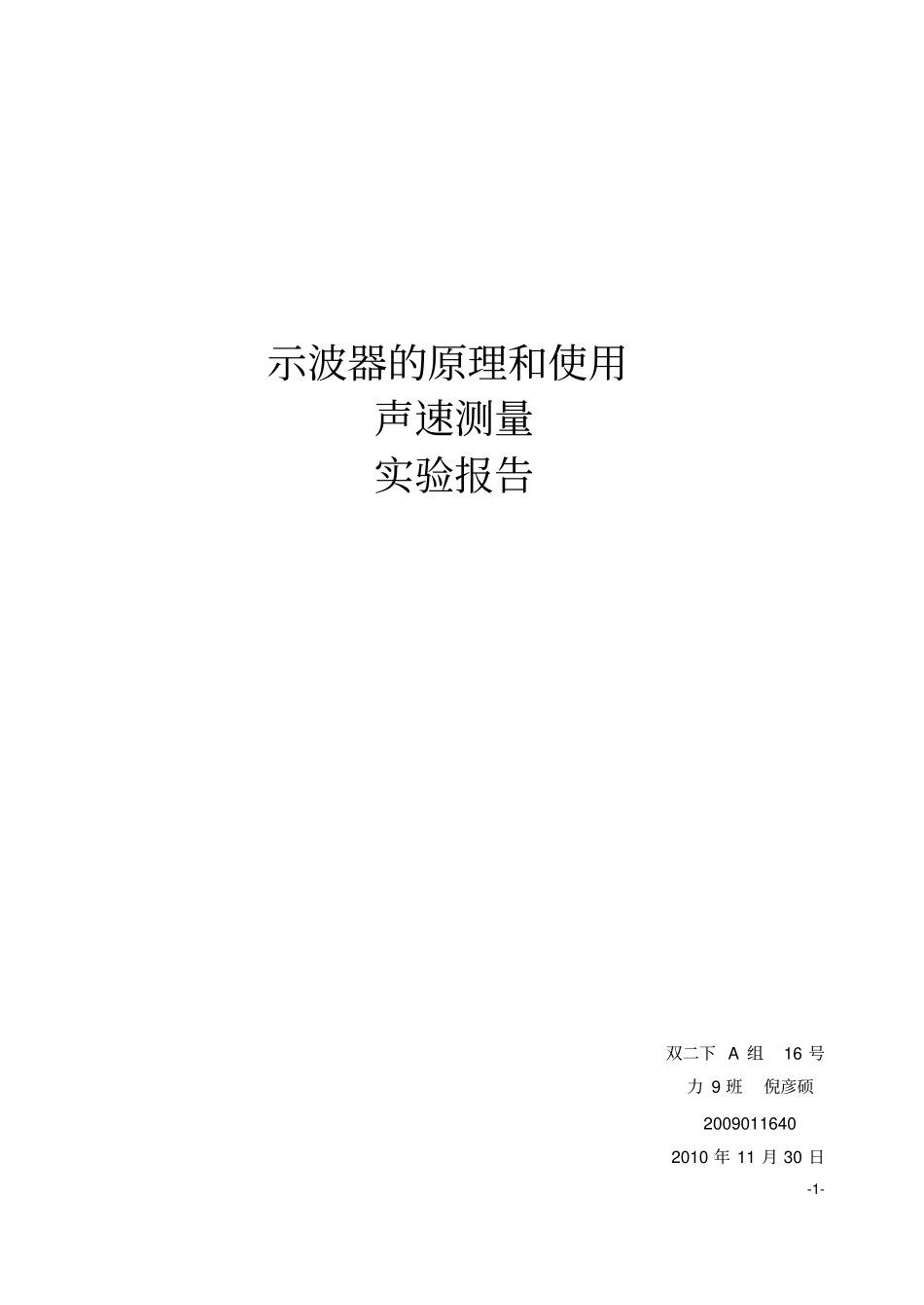

示波器的原理和使用声速测量_第1页
1/10

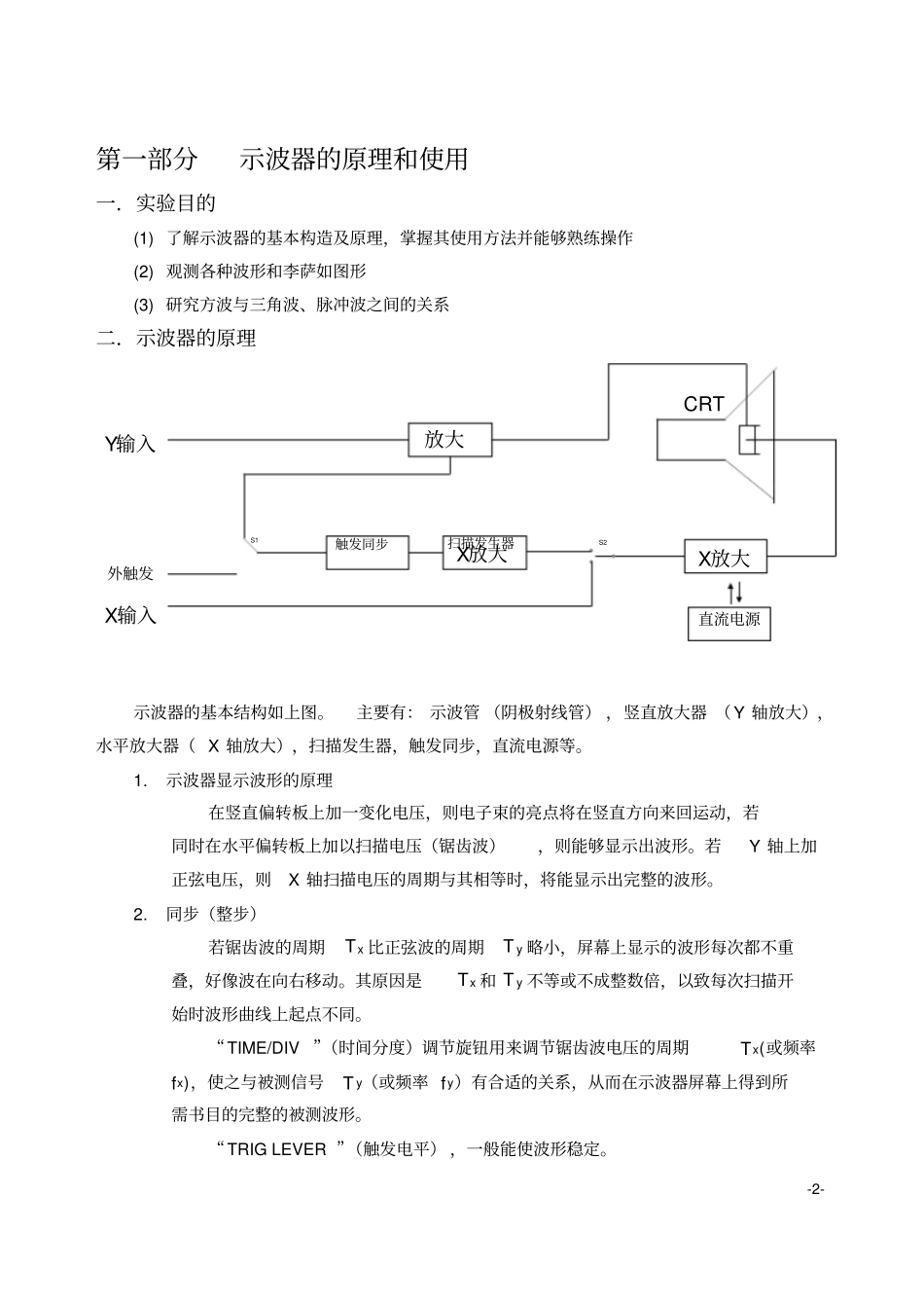

示波器的原理和使用声速测量_第2页
2/10

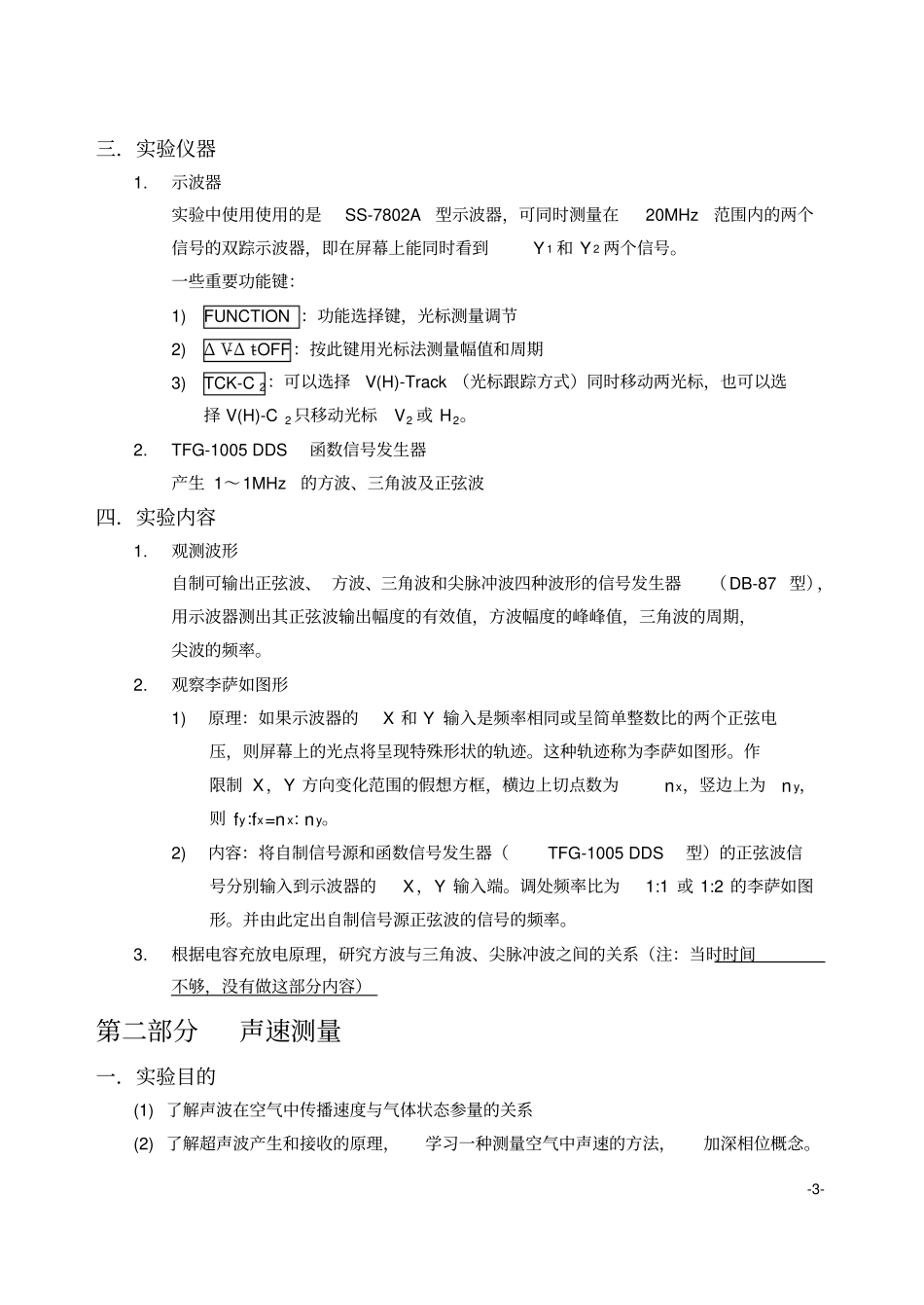

示波器的原理和使用声速测量_第3页
3/10
-1- 示波器的原理和使用声速测量实验报告双二下 A 组16 号力 9 班倪彦硕2009011640 2010 年 11 月 30 日-2- 第一部分示波器的原理和使用一.实验目的(1) 了解示波器的基本构造及原理,掌握其使用方法并能够熟练操作(2) 观测各种波形和李萨如图形(3) 研究方波与三角波、脉冲波之间的关系二.示波器的原理S2放大X放大X放大扫描发生器触发同步S1Y输入X输入外触发CRT直流电源示波器的基本结构如上图。主要有: 示波管 (阴极射线管) ,竖直放大器 (Y 轴放大),水平放大器( X 轴放大),扫描发生器,触发同步,直流电源等。1.示波器显示波形的原理在竖直偏转板上加一变化电压,则电子束的亮点将在竖直方向来回运动,若同时在水平偏转板上加以扫描电压(锯齿波),则能够显示出波形。若Y 轴上加正弦电压,则X 轴扫描电压的周期与其相等时,将能显示出完整的波形。2.同步(整步)若锯齿波的周期Tx 比正弦波的周期T y 略小,屏幕上显示的波形每次都不重叠,好像波在向右移动。其原因是Tx 和 T y 不等或不成整数倍,以致每次扫描开始时波形曲线上起点不同。“TIME/DIV ”(时间分度)调节旋钮用来调节锯齿波电压的周期Tx(或频率fx),使之与被测信号T y(或频率 fy)有合适的关系,从而在示波器屏幕上得到所需书目的完整的被测波形。“TRIG LEVER ”(触发电平) ,一般能使波形稳定。-3- 三.实验仪器1.示波器实验中使用使用的是SS-7802A型示波器,可同时测量在20MHz范围内的两个信号的双踪示波器,即在屏幕上能同时看到Y 1 和 Y 2 两个信号。一些重要功能键:1)FUNCTION :功能选择键,光标测量调节2)Δ V-Δ t-OFF:按此键用光标法测量幅值和周期3)TCK-C 2:可以选择V(H)-Track (光标跟踪方式)同时移动两光标,也可以选择 V(H)-C 2 只移动光标V2 或 H2。2.TFG-1005 DDS函数信号发生器产生 1~1MHz的方波、三角波及正弦波四.实验内容1.观测波形自制可输出正弦波、 方波、三角波和尖脉冲波四种波形的信号发生器(DB-87 型),用示波器测出其正弦波输出幅度的有效值,方波幅度的峰峰值,三角波的周期,尖波的频率。2.观察李萨如图形1)原理:如果示波器的X 和 Y 输入是频率相同或呈简单整数比的两个正弦电压,则屏幕上的光点将呈现特殊形状的轨迹。这种轨迹称为李萨如图形。作限制 X,Y 方向变化范围的假想方框,横边上切点数为nx,竖边上为n y,则 fy:fx=n x: n y。2)内容:将自...
