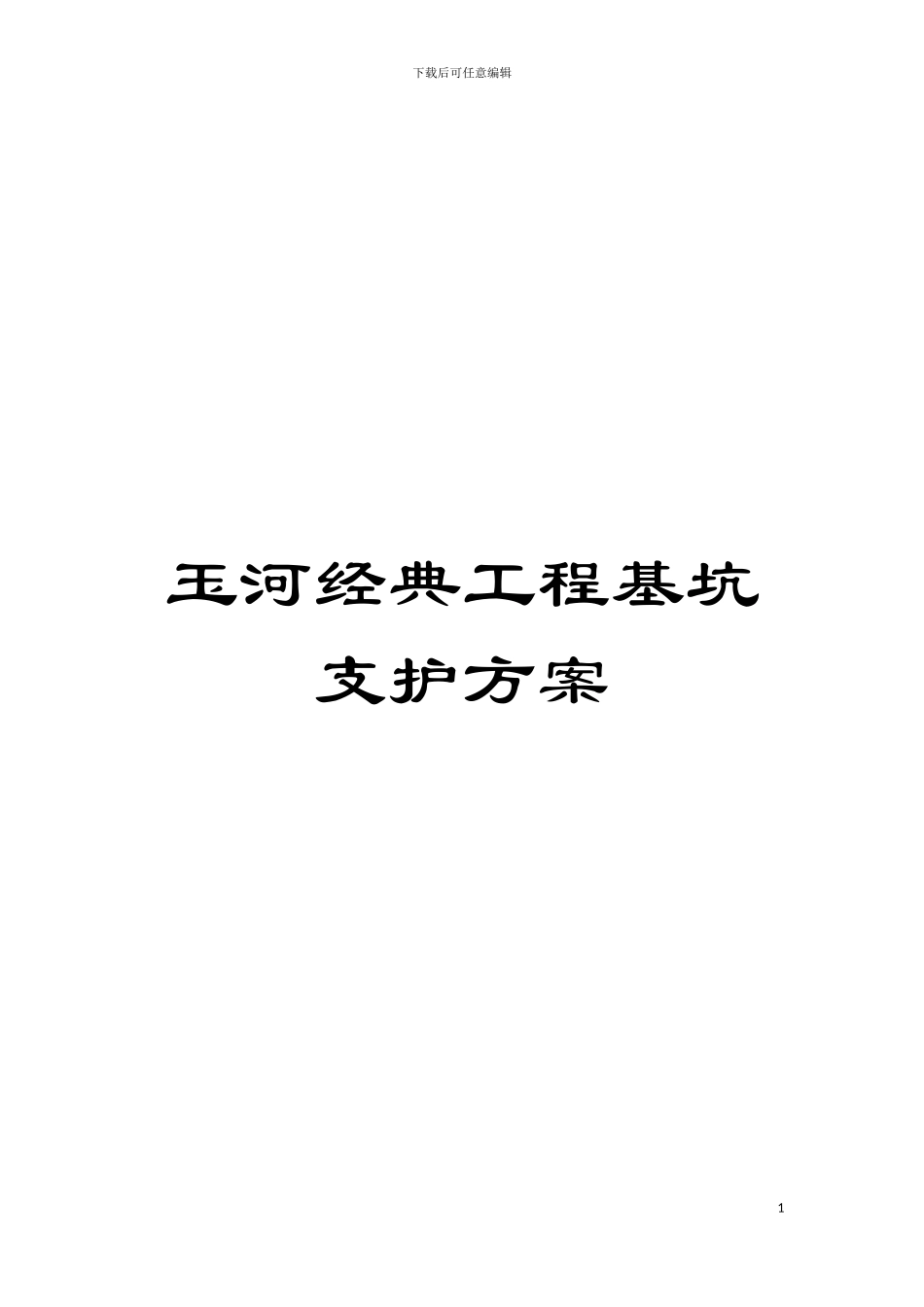

玉河经典工程基坑支护方案模板

下载后可任意编辑玉河经典工程基坑支护方案1下载后可任意编辑玉河经典工程基坑支护方案第一章 工程概况一、 工程概况玉河经典工程 1、 2#楼,6+1 商住楼,位于洪都大道以东,解放西路以南,塔子桥路以西,1、 2#楼地下室东面为原有建筑物(暑光小区),最的距离为 6 米左右,基坑开挖深度为 6 米左右,为确保不对原有建筑物产生不利影响,在地下室东侧实行用槽钢桩支护,先进行支护工程,开挖基坑土方。二、 工程地质、 水文地质条件1、 工程地质条件根据业主提供的《玉河经典小区场地岩土工程勘察报告》, 拟建场地地貌上属冲积平原地带, 地面基本平坦, 标高 23.0～24.0m之间, 高差1.0m。场地岩土层自上而下由杂填土、 粉质粘土、 及中砂层地层构成。现 自 上 而 下 的 岩 土 层 分 布 及 其 工 程 地 质 特 征 叙 述 如 下 : 杂填土――地层编号①所有钻孔均有揭露, 土性为杂填土, 灰黄、 灰褐等杂色, 主要由旧房基础、 粘性土、 碎石等建筑垃圾组成。厚度 1.0～4.80m, 平均2.9m。粉质粘土――地层编号②, ③, ④该层揭露有淤泥质粉质粘土、 粉质粘土, 粘土、 粉质粘土, 砾质粘性土, 混合土。依土性组合特征, 自上而下可分布如下: A、 淤质粘土、 粉质粘土( 层号②) : 浅灰色, 深灰色, 饱和, 软塑、 局部流塑。重度 2.75g/cm3, 粘聚力 24.5kp, 摩擦角 6.9度。 属偏高压缩性土, 标贯击数 6.5～4.5 击, 层厚 9.80～0.80m, 平均 2.29m, 层顶埋深 4.80～1.00m, 层顶标高-6.10～-1.25m。B、 粘土、 粉质粘土( 层号③) : 砖红、 紫红、 黄红色等色, 硬塑为主, 该层中夹有连续性较差淤泥层, 深灰色, 饱和, 软塑为主。含多量炭化植物叶片及腐木。重度为。重度 2.77g/cm3, 粘聚力 43.6kp, 摩擦角 13.3 度。层厚 8.40～2.20m, 平均 6.80m, 层 顶 埋 深 8.50 ～ 2.80m, 层 顶 标 高 -8.60 ～ -2.80m 。C、 粘土、 粉质粘土( 层号④) : 淡黄、 黄褐、 紫灰、 黄白、2下载后可任意编辑 灰等多色, 硬～塑性差, 手捻可散, 含大量残积岩砾及岩块, 厚度变化大, 范围值 10.94～2.74m, 层顶埋深 11.20～12.50m, 层顶标高-10.30～-6.80m。重度 2.65g/cm3, 粘聚力 12.2kp, 摩擦角3.0度。中砂层――地层编号⑤淡黄、 黄褐、 紫灰、 黄白、 灰等多色, 硬～塑性差, 手捻可散, 该层分布于整个场地。2. 水文地质条件根 据 ...
