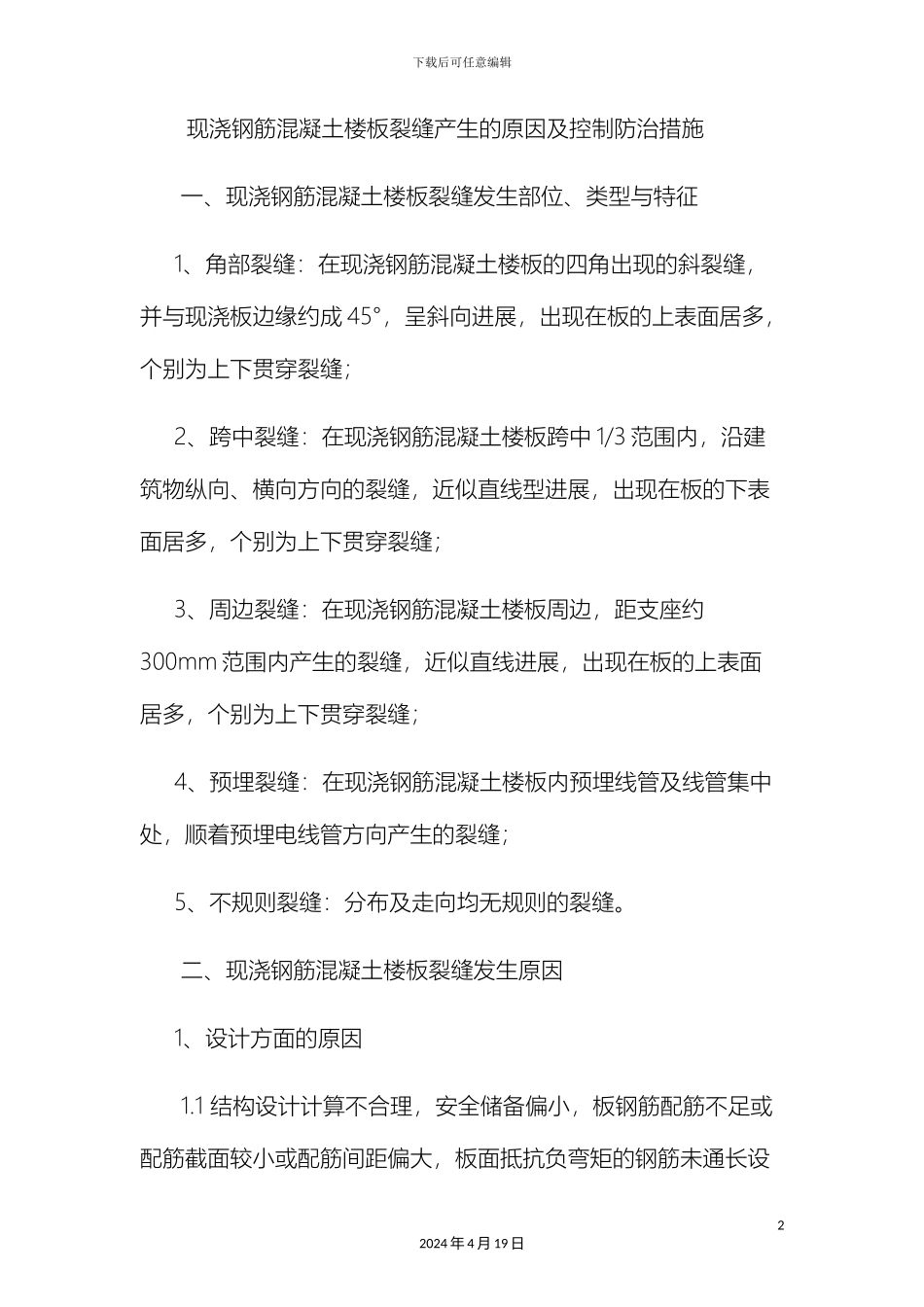

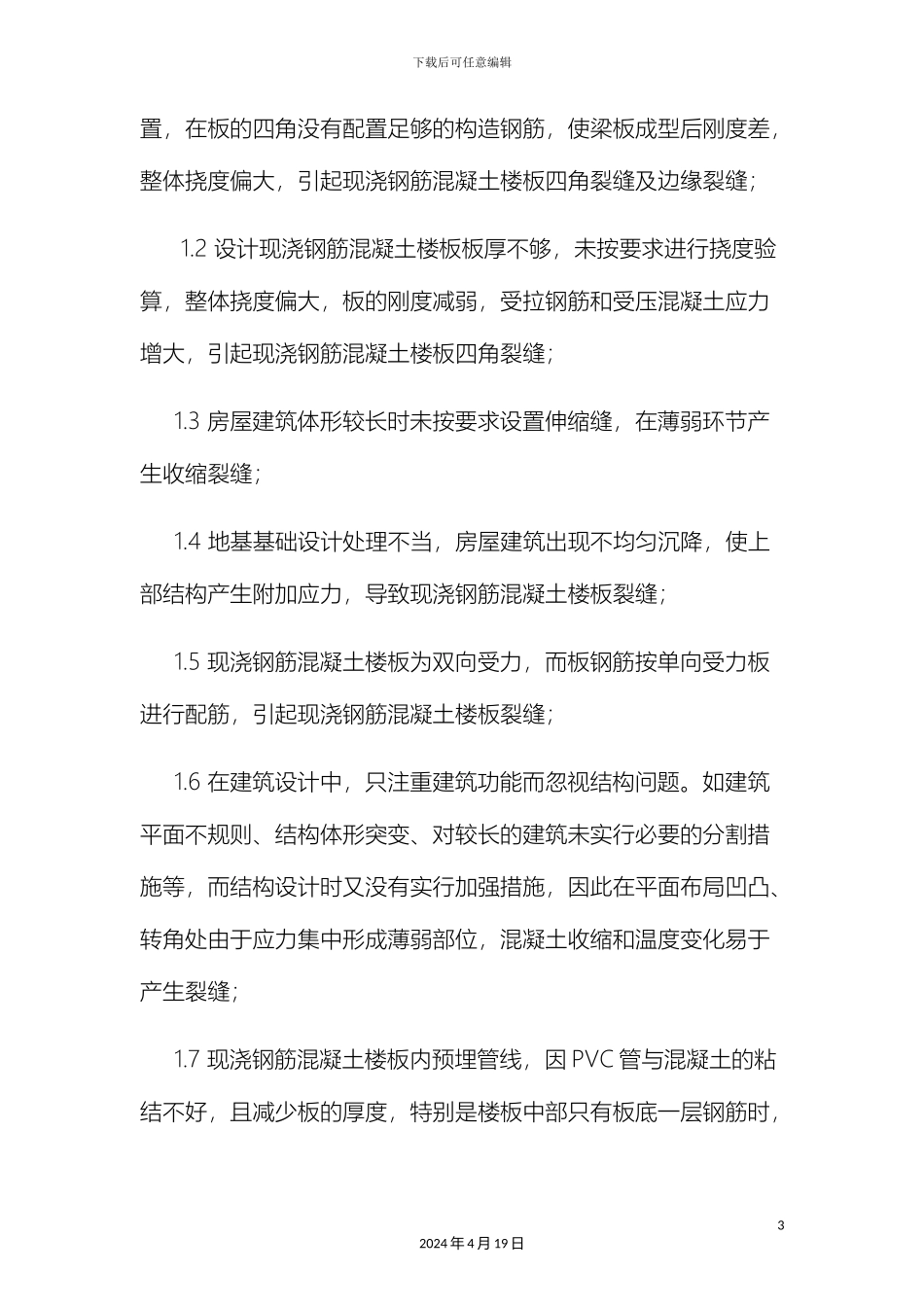

下载后可任意编辑现浇钢筋混凝土楼板裂缝产生的原因及控制防治措施12024 年 4 月 19 日下载后可任意编辑现浇钢筋混凝土楼板裂缝产生的原因及控制防治措施 一、现浇钢筋混凝土楼板裂缝发生部位、类型与特征 1、角部裂缝：在现浇钢筋混凝土楼板的四角出现的斜裂缝，并与现浇板边缘约成 45°，呈斜向进展，出现在板的上表面居多，个别为上下贯穿裂缝； 2、跨中裂缝：在现浇钢筋混凝土楼板跨中 1/3 范围内，沿建筑物纵向、横向方向的裂缝，近似直线型进展，出现在板的下表面居多，个别为上下贯穿裂缝； 3、周边裂缝：在现浇钢筋混凝土楼板周边，距支座约300mm 范围内产生的裂缝，近似直线进展，出现在板的上表面居多，个别为上下贯穿裂缝； 4、预埋裂缝：在现浇钢筋混凝土楼板内预埋线管及线管集中处，顺着预埋电线管方向产生的裂缝； 5、不规则裂缝：分布及走向均无规则的裂缝。 二、现浇钢筋混凝土楼板裂缝发生原因 1、设计方面的原因 1.1 结构设计计算不合理，安全储备偏小，板钢筋配筋不足或配筋截面较小或配筋间距偏大，板面抵抗负弯矩的钢筋未通长设22024 年 4 月 19 日下载后可任意编辑置，在板的四角没有配置足够的构造钢筋，使梁板成型后刚度差，整体挠度偏大，引起现浇钢筋混凝土楼板四角裂缝及边缘裂缝； 1.2 设计现浇钢筋混凝土楼板板厚不够，未按要求进行挠度验算，整体挠度偏大，板的刚度减弱，受拉钢筋和受压混凝土应力增大，引起现浇钢筋混凝土楼板四角裂缝； 1.3 房屋建筑体形较长时未按要求设置伸缩缝，在薄弱环节产生收缩裂缝； 1.4 地基基础设计处理不当，房屋建筑出现不均匀沉降，使上部结构产生附加应力，导致现浇钢筋混凝土楼板裂缝； 1.5 现浇钢筋混凝土楼板为双向受力，而板钢筋按单向受力板进行配筋，引起现浇钢筋混凝土楼板裂缝； 1.6 在建筑设计中，只注重建筑功能而忽视结构问题。如建筑平面不规则、结构体形突变、对较长的建筑未实行必要的分割措施等，而结构设计时又没有实行加强措施，因此在平面布局凹凸、转角处由于应力集中形成薄弱部位，混凝土收缩和温度变化易于产生裂缝； 1.7 现浇钢筋混凝土楼板内预埋管线，因 PVC 管与混凝土的粘结不好，且减少板的厚度，特别是楼板中部只有板底一层钢筋时，32024 年 4 月 19 日下载后可任意编辑容易出现顺着 PVC 管线走向的断裂裂缝，而设计图纸未考虑补强加固措施。 2、混凝土原材料的原因 2.1 混凝土作为由砂石集料、水泥...
