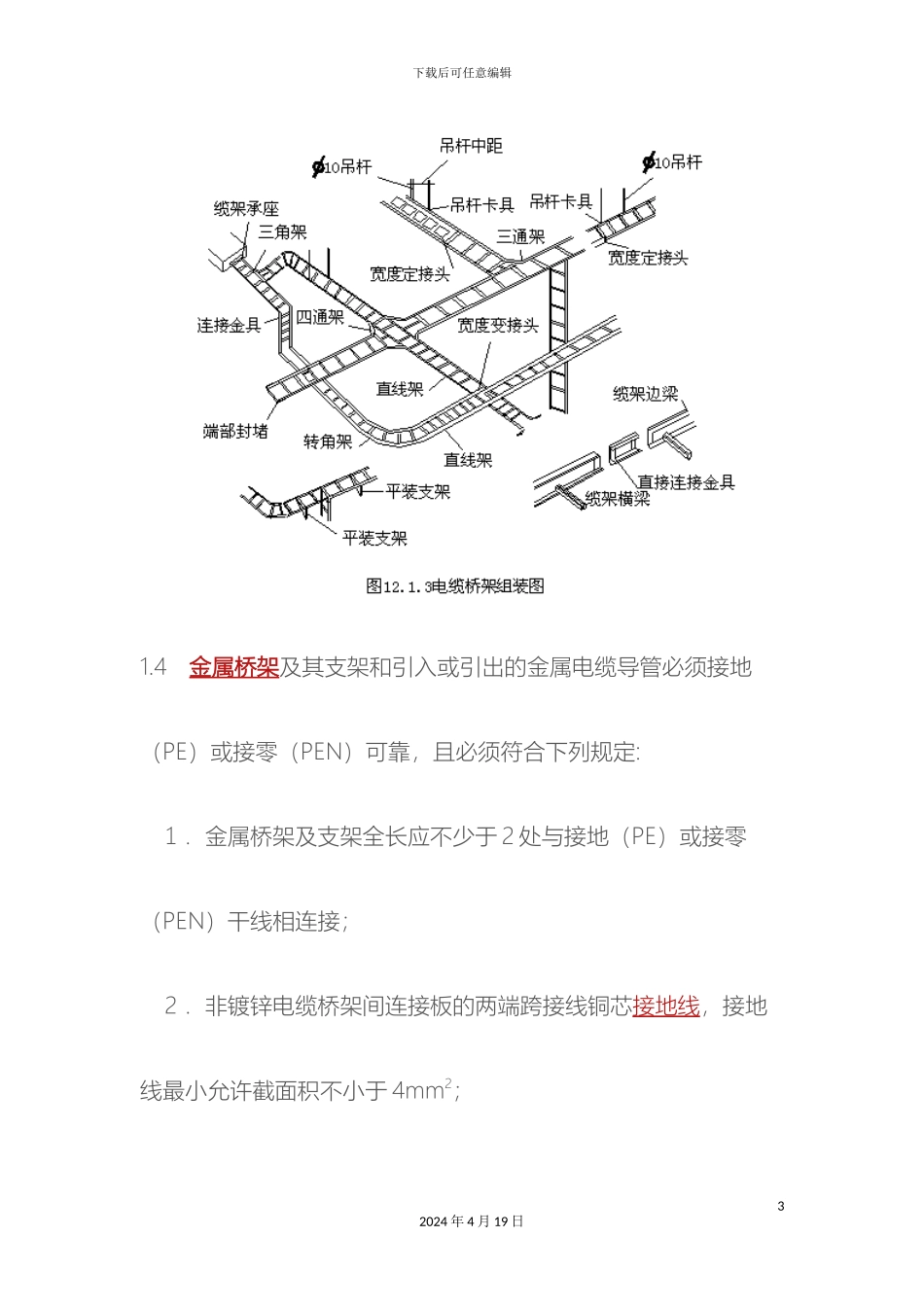

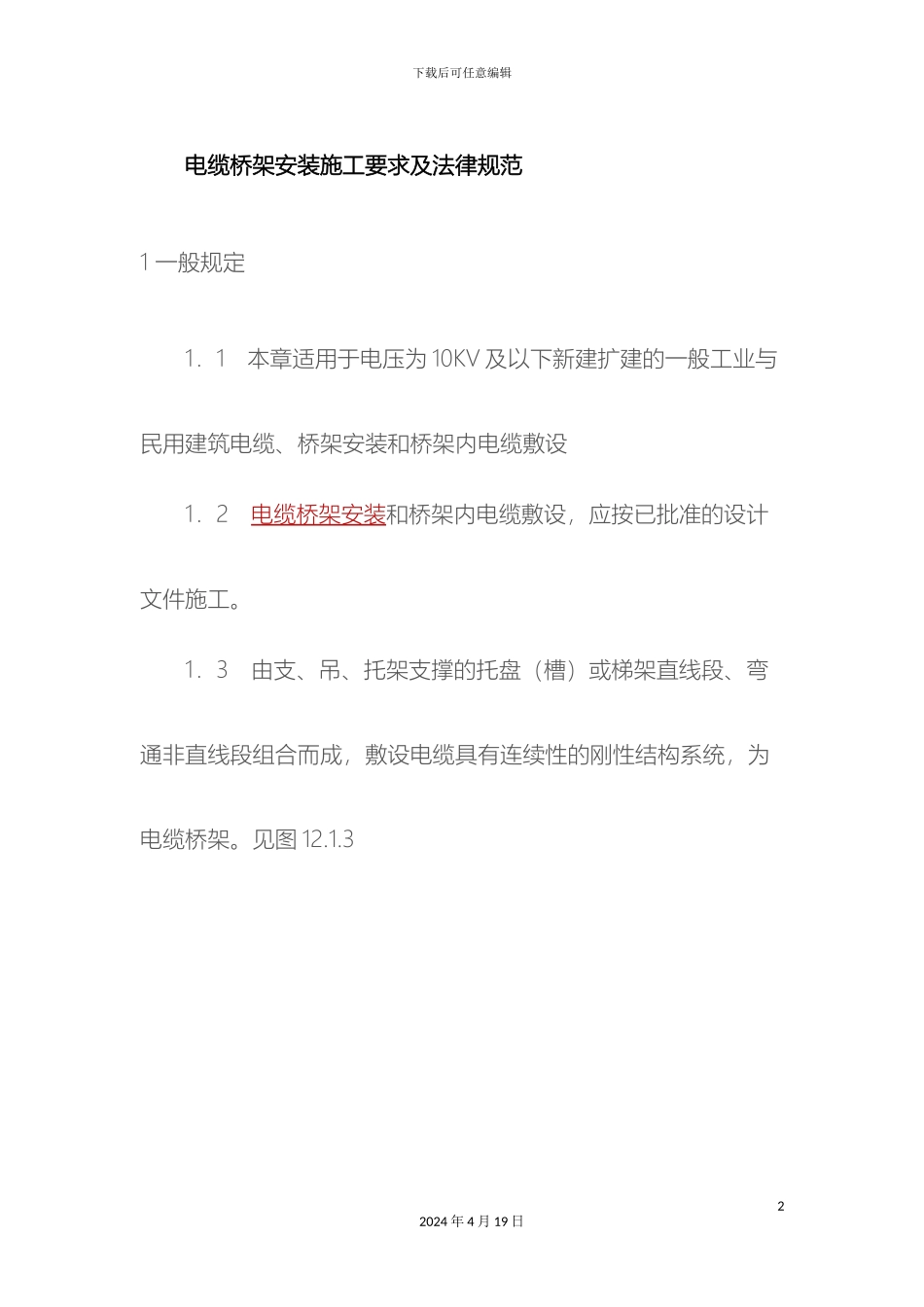

下载后可任意编辑电缆桥架安装施工要求和法律规范方案12024 年 4 月 19 日下载后可任意编辑电缆桥架安装施工要求及法律规范1 一般规定1．1 本章适用于电压为 10KV 及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。见图 12.1.3 22024 年 4 月 19 日下载后可任意编辑1.4 金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定: １．金属桥架及支架全长应不少于 2 处与接地（PE）或接零（PEN）干线相连接； ２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于 4mm2；32024 年 4 月 19 日下载后可任意编辑 ３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于 2 个有防松螺帽或防松垫圈的连接固定螺栓。1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。1．6 电缆桥架处如有防火要求的场所，应实行防火隔离措施。12．2 施工准备2．1 技术准备: １．根据已批准的施工组织设计（施工方案）进行技术、安全交底。 ２．施工执行工艺标准、图集、法律规范齐全。 ３．电缆桥架敷设前，应检查桥架敷设有无与其它设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。42024 年 4 月 19 日下载后可任意编辑 ４．根据施工图或施工所用电缆应作好电缆牵引力的计算。1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采纳镀锌标准件。2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。3.桥架订货或制作应按设计要求进行，不应有误，应重复校核以免造成浪费。4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托52024 年 4 月 19 日下载后可任...
