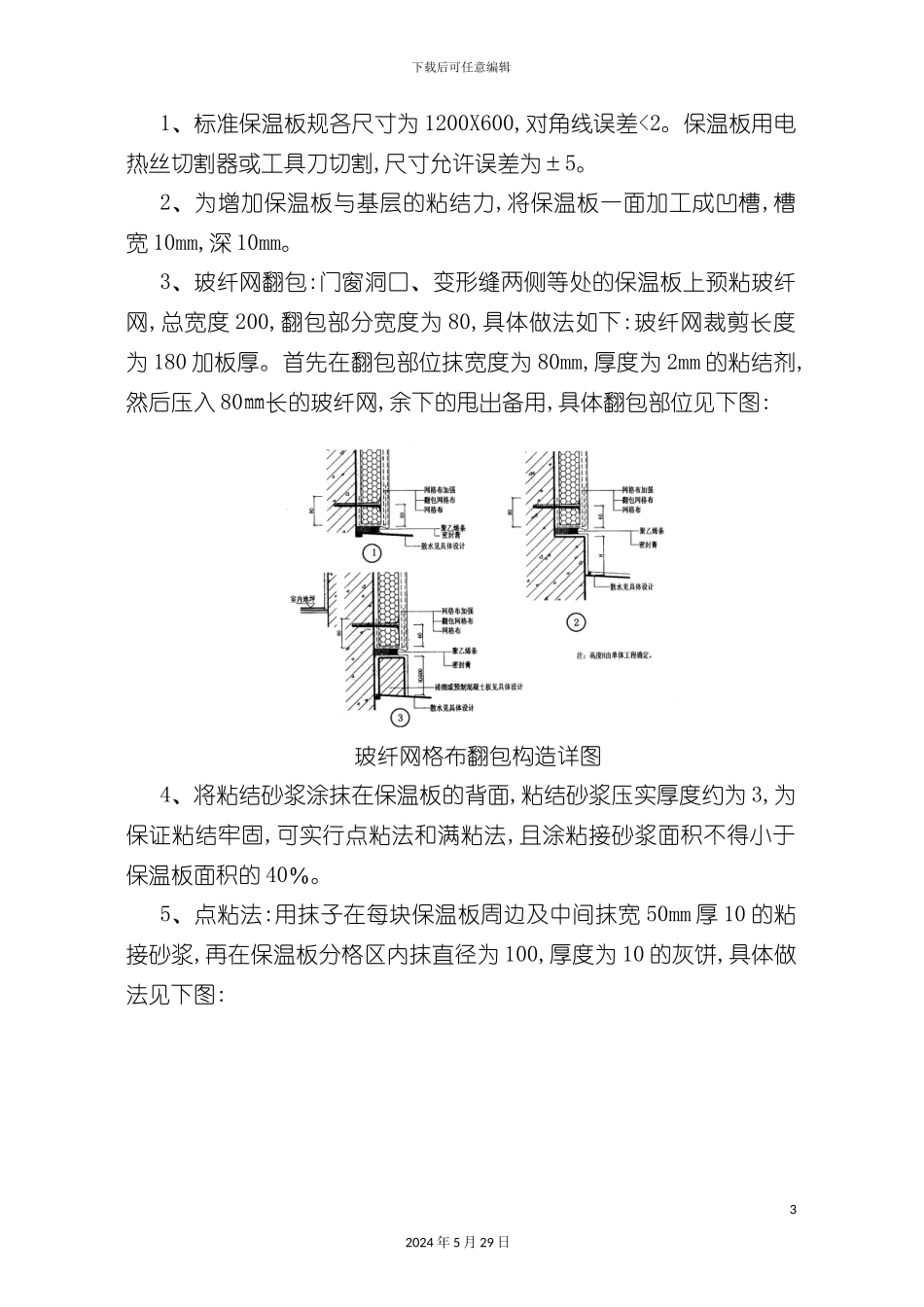

下载后可任意编辑白桦林居外墙外保温施工设计方案12024 年 5 月 29 日下载后可任意编辑居住区Ⅲ区 9、10#住宅楼白桦林居外 墙 外 保 温 施 工 方 案一、编制依据:1、<膨胀聚苯板薄抹灰外墙外保温系统>JG149- 2、<外墙外保温工程技术规程>JGJ144- 3、<外墙外保温构造图集>陕 J124、<建筑工程质量验收统一标准>GB50300- 二、工程概况:白桦林居居住区III区9、10#住宅楼位于西安市凤城九路,该工程由9#、10#两栋单位工程组成,建筑总面积为31987m2,全剪力墙结构,9#、10#住宅楼为地上18层,地下一层,地下室均为平战结合6级人防地下室。外墙设计为外墙外保温贴面砖。三、施工准备:1、装饰工程施工外架整改完毕,并经各方验收确认经过。2、砼外墙螺栓孔洞堵洞完成,砖砌外墙部分已粉刷完毕,并经验收,符合贴外墙保温板要求。3、外墙保温主材及附材已进场,且质量证明文件准确、齐全。4、施工人员进场,并进行技术、安全交底教育。四、施工工艺方法:(一)、基层处理: 1、彻底清除基层墙体表面浮灰、油污、脱模剂及风化物等影响粘贴强度的材料。 2、为增加保温板与基层的粘结力,应在砼墙面刷界面砂浆—道。(二)聚合物粘结砂浆(简称粘结砂浆): 1、将配制的粘结砂浆静置 5 分钟,再搅拌即可使用,配制好的粘结砂浆宜在 l 小时内用完。 2、粘结砂浆的配置只许加入净水,不得加入其它添加物(剂)。(三)安装保温板22024 年 5 月 29 日下载后可任意编辑 1、标准保温板规各尺寸为 1200X600,对角线误差<2。保温板用电热丝切割器或工具刀切割,尺寸允许误差为±5。2、为增加保温板与基层的粘结力,将保温板一面加工成凹槽,槽宽 10mm,深 10mm。3、玻纤网翻包:门窗洞口、变形缝两侧等处的保温板上预粘玻纤网,总宽度 200,翻包部分宽度为 80,具体做法如下:玻纤网裁剪长度为 180 加板厚。首先在翻包部位抹宽度为 80mm,厚度为 2mm 的粘结剂,然后压入 80㎜长的玻纤网,余下的甩出备用,具体翻包部位见下图:玻纤网格布翻包构造详图4、将粘结砂浆涂抹在保温板的背面,粘结砂浆压实厚度约为 3,为保证粘结牢固,可实行点粘法和满粘法,且涂粘接砂浆面积不得小于保温板面积的 40％。5、点粘法:用抹子在每块保温板周边及中间抹宽 50mm 厚 10 的粘接砂浆,再在保温板分格区内抹直径为 100,厚度为 10 的灰饼,具体做法见下图:32024 年 5 月 29 日下载后可任意编辑6、满粘法:用齿口馒刀将粘结砂浆水平方向均匀的抹成梳形条在保温板上。7、将抹好粘...
