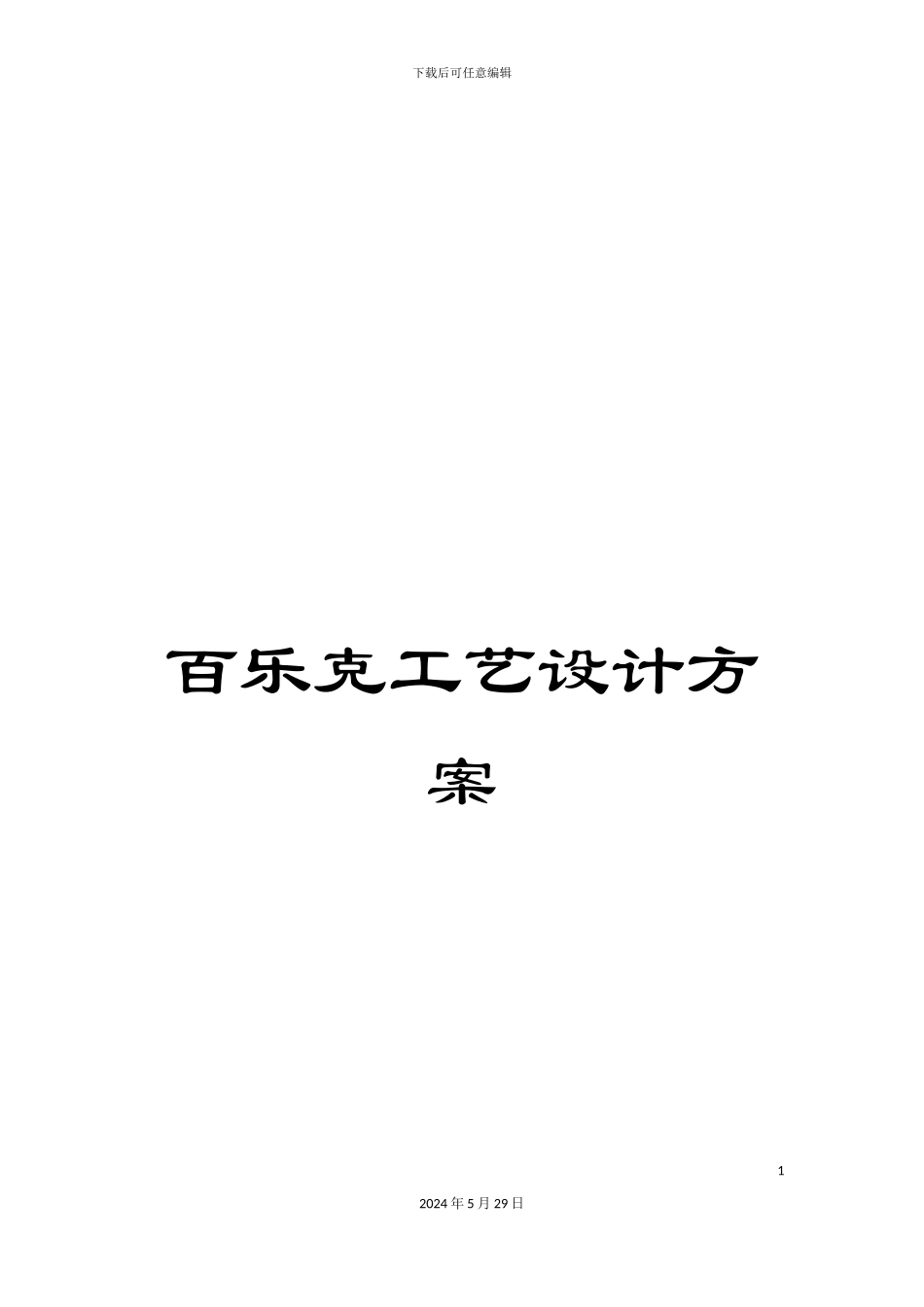

百乐克工艺设计方案

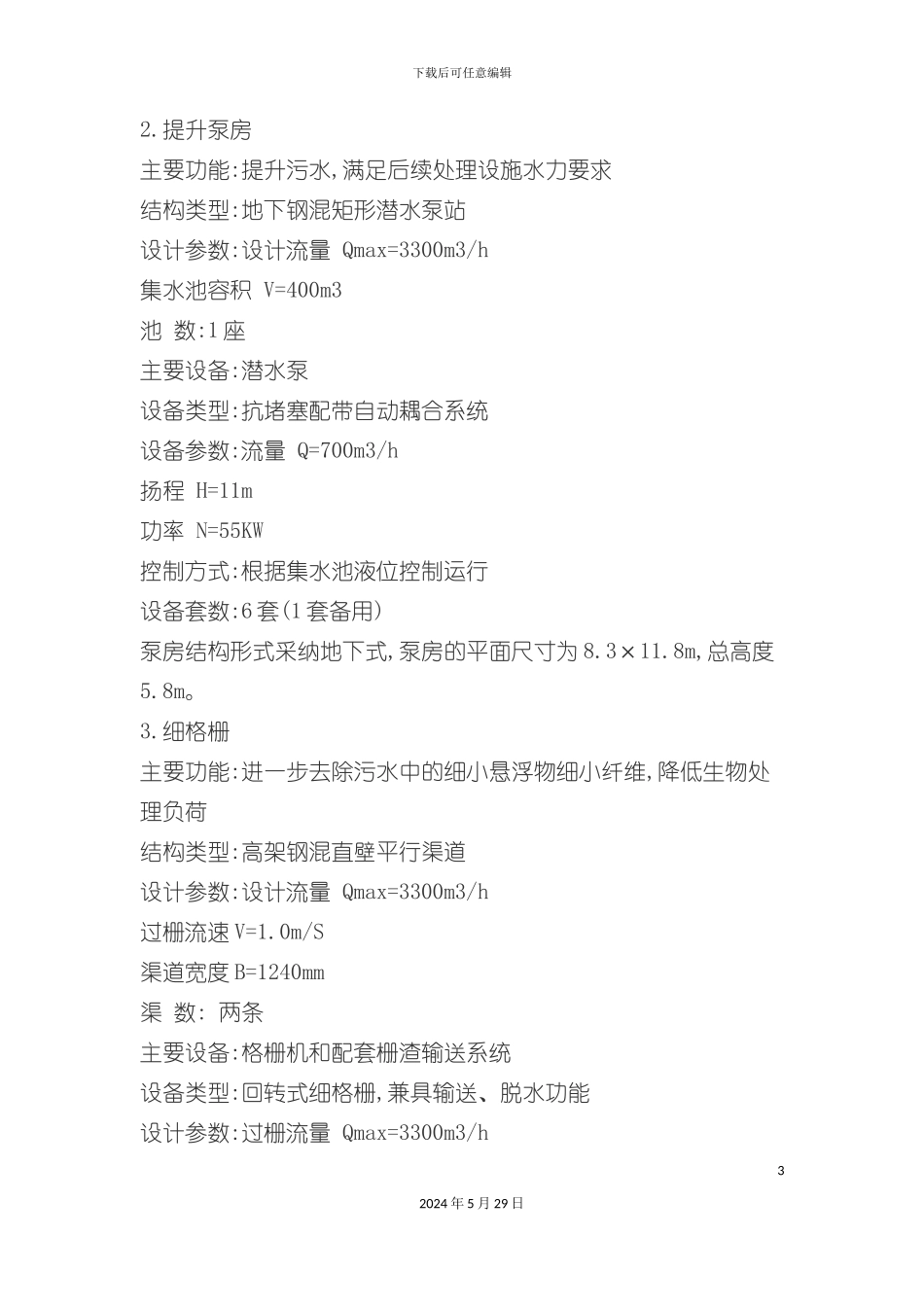

下载后可任意编辑百乐克工艺设计方案12024 年 5 月 29 日下载后可任意编辑百乐克工艺设计2.2 工艺方案设计 2.2.1 污水处理工艺流程 污水 粗格栅 泵站 细格栅 工艺除砂 计量渠 百乐克综合池 接触池 出水排放 污水从厂区南侧引入厂内,经粗格栅至进水泵房,由泵提升后依次进入细格栅、工艺除砂、百乐克综合池进行物理和生化处理,最终出水经滩河排放或回用。 1.粗格栅 主要功能:截留污水中较大的漂移物和悬浮物,防止水泵机组的堵塞, 减轻后续处理构筑物的处理负荷,并使之正常运行 结构类型:地下钢混直壁平行渠道 设计参数:设计流量 Qmax=3300m3/h 流 速 V=0.8m/s 渠道宽度 B=1400mm 渠 数 2 道 主要设备:回转式格栅机和配套栅渣输送系统 设备类型:高链式平面格栅,输送系统选用无轴螺旋输送机 设计参数:栅 缝 e=20mm 格栅宽度 B=1200 mm 过栅流速 v=0.9m/s 过栅损失 h=200mm 电机功率 N=1.5KW 控制方式:根据栅前后液位差控制清污和输送动作 设备套数:格栅机两台,互为备用,配栅渣输送机一套。 22024 年 5 月 29 日下载后可任意编辑2.提升泵房 主要功能:提升污水,满足后续处理设施水力要求 结构类型:地下钢混矩形潜水泵站 设计参数:设计流量 Qmax=3300m3/h 集水池容积 V=400m3 池 数:1 座 主要设备:潜水泵 设备类型:抗堵塞配带自动耦合系统 设备参数:流量 Q=700m3/h 扬程 H=11m 功率 N=55KW 控制方式:根据集水池液位控制运行 设备套数:6 套(1 套备用) 泵房结构形式采纳地下式,泵房的平面尺寸为 8.3×11.8m,总高度5.8m。 3.细格栅 主要功能:进一步去除污水中的细小悬浮物细小纤维,降低生物处理负荷 结构类型:高架钢混直壁平行渠道 设计参数:设计流量 Qmax=3300m3/h 过栅流速 V=1.0m/S 渠道宽度 B=1240mm 渠 数: 两条 主要设备:格栅机和配套栅渣输送系统 设备类型:回转式细格栅,兼具输送、脱水功能 设计参数:过栅流量 Qmax=3300m3/h 32024 年 5 月 29 日下载后可任意编辑栅 缝 b=6mm 过栅损失 Δh=300mm 格栅宽度 B=1200mm 电机功率 N=2.2KW 控制方式:根据栅前后液位差控制清污和输送动作 设备套数:细格栅两台,一用一备 4.工艺除砂 传统的除砂工艺占地较大,投资高,对生物除磷有负面影响。百乐克工艺采纳国际流行的旋转式细格栅,一次性除去污水中大于 1mm的砂粒和其它杂质,具有工艺简单、操作方便、运行费用低等优点。同时百乐克的悬浮式...
