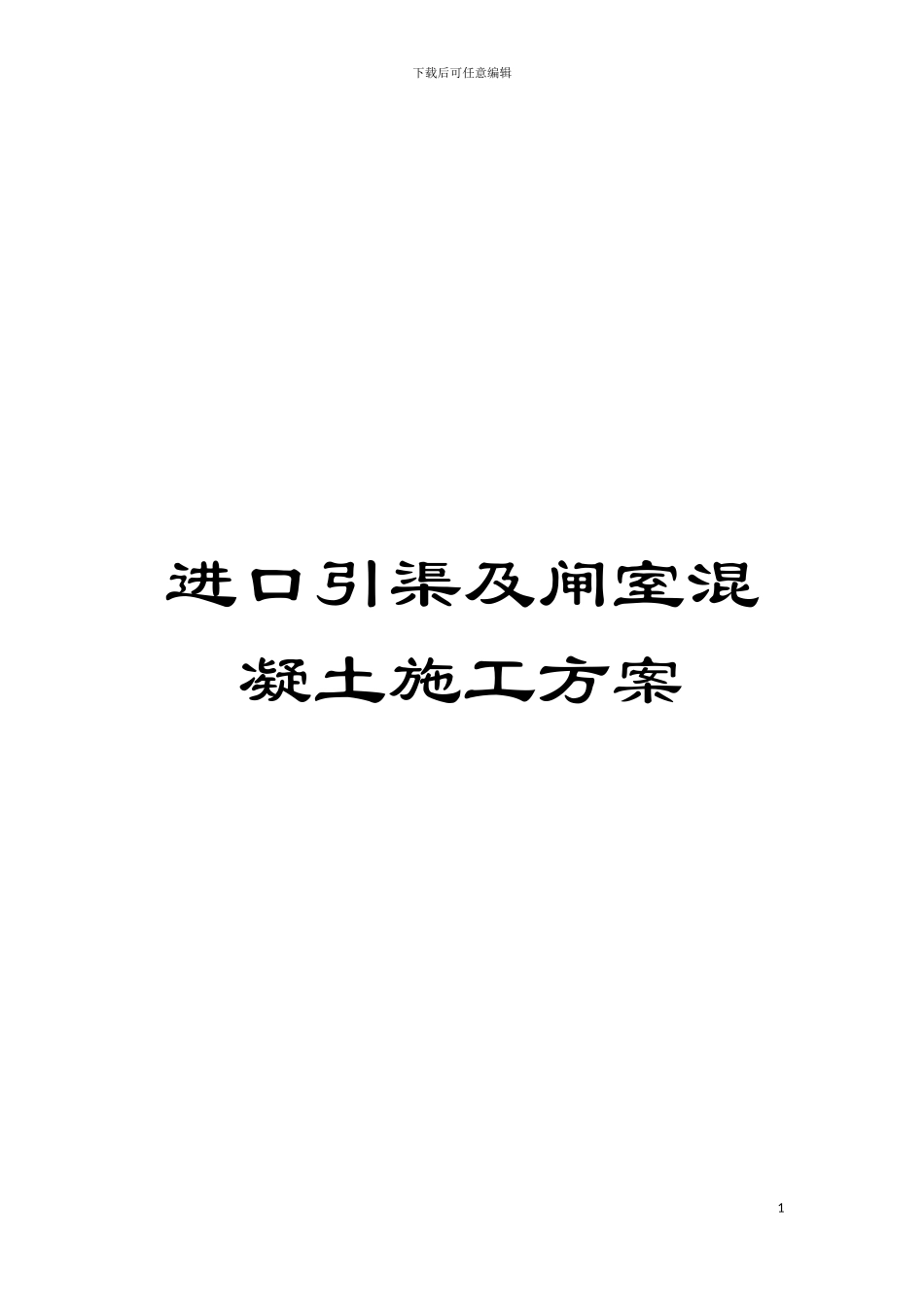

进口引渠及闸室混凝土施工方案模板

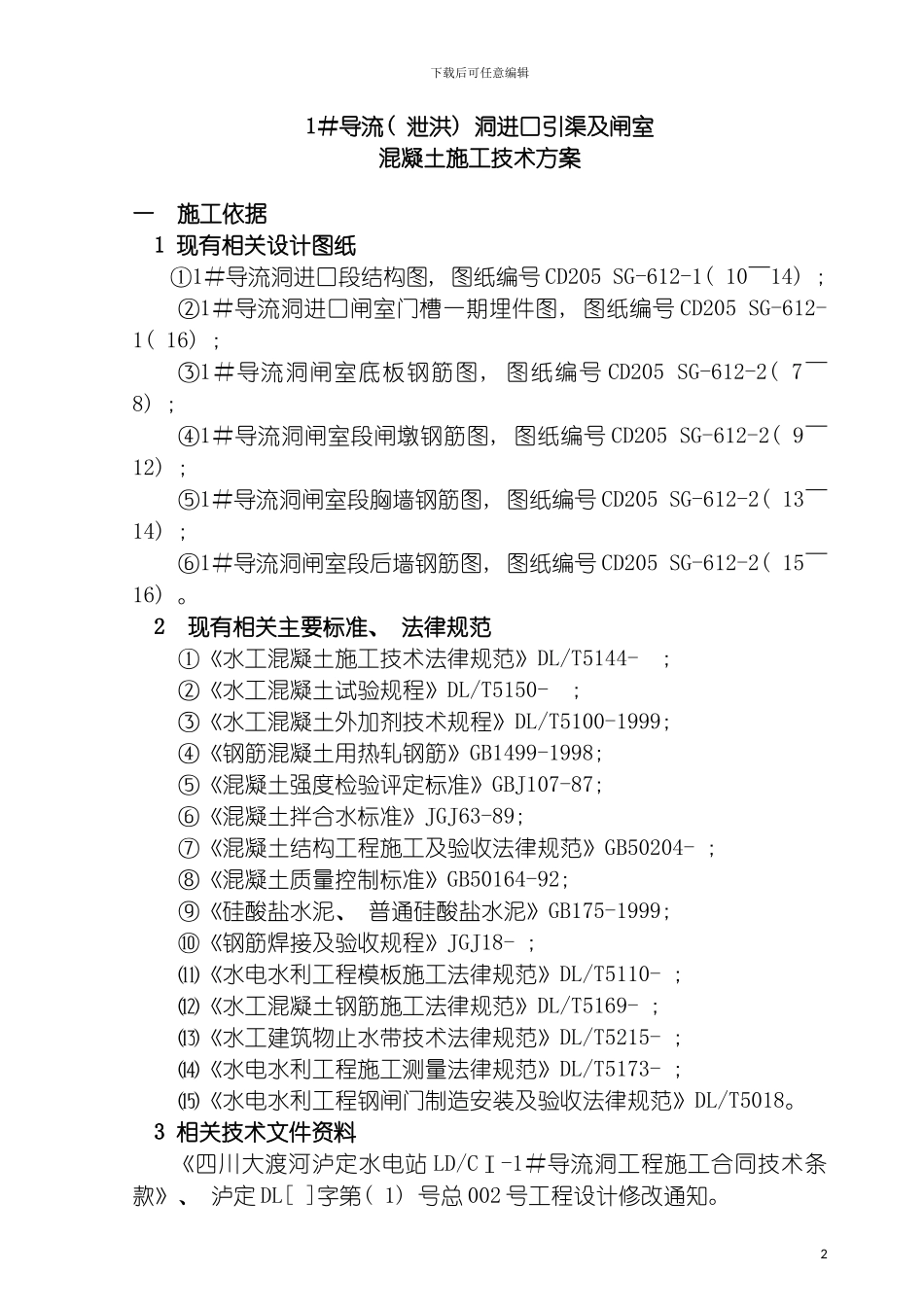

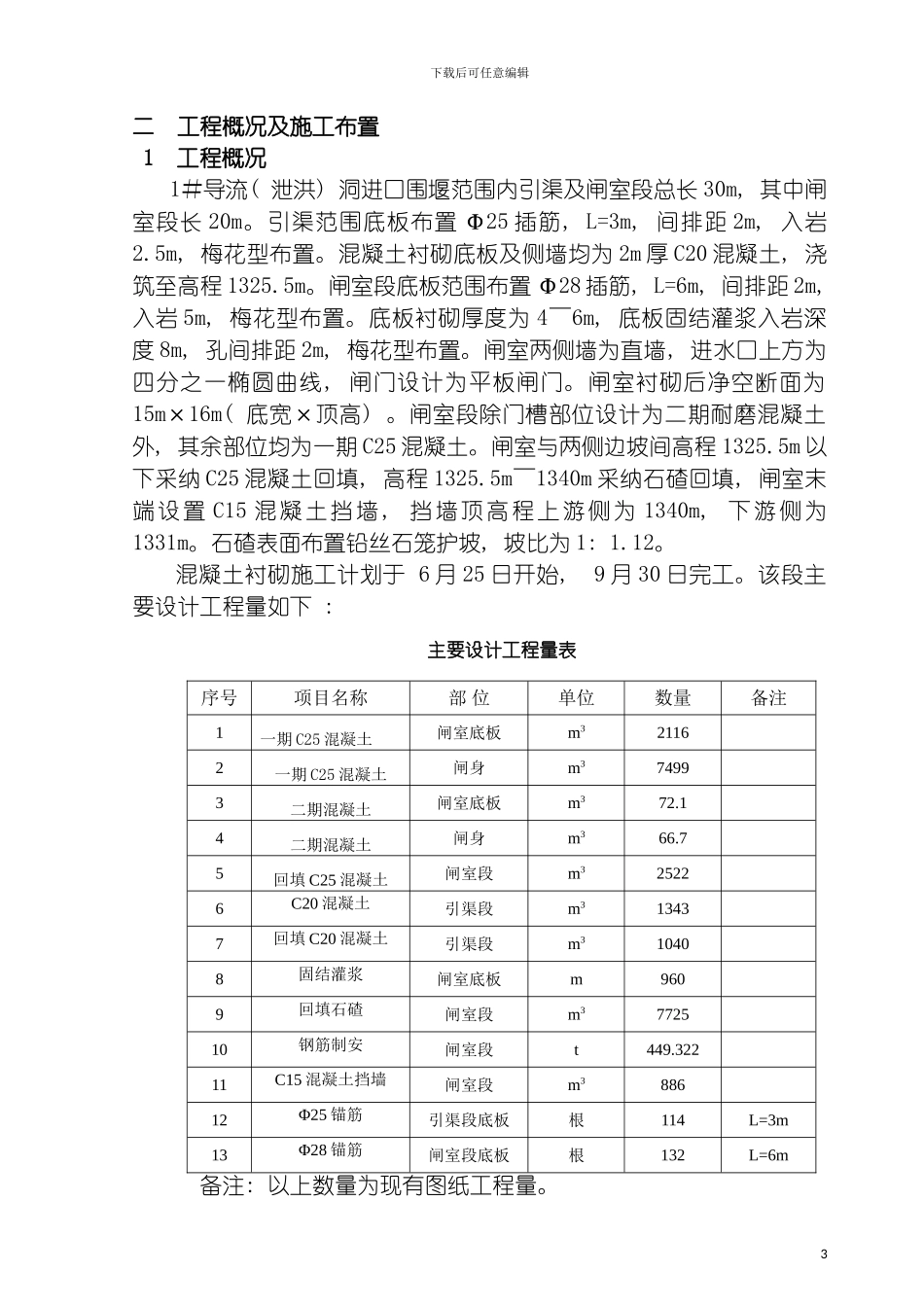

下载后可任意编辑进口引渠及闸室混凝土施工方案1下载后可任意编辑1＃导流( 泄洪) 洞进口引渠及闸室混凝土施工技术方案一 施工依据 1 现有相关设计图纸①1＃导流洞进口段结构图, 图纸编号 CD205 SG-612-1( 10～14) ; ②1＃导流洞进口闸室门槽一期埋件图, 图纸编号 CD205 SG-612-1( 16) ; ③1＃导流洞闸室底板钢筋图, 图纸编号 CD205 SG-612-2( 7～8) ; ④1＃导流洞闸室段闸墩钢筋图, 图纸编号 CD205 SG-612-2( 9～12) ; ⑤1＃导流洞闸室段胸墙钢筋图, 图纸编号 CD205 SG-612-2( 13～14) ; ⑥1＃导流洞闸室段后墙钢筋图, 图纸编号 CD205 SG-612-2( 15～16) 。2 现有相关主要标准、 法律规范①《水工混凝土施工技术法律规范》DL/T5144- ; ②《水工混凝土试验规程》DL/T5150- ; ③《水工混凝土外加剂技术规程》DL/T5100-1999; ④《钢筋混凝土用热轧钢筋》GB1499-1998; ⑤《混凝土强度检验评定标准》GBJ107-87; ⑥《混凝土拌合水标准》JGJ63-89; ⑦《混凝土结构工程施工及验收法律规范》GB50204- ; ⑧《混凝土质量控制标准》GB50164-92; ⑨《硅酸盐水泥、 普通硅酸盐水泥》GB175-1999; ⑩《钢筋焊接及验收规程》JGJ18- ; ⑾《水电水利工程模板施工法律规范》DL/T5110- ; ⑿《水工混凝土钢筋施工法律规范》DL/T5169- ; ⒀《水工建筑物止水带技术法律规范》DL/T5215- ; ⒁《水电水利工程施工测量法律规范》DL/T5173- ; ⒂《水电水利工程钢闸门制造安装及验收法律规范》DL/T5018。3 相关技术文件资料《四川大渡河泸定水电站 LD/CⅠ-1＃导流洞工程施工合同技术条款》、 泸定 DL[ ]字第( 1) 号总 002 号工程设计修改通知。2下载后可任意编辑二 工程概况及施工布置1 工程概况1＃导流( 泄洪) 洞进口围堰范围内引渠及闸室段总长 30m, 其中闸室段长 20m。引渠范围底板布置 Φ25 插筋, L=3m, 间排距 2m, 入岩2.5m, 梅花型布置。混凝土衬砌底板及侧墙均为 2m 厚 C20 混凝土, 浇筑至高程 1325.5m。闸室段底板范围布置 Φ28 插筋, L=6m, 间排距 2m, 入岩 5m, 梅花型布置。底板衬砌厚度为 4～6m, 底板固结灌浆入岩深度 8m, 孔间排距 2m, 梅花型布置。闸室两侧墙为直墙, 进水口上方为四分之一椭圆曲线, 闸门设计为平板闸门。闸室衬砌后净空断面为15m×16m( 底宽×顶高) 。闸室段除门槽部位设计为二期耐磨混凝土外, 其余部位均为一期 C25 混凝土。...
