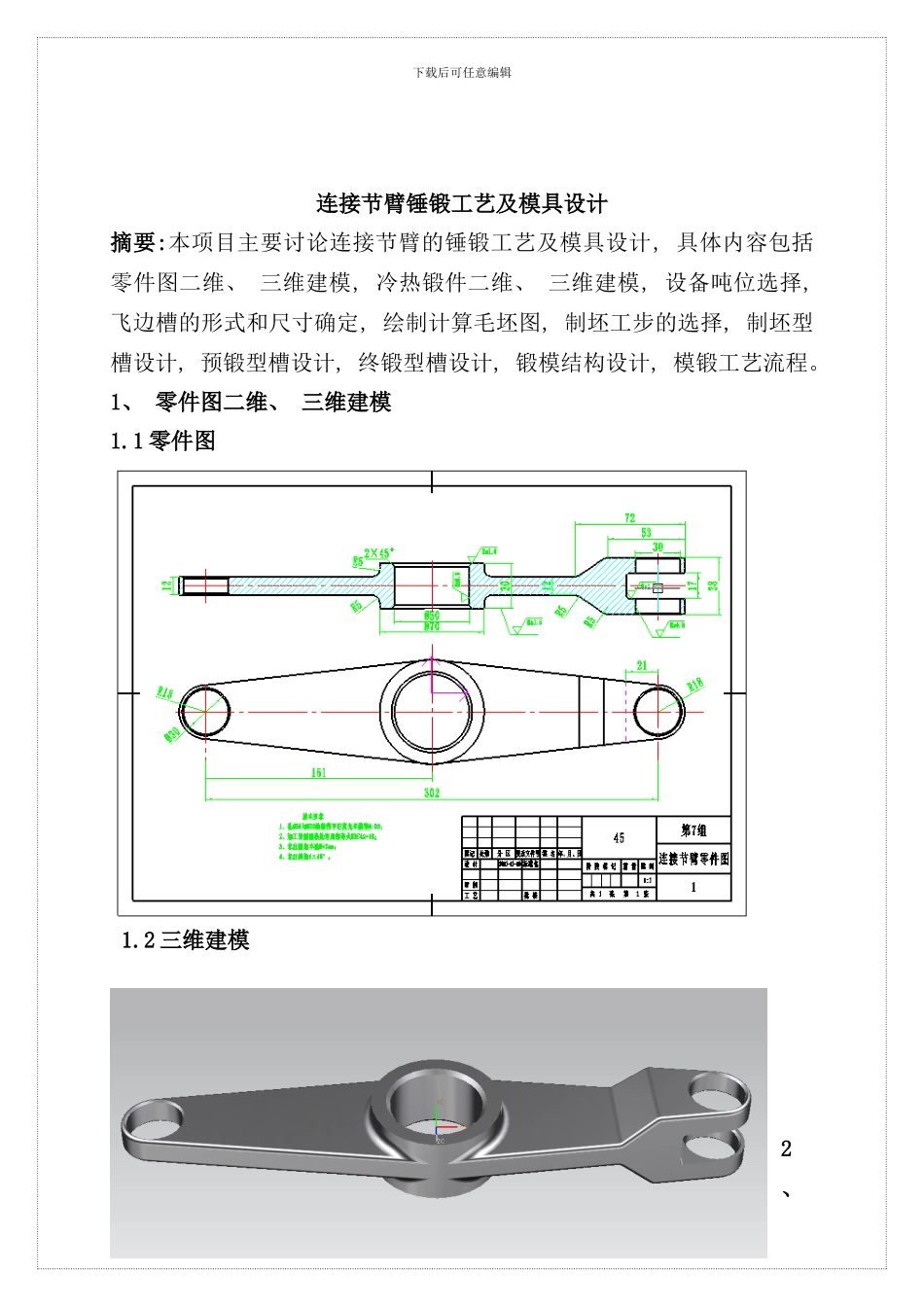

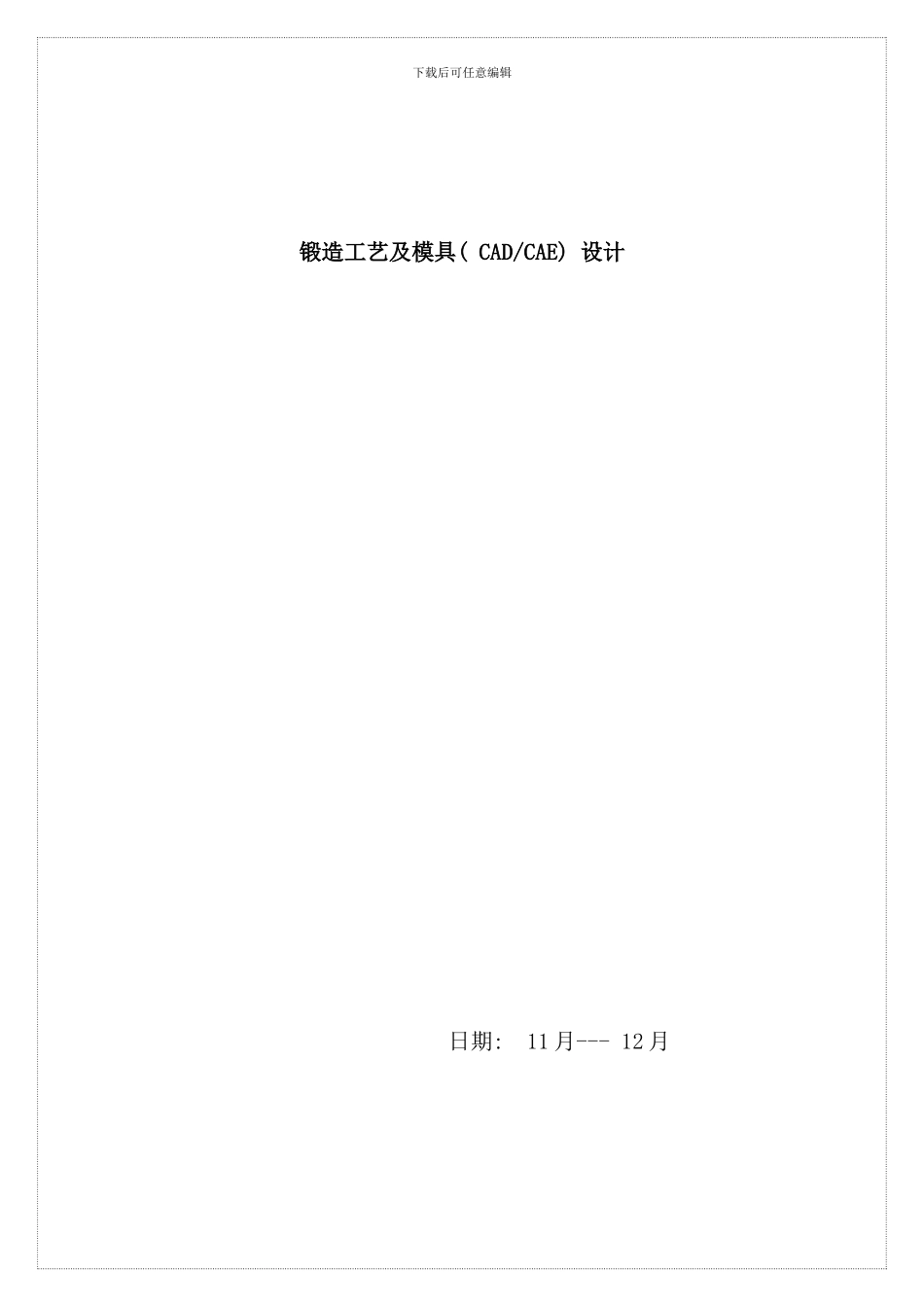

下载后可任意编辑锻造工艺及模具( CAD/CAE) 设计日期: 11 月--- 12 月下载后可任意编辑连接节臂锤锻工艺及模具设计摘要:本项目主要讨论连接节臂的锤锻工艺及模具设计, 具体内容包括零件图二维、 三维建模, 冷热锻件二维、 三维建模, 设备吨位选择, 飞边槽的形式和尺寸确定, 绘制计算毛坯图, 制坯工步的选择, 制坯型槽设计, 预锻型槽设计, 终锻型槽设计, 锻模结构设计, 模锻工艺流程。1、 零件图二维、 三维建模1.1 零件图1.2 三维建模2、 下载后可任意编辑2、 冷热锻件二维、 三维建模2.1 冷锻件图设计2.1.1 确定分模面 根据锻件形状及相关选取原则, 采纳上下对称的直线分模。2.1.2 确定公差和加工余量 1、 估算锻件质量: 按增加 15%约为 2.1kg。 2、 连杆材料为 45 钢, 即材质系数为 。 3、 锻件的形状复杂系数: 查得为三级复杂程度 。 4、 锻件精度等级: 普通级。 5、 由相关手册查得 锻件表面加工余量 1.7~2.2mm, 取 2.0mm; 锻件内孔直径单边机械加工余量 2.0mm; 模锻件的长、 宽、 高的公差及极限偏差为: 错差公差: 0.8mm; 残留飞边公差 0.8mm。2.1.3 确定模锻斜度 查相关手册得: 拔模斜度内侧为 7°外侧为 5°。2.1.4 确定圆角半径 查相关手册得: 各部位圆角半径 R=2mm。2.1.5 冲孔连皮尺寸 由孔径 d=50mm, 故选用平底连皮形式, 由公式: 得厚度 s=5mm。 内圆角半径 R1=5mm。 下载后可任意编辑2.1.6 技术条件 1.图上未标注的圆角半径 R=2mm; 2.允许的错移量 0.8mm; 3.允许的残留毛边量 0.8mm; 4.允许的表面缺陷深度 0.5mm; 5.锻件的热处理: 调质 HRC35~40; 6.锻件的表面清理: 为便于检查淬火裂纹, 采纳酸洗。2.2 复杂系数校核 根据已画出的三维冷锻件图的实测体积: V=305877mm ; 求得锻件质量为 2.4kg; 锻件的形状复杂系数: 查得为二级复杂程度 S2。 由相关手册重新查得: 锻件表面加工余量 1.7~2.2mm, 取 2.0mm; 锻件内孔直径单边机械加工 余 量2.0mm; 模锻件的长、 宽、 高的公差及极限偏差为: 错差公差: 0.8mm; 残留飞边公差 0.8mm。经过比较发现: 校核前后只是锻件各个尺寸的相关公差发生了变化, 其它相关参数并未发生改变, 对形状复杂系数等无影响。故不需再进行进一步校正, 最后锻件图各尺寸按校正后确定。2.3 冷锻件图二、 三维建模二维图下载后可任意编辑三维建模2.4 热锻件图设计热锻件图以冷锻件...
