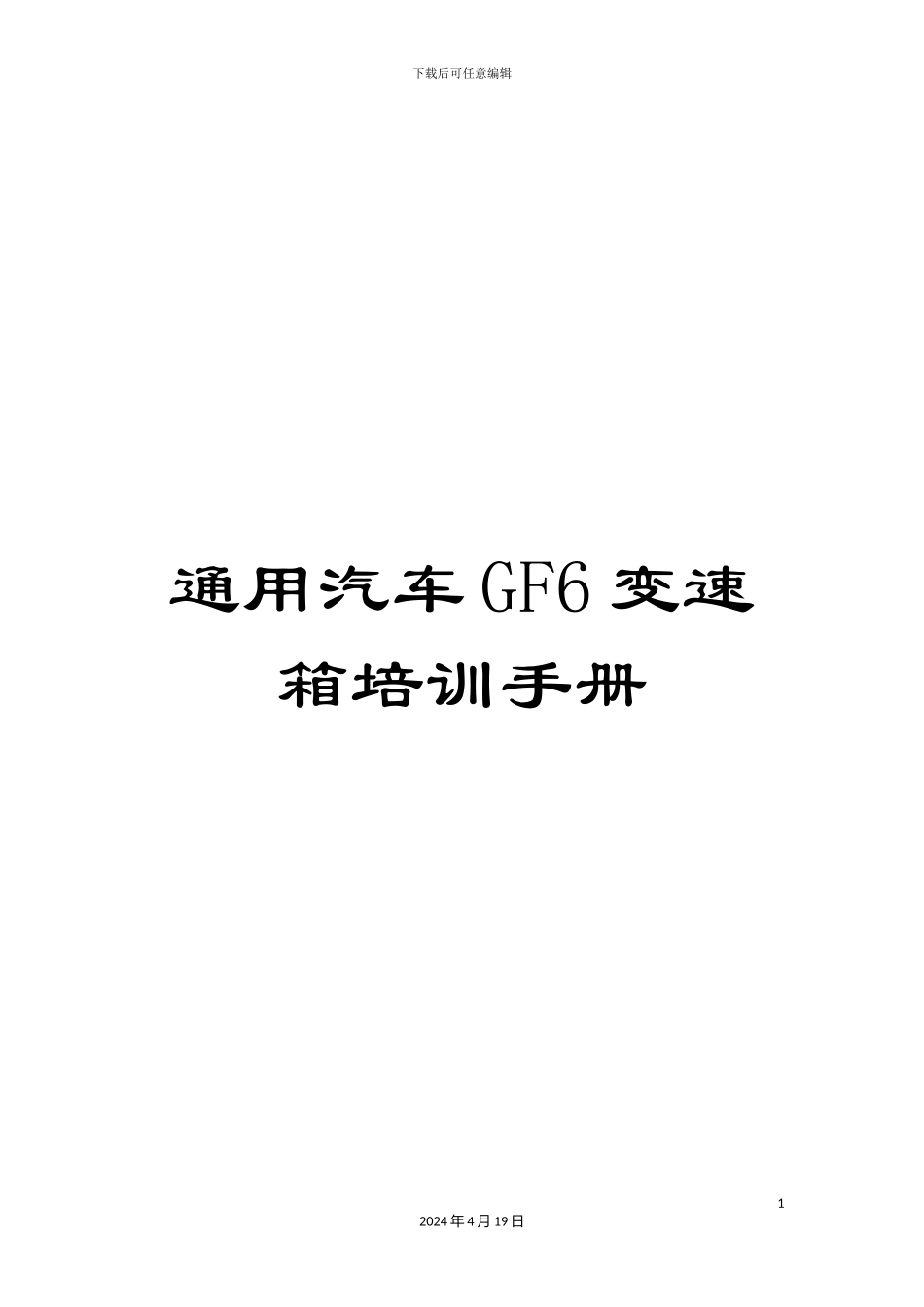

下载后可任意编辑通用汽车 GF6 变速箱培训手册12024 年 4 月 19 日下载后可任意编辑1． GF6 概述1

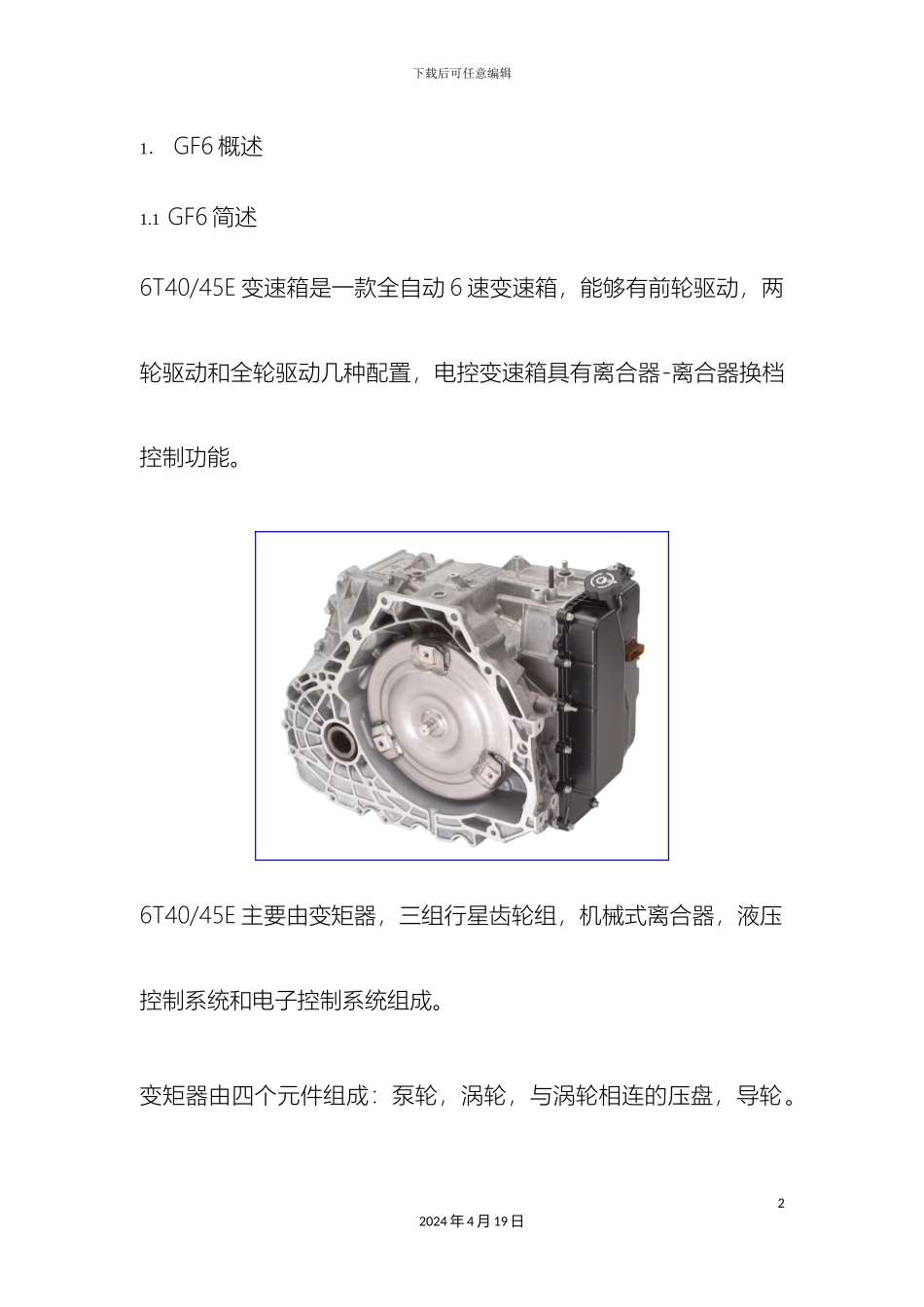

1 GF6 简述6T40/45E 变速箱是一款全自动 6 速变速箱，能够有前轮驱动，两轮驱动和全轮驱动几种配置，电控变速箱具有离合器-离合器换档控制功能
6T40/45E 主要由变矩器，三组行星齿轮组，机械式离合器，液压控制系统和电子控制系统组成
变矩器由四个元件组成：泵轮，涡轮，与涡轮相连的压盘，导轮

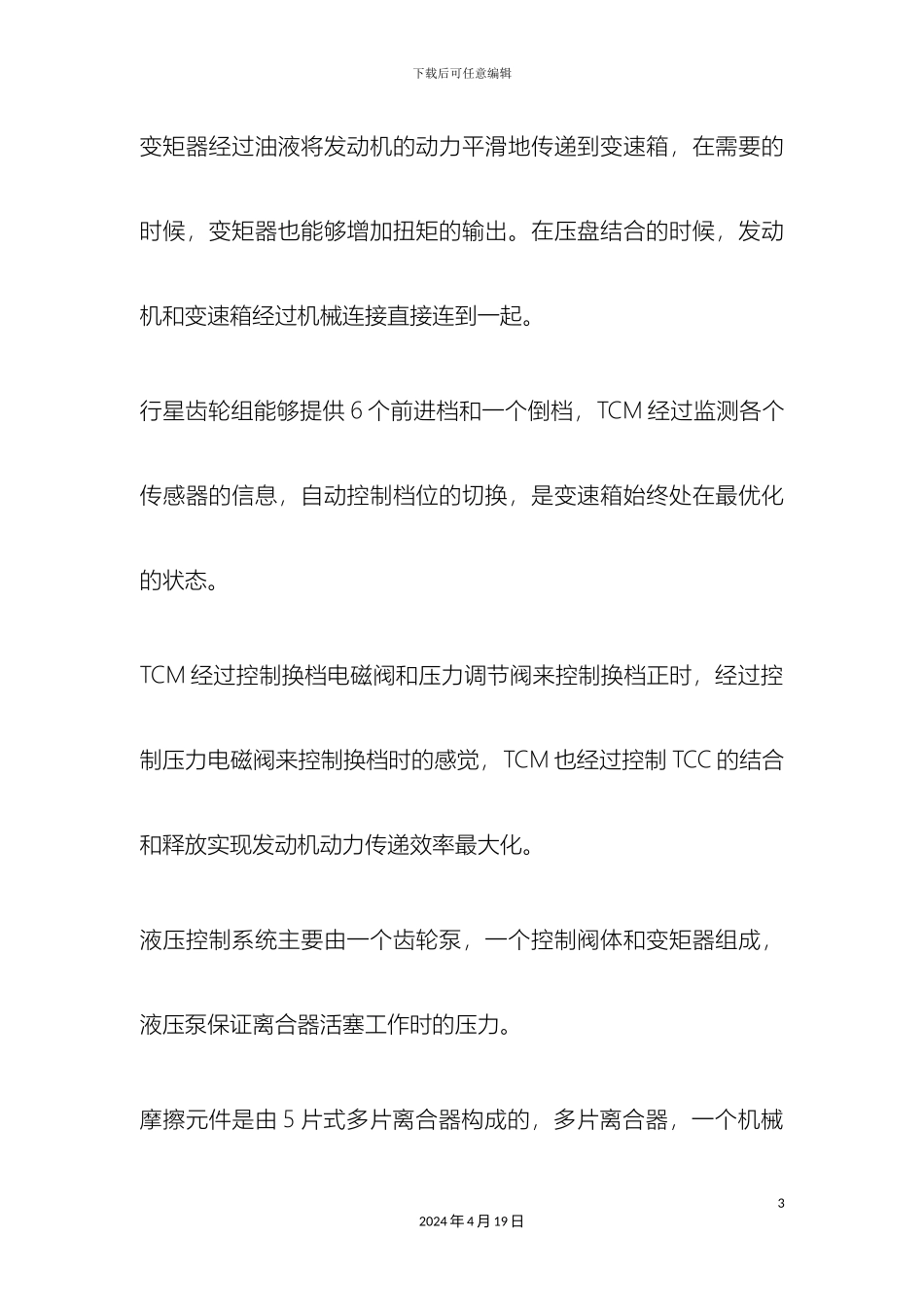

22024 年 4 月 19 日下载后可任意编辑变矩器经过油液将发动机的动力平滑地传递到变速箱，在需要的时候，变矩器也能够增加扭矩的输出
在压盘结合的时候，发动机和变速箱经过机械连接直接连到一起
行星齿轮组能够提供 6 个前进档和一个倒档，TCM 经过监测各个传感器的信息，自动控制档位的切换，是变速箱始终处在最优化的状态
TCM 经过控制换档电磁阀和压力调节阀来控制换档正时，经过控制压力电磁阀来控制换档时的感觉，TCM 也经过控制 TCC 的结合和释放实现发动机动力传递效率最大化
液压控制系统主要由一个齿轮泵，一个控制阀体和变矩器组成，液压泵保证离合器活塞工作时的压力
摩擦元件是由 5 片式多片离合器构成的，多片离合器，一个机械32024 年 4 月 19 日下载后可任意编辑式单项离合器及行星齿轮组能够提供 7 种不同的齿轮速比，星星齿轮组将扭矩传递到变速箱的输出轴
另外，变速箱的输入轴和输出轴是经过一根链条连接的
2 GF6 结构说明1)反42024 年 4 月 19 日下载后可任意编辑作用行星齿轮架总成2)控制阀体总成3)输入行星齿轮架总成4)阀体通道隔板5)输出行星齿轮架总成6)驻车齿轮7)控制电磁阀总成8)驱动链条9)驱动齿轮架10) 变矩器总成11) 油泵总成12) 差速器齿轮架总成13) 前差速器环齿14) 被动齿轮架15) 1-2-3-4
