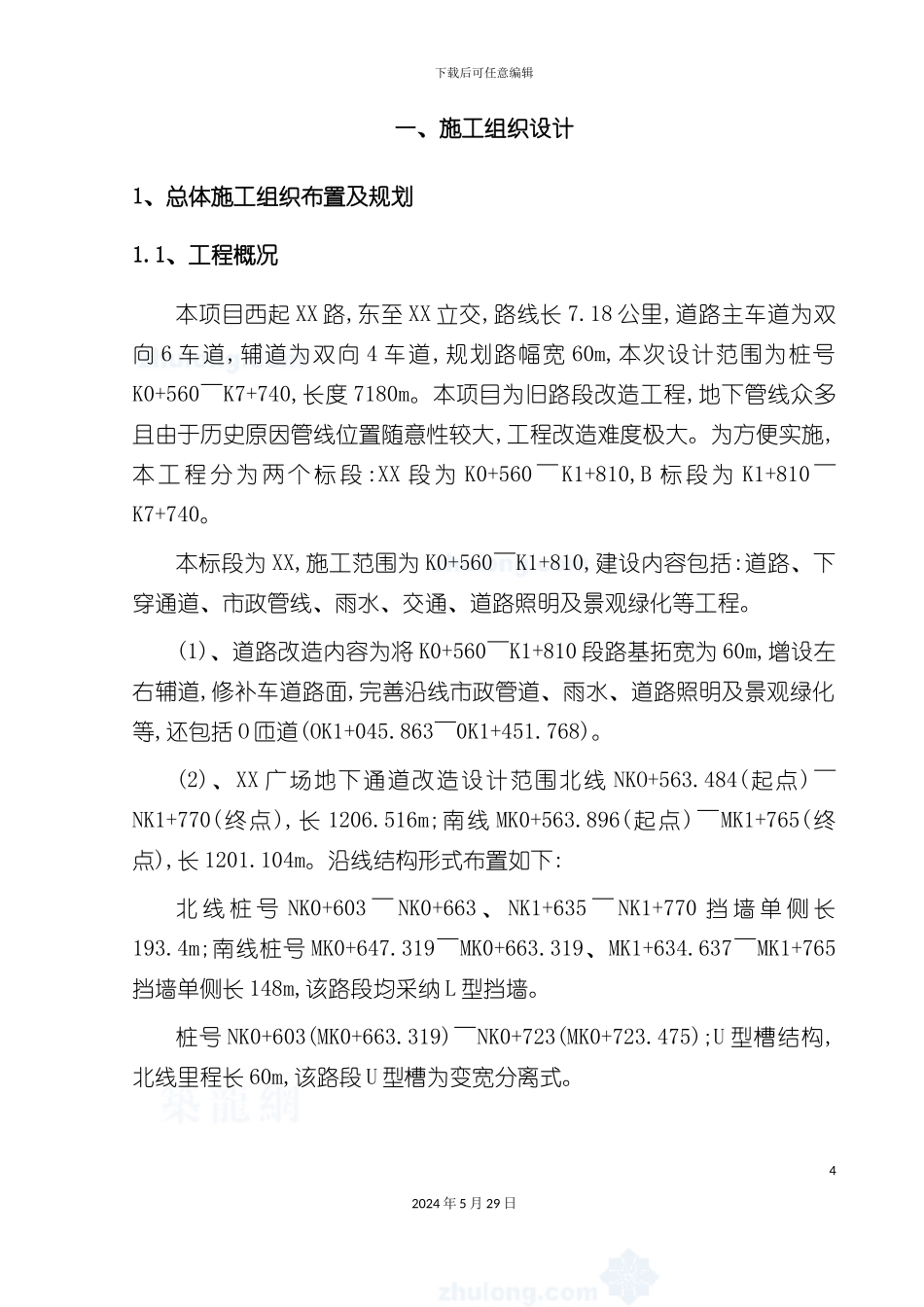

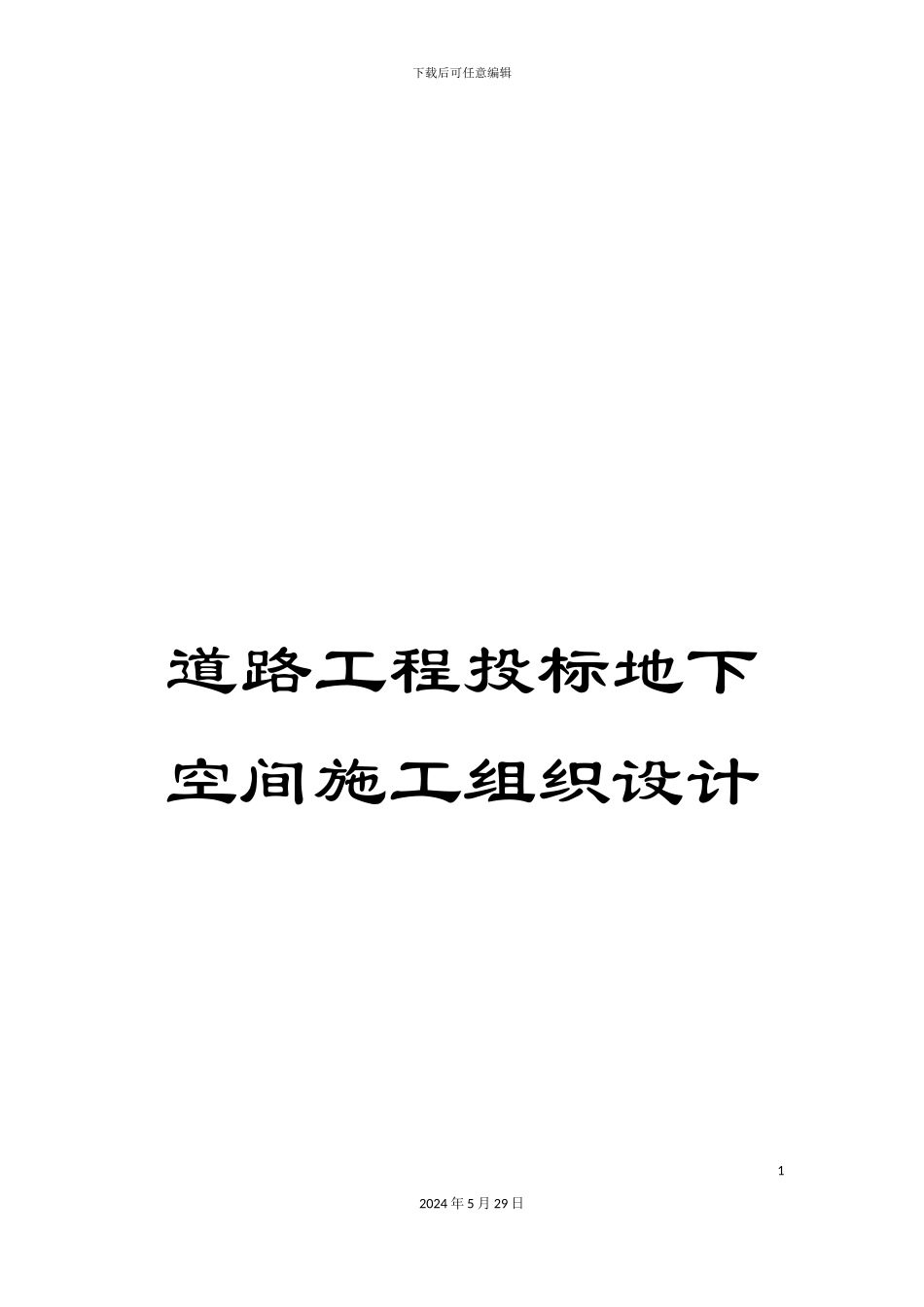

下载后可任意编辑道路工程投标地下空间施工组织设计12024 年 5 月 29 日下载后可任意编辑一、施工组织设计1、总体施工组织布置及规划1.1、工程概况本项目西起 XX 路,东至 XX 立交,路线长 7.18 公里,道路主车道为双向 6 车道,辅道为双向 4 车道,规划路幅宽 60m,本次设计范围为桩号K0+560～K7+740,长度 7180m。本项目为旧路段改造工程,地下管线众多且由于历史原因管线位置随意性较大,工程改造难度极大。为方便实施,本 工 程 分 为 两 个 标 段 :XX 段 为 K0+560 ～ K1+810,B 标 段 为 K1+810 ～K7+740。本标段为 XX,施工范围为 K0+560～K1+810,建设内容包括:道路、下穿通道、市政管线、雨水、交通、道路照明及景观绿化等工程。(1)、道路改造内容为将 K0+560～K1+810 段路基拓宽为 60m,增设左右辅道,修补车道路面,完善沿线市政管道、雨水、道路照明及景观绿化等,还包括 O 匝道(OK1+045.863～0K1+451.768)。(2)、XX 广场地下通道改造设计范围北线 NKO+563.484(起点)～NK1+770(终点),长 1206.516m;南线 MK0+563.896(起点)～MK1+765(终点),长 1201.104m。沿线结构形式布置如下:北 线 桩 号 NK0+603 ～ NK0+663 、 NK1+635 ～ NK1+770 挡 墙 单 侧 长193.4m;南线桩号 MK0+647.319～MK0+663.319、MK1+634.637～MK1+765挡墙单侧长 148m,该路段均采纳 L 型挡墙。桩号 NK0+603(MK0+663.319)～NK0+723(MK0+723.475);U 型槽结构,北线里程长 60m,该路段 U 型槽为变宽分离式。42024 年 5 月 29 日下载后可任意编辑桩 号 NK0+723(MK0+723.475) ～ NK0+862.167(MK0+863.992) 、 桩 号NK1+359.528(MK1+359.747) ～ NK1+635(MK1+634.626) 北 线 里 程 长414.639m,该路段 U 型槽变宽。桩号 NK0+862.167(MK0+863.992)～NK1+359.528(MK1+359.747)段采纳闭合框架涵,北线里程长 497.361m。主要工程数量有:主要工程量表序号分项名称单位数量1路基挖方m313165.32路基填筑m314218.43水泥稳定碎石基层m214576.074水泥混凝土面板m214576.075挖沟槽土方m354254.336回填中粗砂m313762.917回填土方m323405.818C40 防水砼 U 型槽 抗渗等级 P8m321285.79C40 防水砼主通道 抗渗等级 P8m341468.8310FSB 复合防水涂料 厚 3mmm286341.5910冲(钻)孔灌注桩 桩径 φ0.8mm2099711高压旋喷桩 桩径 φ0.7mm13277122φs15.2 预应力钢绞线锚索(含钻孔、注浆、张拉、封锚等)m1515...
