铜锌冶炼总降压变电所及硅整流室安装施工方案培训资料

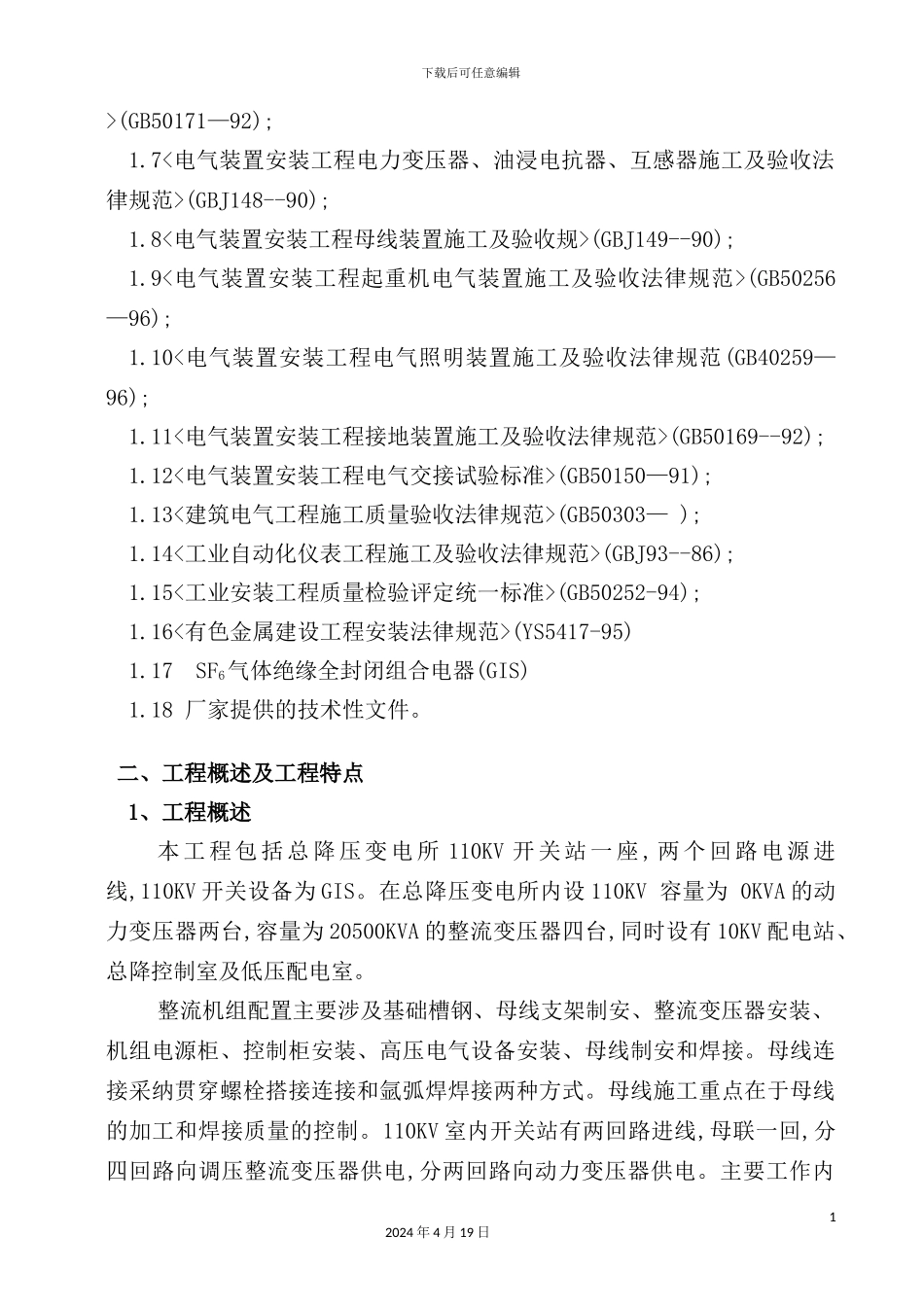

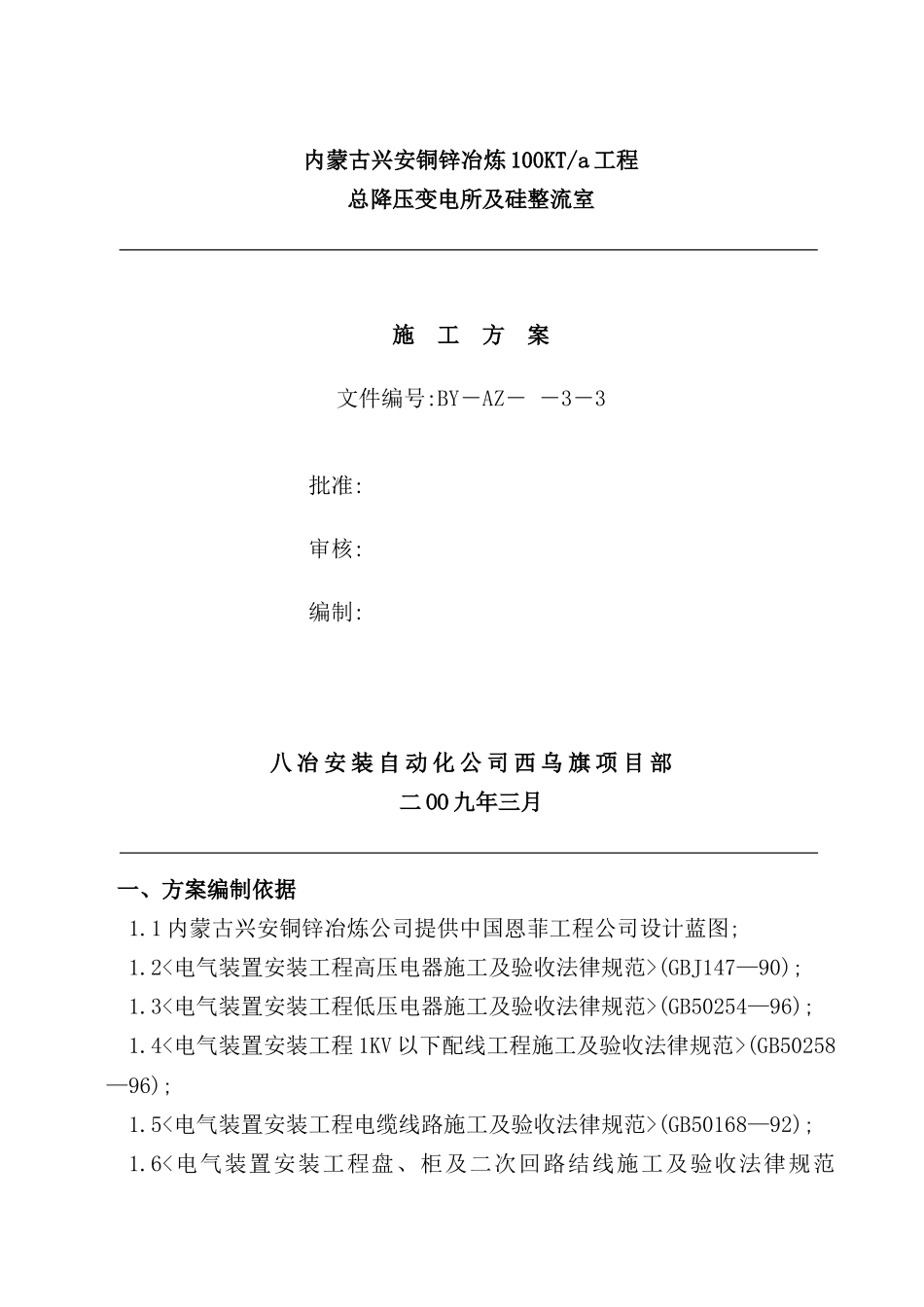

下载后可任意编辑铜锌冶炼总降压变电所及硅整流室安装施工方案培训资料12024 年 4 月 19 日 内蒙古兴安铜锌冶炼 100KT/a 工程总降压变电所及硅整流室施 工 方 案文件编号:BY－AZ－ －3－3批准:审核:编制:八 冶 安 装 自 动 化 公 司 西 乌 旗 项 目 部二 OO 九年三月一、方案编制依据1.1 内蒙古兴安铜锌冶炼公司提供中国恩菲工程公司设计蓝图;1.2<电气装置安装工程高压电器施工及验收法律规范>(GBJ147—90);1.3<电气装置安装工程低压电器施工及验收法律规范>(GB50254—96);1.4<电气装置安装工程 1KV 以下配线工程施工及验收法律规范>(GB50258—96);1.5<电气装置安装工程电缆线路施工及验收法律规范>(GB50168—92);1.6<电气装置安装工程盘、柜及二次回路结线施工及验收法律规范下载后可任意编辑>(GB50171—92);1.7<电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范>(GBJ148--90);1.8<电气装置安装工程母线装置施工及验收规>(GBJ149--90);1.9<电气装置安装工程起重机电气装置施工及验收法律规范>(GB50256—96);1.10<电气装置安装工程电气照明装置施工及验收法律规范(GB40259—96);1.11<电气装置安装工程接地装置施工及验收法律规范>(GB50169--92);1.12<电气装置安装工程电气交接试验标准>(GB50150—91);1.13<建筑电气工程施工质量验收法律规范>(GB50303— );1.14<工业自动化仪表工程施工及验收法律规范>(GBJ93--86);1.15<工业安装工程质量检验评定统一标准>(GB50252-94);1.16<有色金属建设工程安装法律规范>(YS5417-95)1.17 SF6气体绝缘全封闭组合电器(GIS)1.18 厂家提供的技术性文件。二、工程概述及工程特点1、工程概述本 工 程 包 括 总 降 压 变 电 所 110KV 开 关 站 一 座 , 两 个 回 路 电 源 进线,110KV 开关设备为 GIS。在总降压变电所内设 110KV 容量为 0KVA 的动力变压器两台,容量为 20500KVA 的整流变压器四台,同时设有 10KV 配电站、总降控制室及低压配电室。整流机组配置主要涉及基础槽钢、母线支架制安、整流变压器安装、机组电源柜、控制柜安装、高压电气设备安装、母线制安和焊接。母线连接采纳贯穿螺栓搭接连接和氩弧焊焊接两种方式。母线施工重点在于母线的加工和焊接质量的控制。110KV 室内开关站有两回路进线,母联一回,分四回路向调压整流变压器供电,分两回路向动力变压器供电。主要工作内12024 年 4 月 19 日下载后可任意编辑容...
