铝锌合金铸件外观检查标准样本

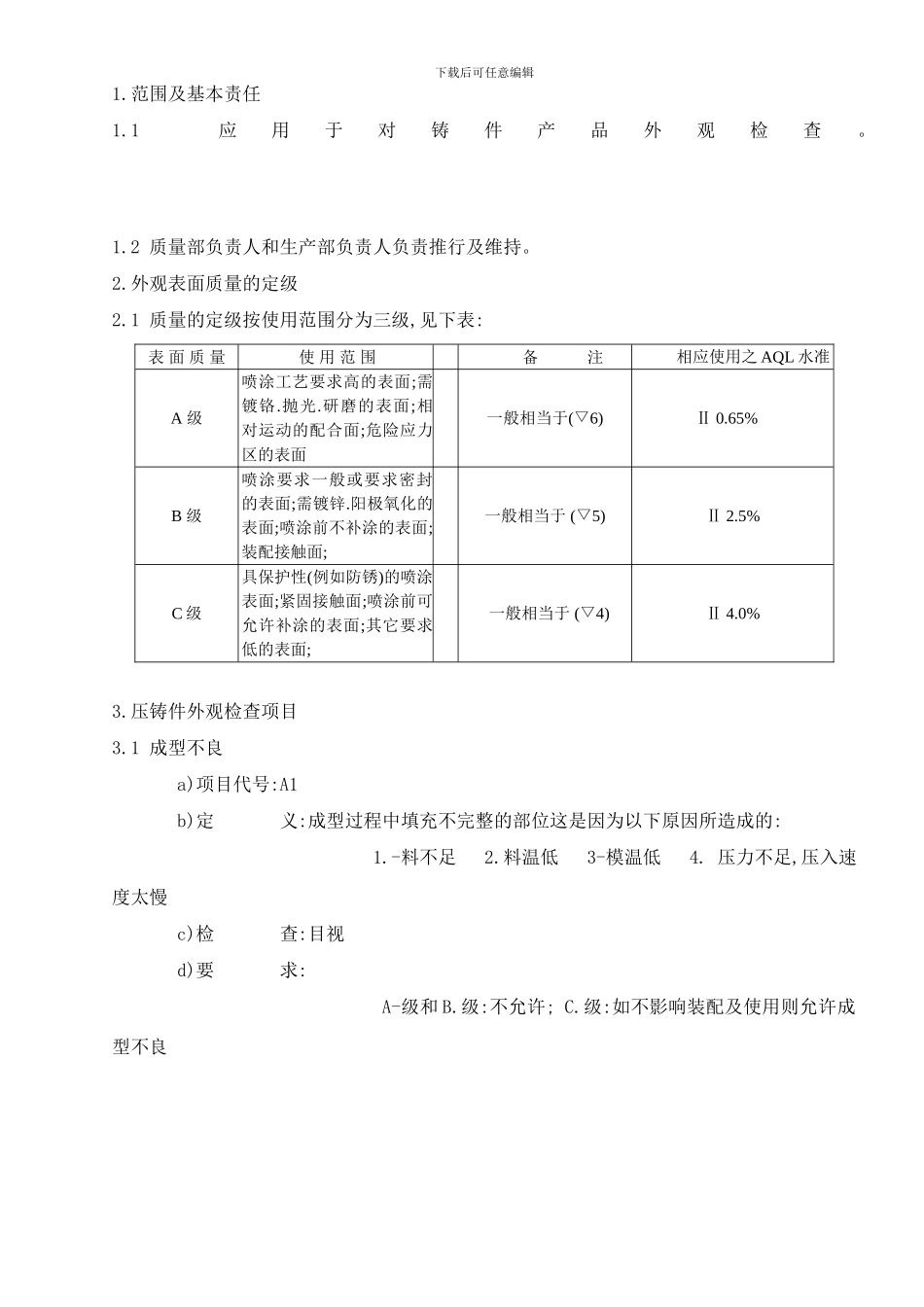

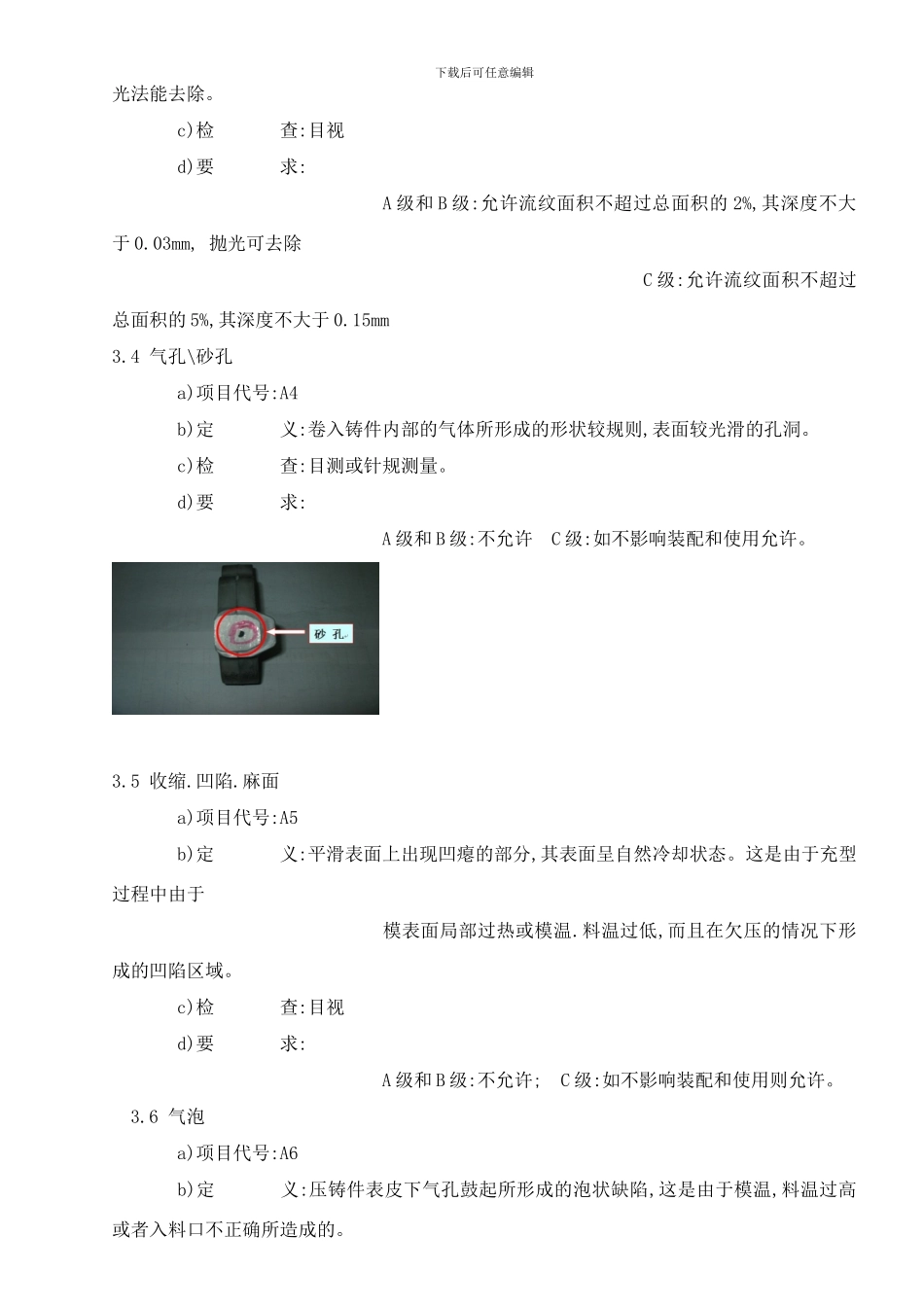

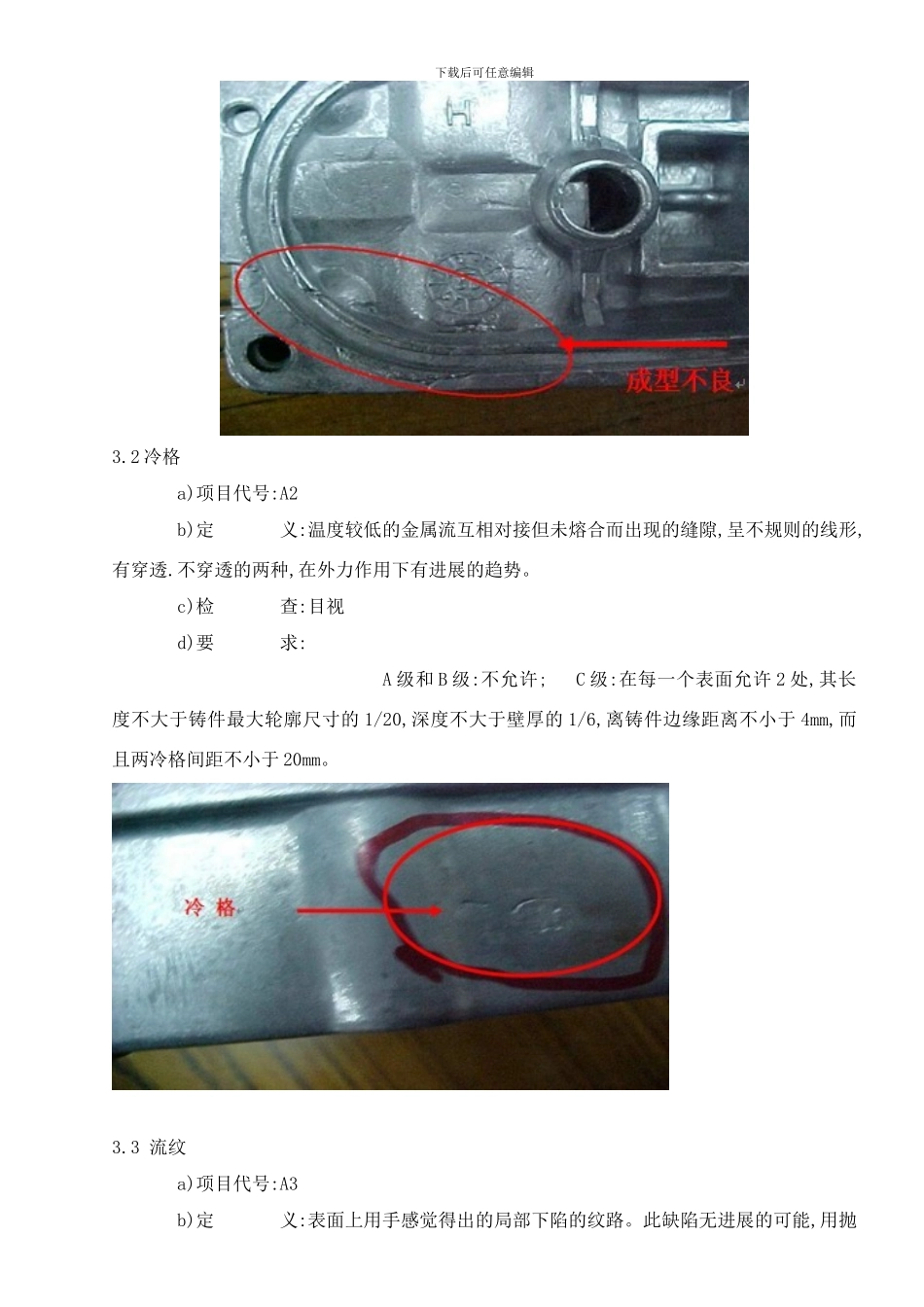

下载后可任意编辑1.范围及基本责任1.1 应用于对铸件产品外观检查。 1.2 质量部负责人和生产部负责人负责推行及维持。 2.外观表面质量的定级 2.1 质量的定级按使用范围分为三级,见下表: 表 面 质 量使 用 范 围备 注相应使用之 AQL 水准A 级喷涂工艺要求高的表面;需镀铬.抛光.研磨的表面;相对运动的配合面;危险应力区的表面一般相当于(▽6)Ⅱ 0.65% B 级喷涂要求一般或要求密封的表面;需镀锌.阳极氧化的表面;喷涂前不补涂的表面;装配接触面;一般相当于 (▽5)Ⅱ 2.5%C 级具保护性(例如防锈)的喷涂表面;紧固接触面;喷涂前可允许补涂的表面;其它要求低的表面;一般相当于 (▽4)Ⅱ 4.0% 3.压铸件外观检查项目3.1 成型不良 a)项目代号:A1 b)定 义:成型过程中填充不完整的部位这是因为以下原因所造成的: 1.-料不足 2.料温低 3-模温低 4. 压力不足,压入速度太慢 c)检 查:目视 d)要 求: A-级和 B.级:不允许; C.级:如不影响装配及使用则允许成型不良下载后可任意编辑3.2 冷格 a)项目代号:A2 b)定 义:温度较低的金属流互相对接但未熔合而出现的缝隙,呈不规则的线形,有穿透.不穿透的两种,在外力作用下有进展的趋势。 c)检 查:目视 d)要 求: A 级和 B 级:不允许; C 级:在每一个表面允许 2 处,其长度不大于铸件最大轮廓尺寸的 1/20,深度不大于壁厚的 1/6,离铸件边缘距离不小于 4mm,而且两冷格间距不小于 20mm。 3.3 流纹 a)项目代号:A3 b)定 义:表面上用手感觉得出的局部下陷的纹路。此缺陷无进展的可能,用抛下载后可任意编辑光法能去除。 c)检 查:目视 d)要 求: A 级和 B 级:允许流纹面积不超过总面积的 2%,其深度不大于 0.03mm, 抛光可去除 C 级:允许流纹面积不超过总面积的 5%,其深度不大于 0.15mm3.4 气孔\砂孔 a)项目代号:A4 b)定 义:卷入铸件内部的气体所形成的形状较规则,表面较光滑的孔洞。 c)检 查:目测或针规测量。 d)要 求: A 级和 B 级:不允许 C 级:如不影响装配和使用允许。 3.5 收缩.凹陷.麻面 a)项目代号:A5 b)定 义:平滑表面上出现凹瘪的部分,其表面呈自然冷却状态。这是由于充型过程中由于 模表面局部过热或模温.料温过低,而且在欠压的情况下形成的凹陷区域。 c)检 查:目视 d)要 求: A 级和 B 级:不允许; C 级:如不影响装配和使用则允许。 3.6 气泡 a)项目代号:A6 b)定 义:压铸件表皮下气孔鼓起所形成的泡状缺陷,这是由...
