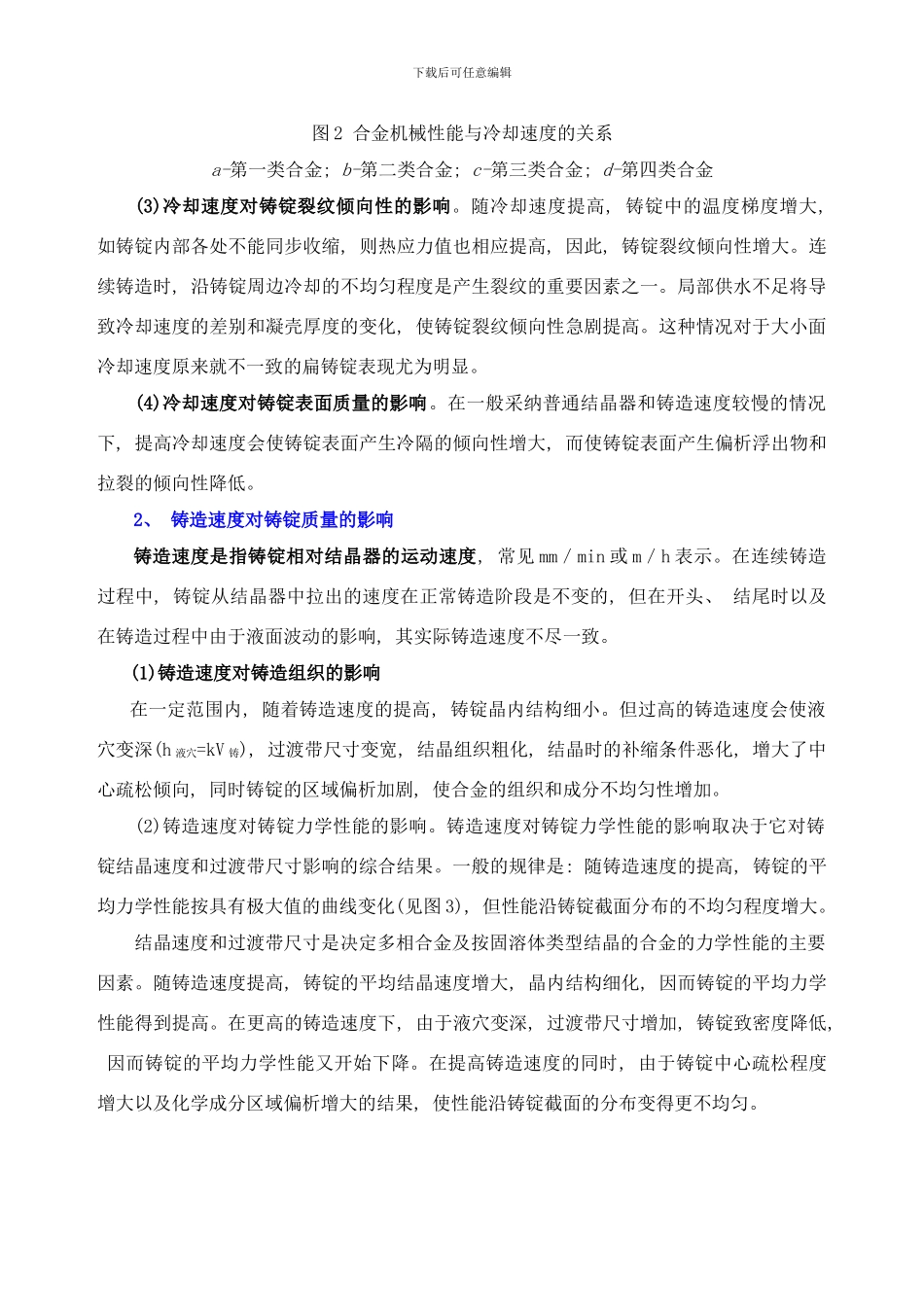

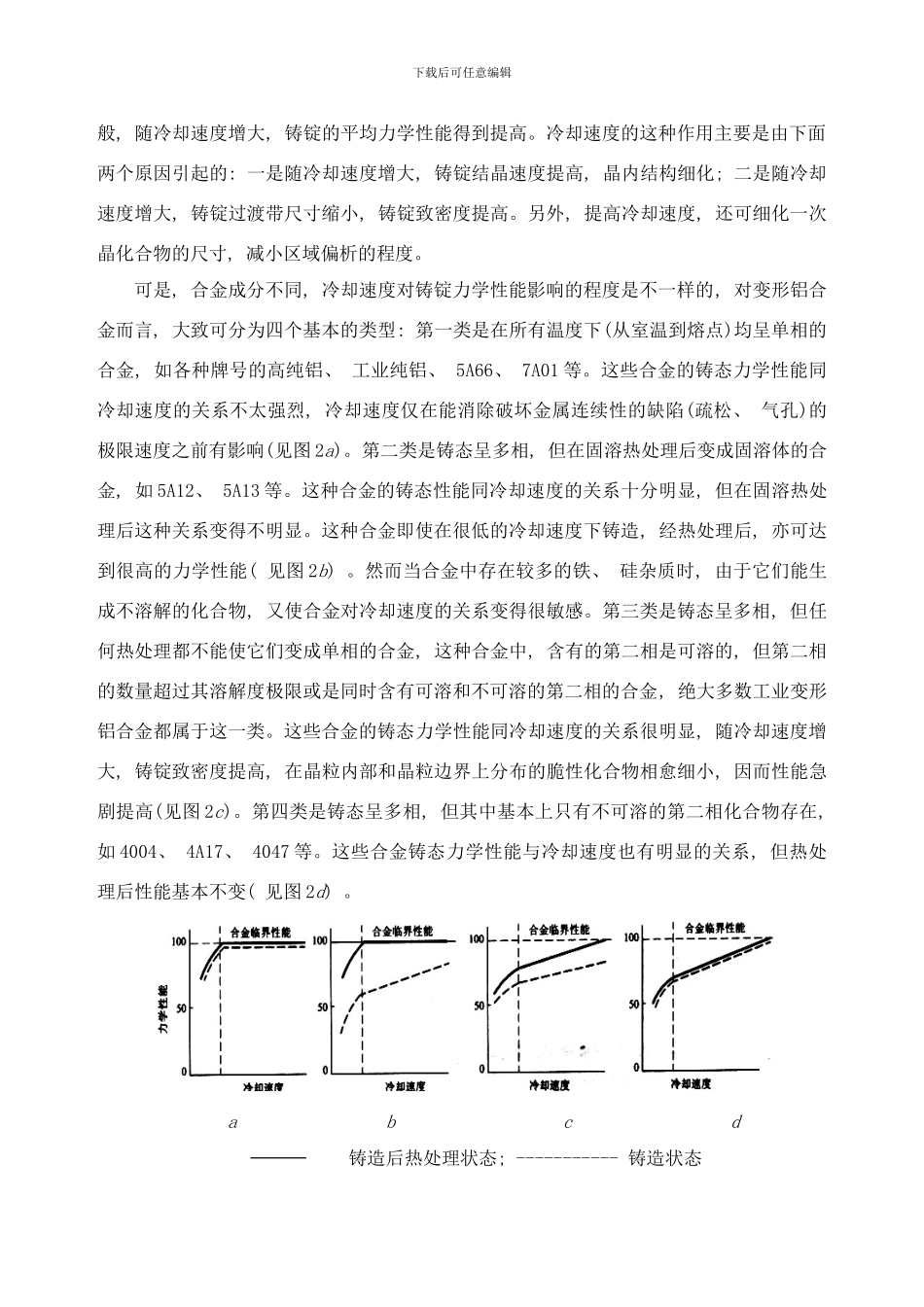

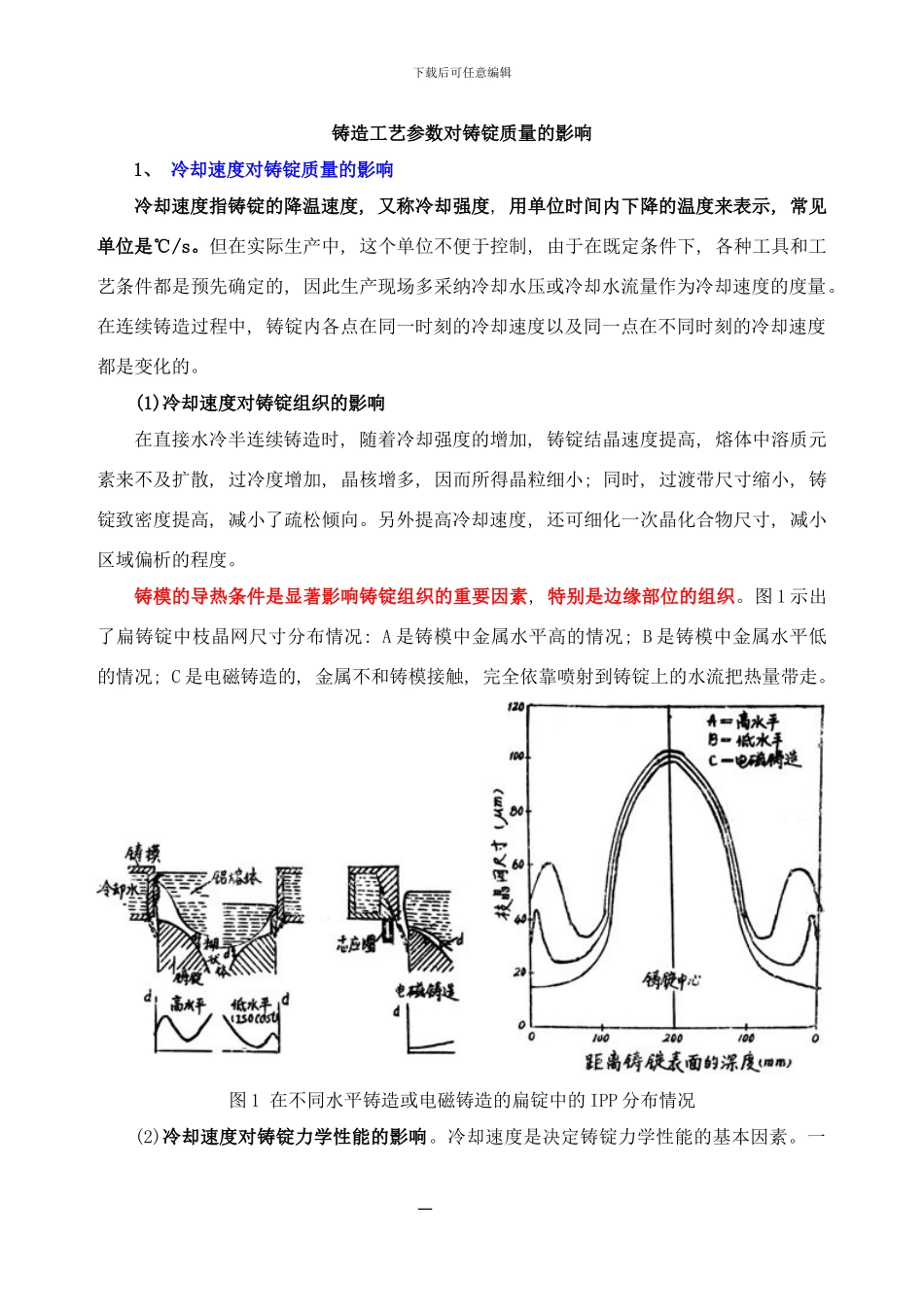

下载后可任意编辑铸造工艺参数对铸锭质量的影响1、 冷却速度对铸锭质量的影响冷却速度指铸锭的降温速度, 又称冷却强度, 用单位时间内下降的温度来表示, 常见单位是℃/s。但在实际生产中, 这个单位不便于控制, 由于在既定条件下, 各种工具和工艺条件都是预先确定的, 因此生产现场多采纳冷却水压或冷却水流量作为冷却速度的度量。在连续铸造过程中, 铸锭内各点在同一时刻的冷却速度以及同一点在不同时刻的冷却速度都是变化的。(1)冷却速度对铸锭组织的影响在直接水冷半连续铸造时, 随着冷却强度的增加, 铸锭结晶速度提高, 熔体中溶质元素来不及扩散, 过冷度增加, 晶核增多, 因而所得晶粒细小; 同时, 过渡带尺寸缩小, 铸锭致密度提高, 减小了疏松倾向。另外提高冷却速度, 还可细化一次晶化合物尺寸, 减小区域偏析的程度。铸模的导热条件是显著影响铸锭组织的重要因素, 特别是边缘部位的组织。图 1 示出了扁铸锭中枝晶网尺寸分布情况: A 是铸模中金属水平高的情况; B 是铸模中金属水平低的情况; C 是电磁铸造的, 金属不和铸模接触, 完全依靠喷射到铸锭上的水流把热量带走。图 1 在不同水平铸造或电磁铸造的扁锭中的 IPP 分布情况(2)冷却速度对铸锭力学性能的影响。冷却速度是决定铸锭力学性能的基本因素。一下载后可任意编辑般, 随冷却速度增大, 铸锭的平均力学性能得到提高。冷却速度的这种作用主要是由下面两个原因引起的: 一是随冷却速度增大, 铸锭结晶速度提高, 晶内结构细化; 二是随冷却速度增大, 铸锭过渡带尺寸缩小, 铸锭致密度提高。另外, 提高冷却速度, 还可细化一次晶化合物的尺寸, 减小区域偏析的程度。可是, 合金成分不同, 冷却速度对铸锭力学性能影响的程度是不一样的, 对变形铝合金而言, 大致可分为四个基本的类型: 第一类是在所有温度下(从室温到熔点)均呈单相的合金, 如各种牌号的高纯铝、 工业纯铝、 5A66、 7A01 等。这些合金的铸态力学性能同冷却速度的关系不太强烈, 冷却速度仅在能消除破坏金属连续性的缺陷(疏松、 气孔)的极限速度之前有影响(见图 2a)。第二类是铸态呈多相, 但在固溶热处理后变成固溶体的合金, 如 5A12、 5A13 等。这种合金的铸态性能同冷却速度的关系十分明显, 但在固溶热处理后这种关系变得不明显。这种合金即使在很低的冷却速度下铸造, 经热处理后, 亦可达到很高的力学性能( 见图 2b) 。然而当合金中存在较多的铁、 硅杂质时, 由于...
