镜铁山矿扩能改造项目桦树样本

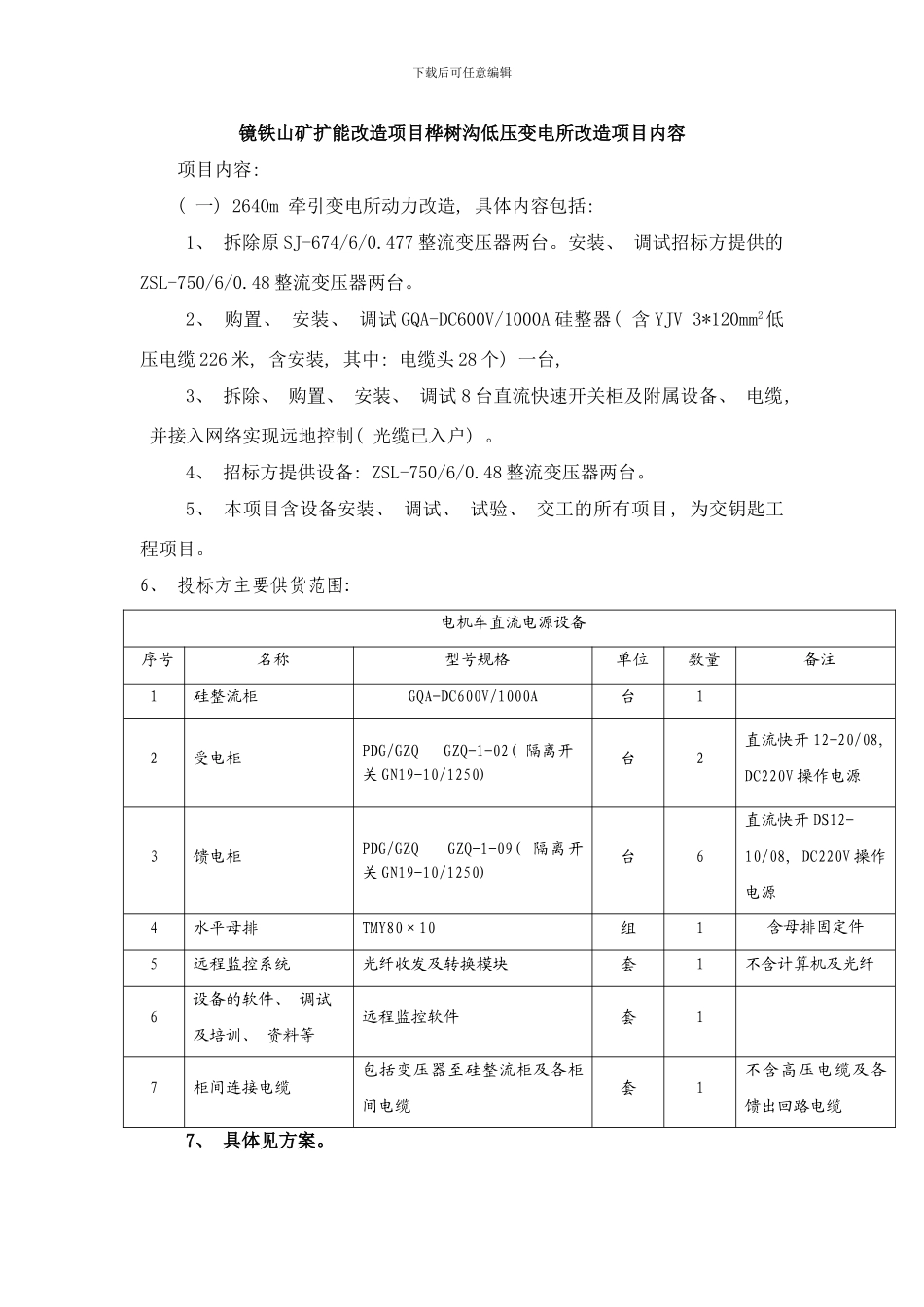

镜铁山矿扩能改造项目桦树样本_第1页
1/12

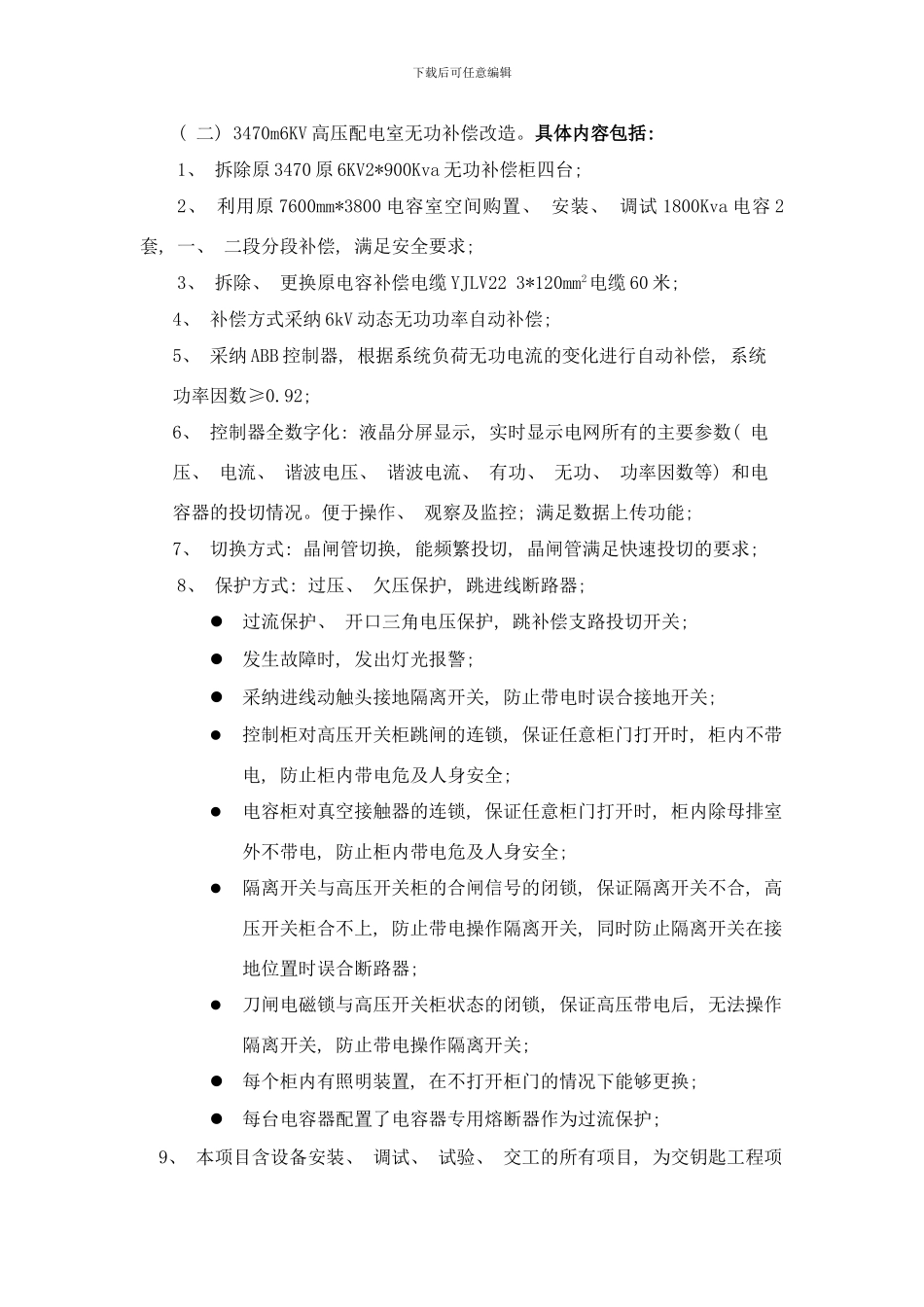

镜铁山矿扩能改造项目桦树样本_第2页
2/12
镜铁山矿扩能改造项目桦树样本_第3页
3/12
下载后可任意编辑镜铁山矿扩能改造项目桦树沟低压变电所改造项目内容项目内容: ( 一) 2640m 牵引变电所动力改造, 具体内容包括: 1、 拆除原 SJ-674/6/0.477 整流变压器两台。安装、 调试招标方提供的ZSL-750/6/0.48 整流变压器两台。2、 购置、 安装、 调试 GQA-DC600V/1000A 硅整器( 含 YJV 3*120mm2低压电缆 226 米, 含安装, 其中: 电缆头 28 个) 一台, 3、 拆除、 购置、 安装、 调试 8 台直流快速开关柜及附属设备、 电缆, 并接入网络实现远地控制( 光缆已入户) 。4、 招标方提供设备: ZSL-750/6/0.48 整流变压器两台。5、 本项目含设备安装、 调试、 试验、 交工的所有项目, 为交钥匙工程项目。6、 投标方主要供货范围: 电机车直流电源设备序号名称型号规格单位数量备注1硅整流柜GQA-DC600V/1000A台12受电柜PDG/GZQ GZQ-1-02( 隔离开关 GN19-10/1250) 台2直流快开 12-20/08, DC220V 操作电源3馈电柜PDG/GZQ GZQ-1-09( 隔离开关 GN19-10/1250) 台6直流快开 DS12-10/08, DC220V 操作电源4水平母排TMY80×10组1含母排固定件5远程监控系统光纤收发及转换模块套1不含计算机及光纤6设备的软件、 调试及培训、 资料等远程监控软件套17柜间连接电缆包括变压器至硅整流柜及各柜间电缆套1不含高压电缆及各馈出回路电缆7、 具体见方案。下载后可任意编辑( 二) 3470m6KV 高压配电室无功补偿改造。具体内容包括: 1、 拆除原 3470 原 6KV2*900Kva 无功补偿柜四台; 2、 利用原 7600mm*3800 电容室空间购置、 安装、 调试 1800Kva 电容 2套, 一、 二段分段补偿, 满足安全要求; 3、 拆除、 更换原电容补偿电缆 YJLV22 3*120mm2电缆 60 米; 4、 补偿方式采纳 6kV 动态无功功率自动补偿; 5、 采纳 ABB 控制器, 根据系统负荷无功电流的变化进行自动补偿, 系统功率因数≥0.92; 6、 控制器全数字化: 液晶分屏显示, 实时显示电网所有的主要参数( 电压、 电流、 谐波电压、 谐波电流、 有功、 无功、 功率因数等) 和电容器的投切情况。便于操作、 观察及监控; 满足数据上传功能; 7、 切换方式: 晶闸管切换, 能频繁投切, 晶闸管满足快速投切的要求; 8、 保护方式: 过压、 欠压保护, 跳进线断路器; 过流保护、 开口三角电压保护, 跳补偿支路投切开关; 发生故障时, 发出灯光报警; 采纳进线动触头接地隔离开关, 防止带电时...
