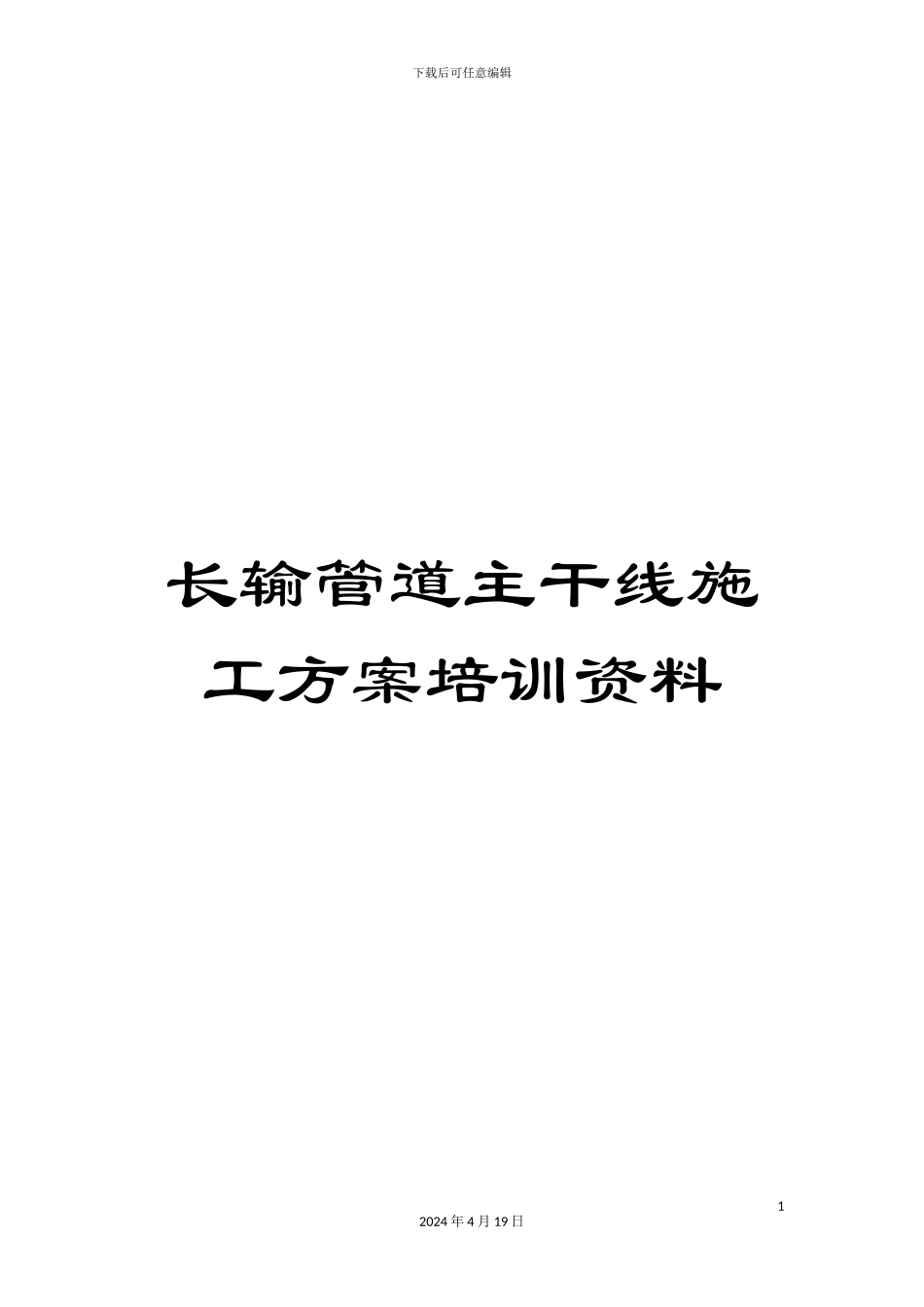

长输管道主干线施工方案培训资料

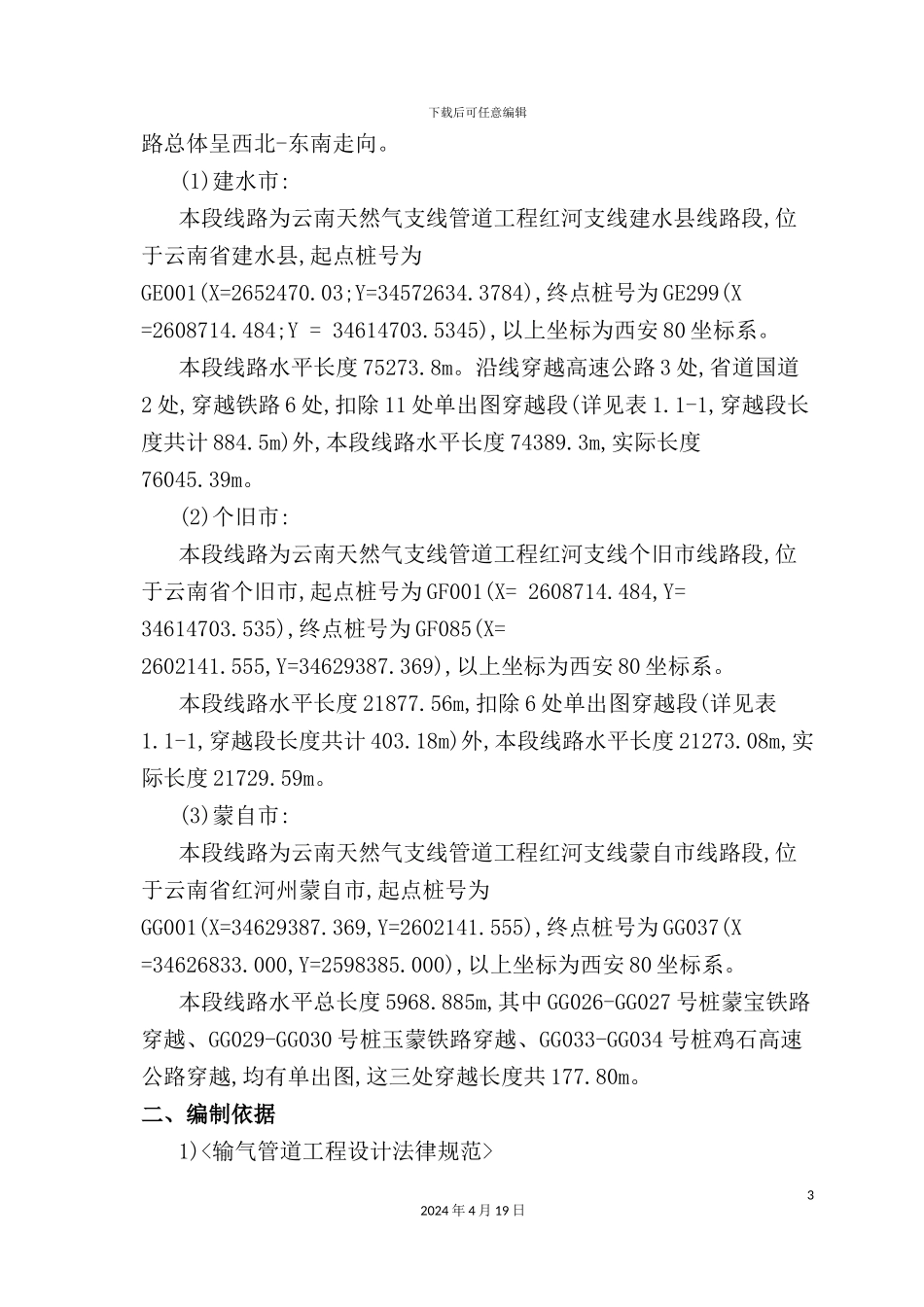

下载后可任意编辑长输管道主干线施工方案培训资料12024 年 4 月 19 日下载后可任意编辑云南天然气支线管道工程红河支线线路工程三标段一般主体施工方案 编 制: 审 核: 批 准: 大庆油田建设集团有限责任公司 年 月 日一、工程概况1、概述1.1 工程名称:云南天然气支线管道工程红河支线线路工程(三标段 );1.2 参建单位:施工单位:大庆油田建设集团有限责任公司; 建设单位:云南中石油昆仑燃气有限公司; 设计单位:中油辽河工程有限公司; 监理单位:新疆石油工程建设监理有限责任公司。1.3 工程概况云南天然气支线管道工程红河支线起自中缅天然气管道玉溪支线的玉溪末站,管道出中缅玉溪末站后向南敷设约 800m 进入红河支线玉溪首站,终止于红河哈尼族彝族自治州蒙自市蒙自末站。输送管道采纳埋地敷设,线路长度约 210km,管径 D323.9mm,设计压力 6.3MPa。线22024 年 4 月 19 日下载后可任意编辑路总体呈西北-东南走向。(1)建水市:本段线路为云南天然气支线管道工程红河支线建水县线路段,位于云南省建水县,起点桩号为GE001(X=2652470.03;Y=34572634.3784),终点桩号为 GE299(X =2608714.484;Y = 34614703.5345),以上坐标为西安 80 坐标系。本段线路水平长度 75273.8m。沿线穿越高速公路 3 处,省道国道2 处,穿越铁路 6 处,扣除 11 处单出图穿越段(详见表 1.1-1,穿越段长度共计 884.5m)外,本段线路水平长度 74389.3m,实际长度76045.39m。(2)个旧市:本段线路为云南天然气支线管道工程红河支线个旧市线路段,位于云南省个旧市,起点桩号为 GF001(X= 2608714.484,Y= 34614703.535),终点桩号为 GF085(X= 2602141.555,Y=34629387.369),以上坐标为西安 80 坐标系。本段线路水平长度 21877.56m,扣除 6 处单出图穿越段(详见表1.1-1,穿越段长度共计 403.18m)外,本段线路水平长度 21273.08m,实际长度 21729.59m。(3)蒙自市:本段线路为云南天然气支线管道工程红河支线蒙自市线路段,位于云南省红河州蒙自市,起点桩号为GG001(X=34629387.369,Y=2602141.555),终点桩号为 GG037(X =34626833.000,Y=2598385.000),以上坐标为西安 80 坐标系。本段线路水平总长度 5968.885m,其中 GG026-GG027 号桩蒙宝铁路穿越、GG029-GG030 号桩玉蒙铁路穿越、GG033-GG034 号桩鸡石高速公路穿越,均有单出图,这三处穿越长度共 177.80m。二、编制依据1)<输气管道工程设计法律规范> 32024 年 4 月 19 日下载后可任意编辑G...
